前言

2025/10/20
有个新品加工后需要电泳漆，最终成品的螺纹孔是有电泳漆的，最终的螺纹孔精度是需要达到 6H。之前听我领导说，可以加工到 8H，然后电泳之后就变成 6H 了，当时听到这种说法我都觉得有些懵逼。之前我也只是知道公制螺纹，知道怎么表示，但是对于螺纹具体结构的定义是一概不知的。趁现在新采购的加工中心、夹具、毛坯还没回来，先来研究一下螺纹的奥秘，并结合我的理解做个记录，等搞懂了螺纹才好编制加工工艺。

参考资料

《GB/T 196-2003》普通螺纹基本尺寸
《GB/T 197-2018》普通螺纹公差

基本尺寸

代号：
D – 内螺纹的基本大径（公称直径）
$D_2$ – 内螺纹的基本中径
$D_1$ – 内螺纹的基本小径
d – 外螺纹的基本大径（公称直径）
$d_2$ – 外螺纹的基本中径
$d_1$ – 外螺纹的基本小径
H – 原始三角形高度
P – 螺距

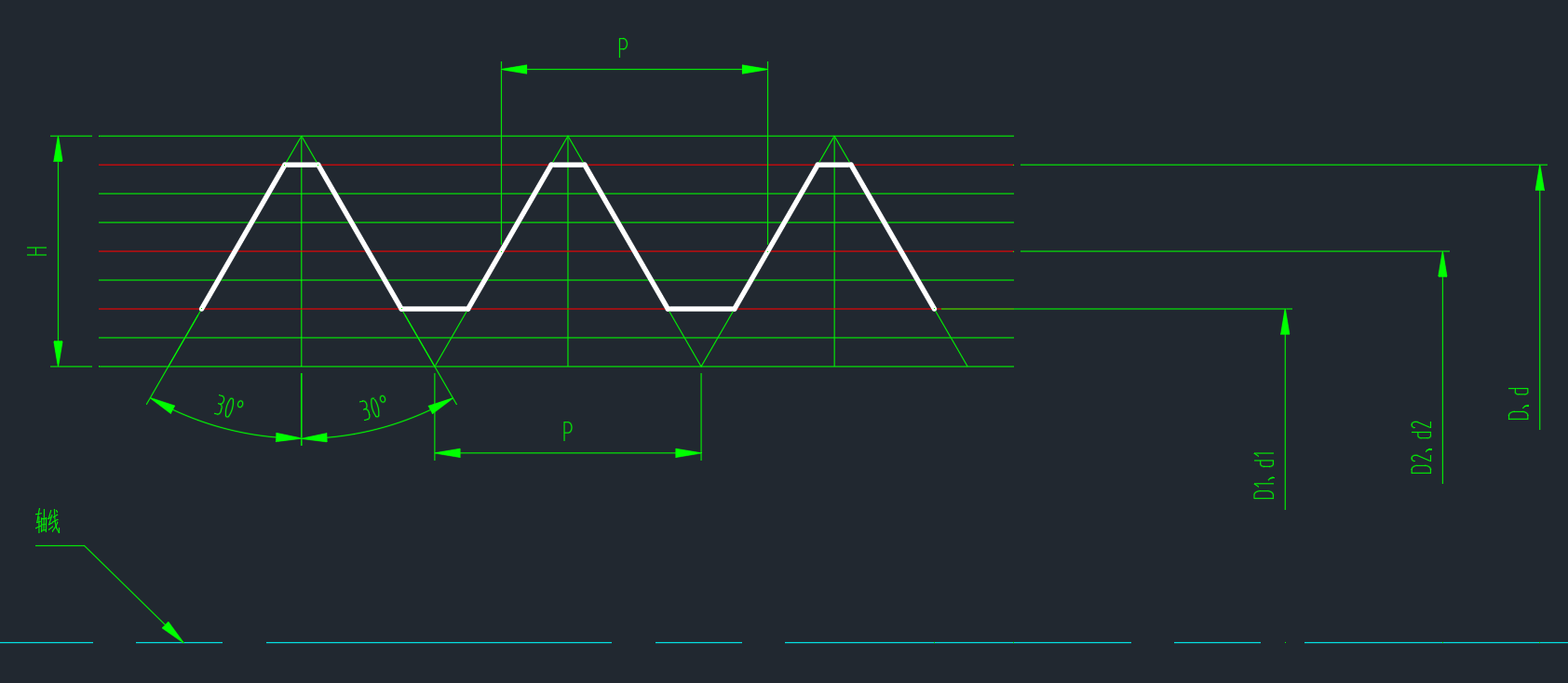

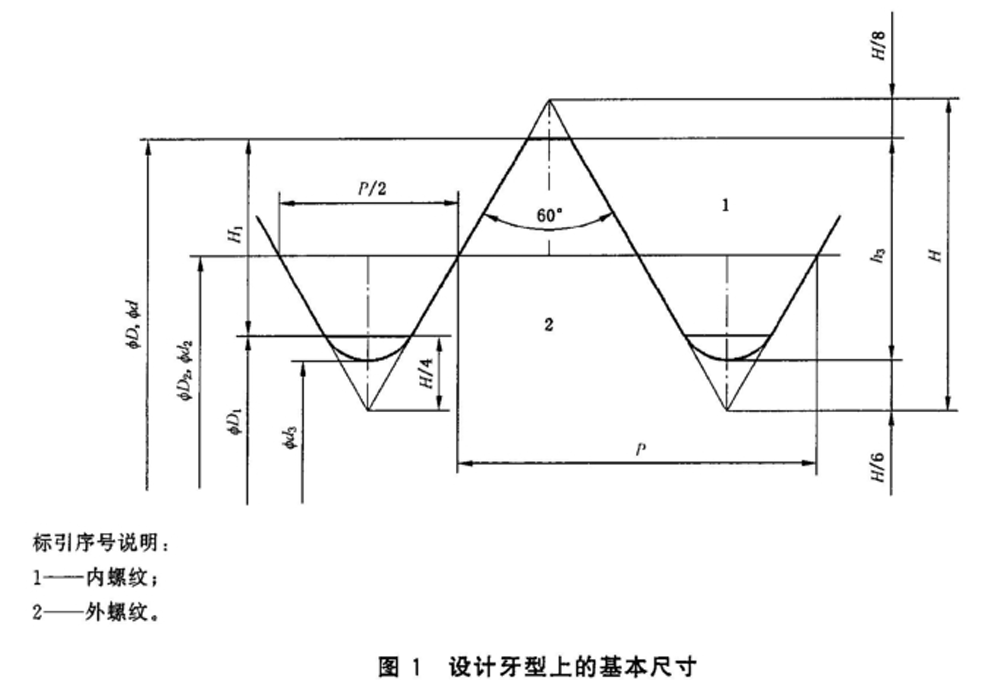

基本尺寸示意图：

解释：
① 白色粗实线为螺纹轮廓
② 将原始三角形分为 8 份，去掉顶部的 $\frac18H$ ，去掉底部的 $\frac14H$ ，剩下的 $\frac58H$ 才是螺纹的实体
③ 平时使用中说的 M10，对于外螺纹就是 d=10，对于内螺纹就是 D=10，“M几”代表的就是“大径是几”
④ 螺距就是顺着轴线方向，相邻螺纹牙的距离
⑤ 螺纹中径和螺纹小径的计算公式，计算结果需要圆整到小数点后第三位：
$H=\frac{\sqrt3}2P\approx0.866025404$
$D_2=D-2\times\frac38H\approx D-0.6495P$
$d_2=d-2\times\frac38H\approx d-0.6495P$
$D_1=D-2\times\frac58H\approx D-1.0825P$
$d_1=d-2\times\frac58H\approx d-1.0825P$

普通螺纹的基本尺寸与公差（编辑中）
