前言

2025.6.28

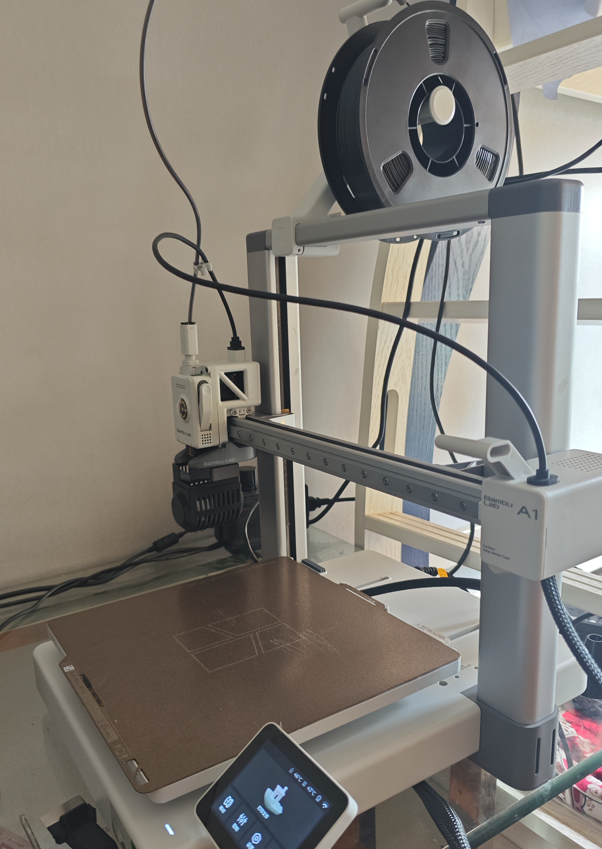

最近买了一台 3D 打印机（拓竹 A1）

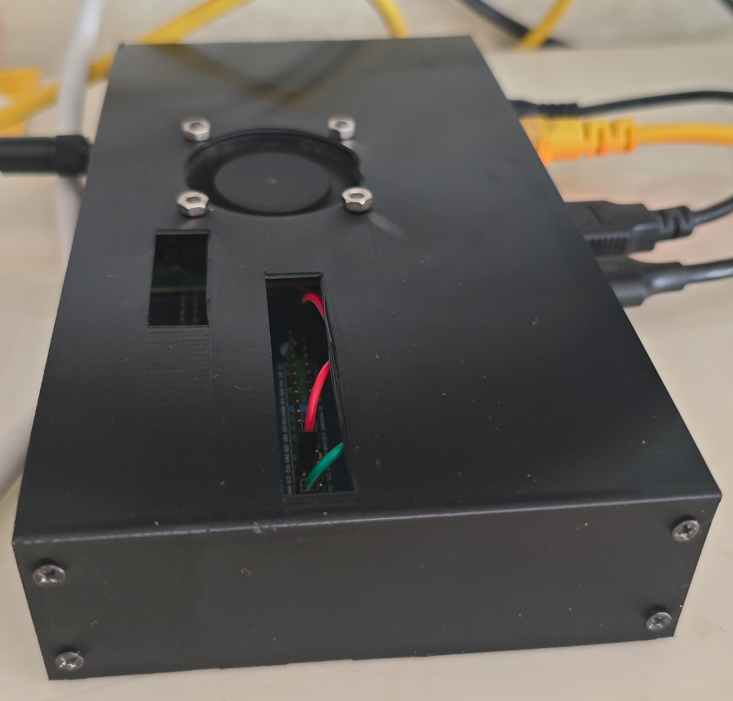

昨天晚上给我的树莓派 CM4 做了一个外壳，像绘制这类模型经常需要使用到实体螺纹

我工作用 Solidworks 的时候都没有绘制实体螺纹，用异形孔向导添加装饰螺纹孔即可，视觉上可以看到有螺纹孔，出工程图的时候也可以直接标注螺纹大小，但模型上实际是没有螺纹的，就是一个光滑的柱面，没法打印出螺纹

方法

基于 Solidworks 2024 SP5 验证

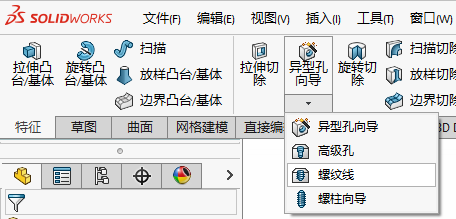

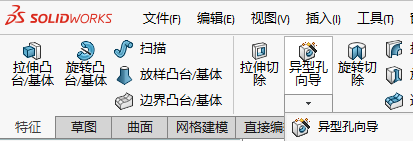

1.在特征下展开异形孔向导，点击螺纹线，使用这个命令可以绘制实体螺纹；

2.标准的螺纹直径和螺距系列可以参考国标《GB/T 193-2003 普通螺纹直径与螺距系列》；
3.注意 FDM 打印精度有限，打印小直径螺纹效果可能差

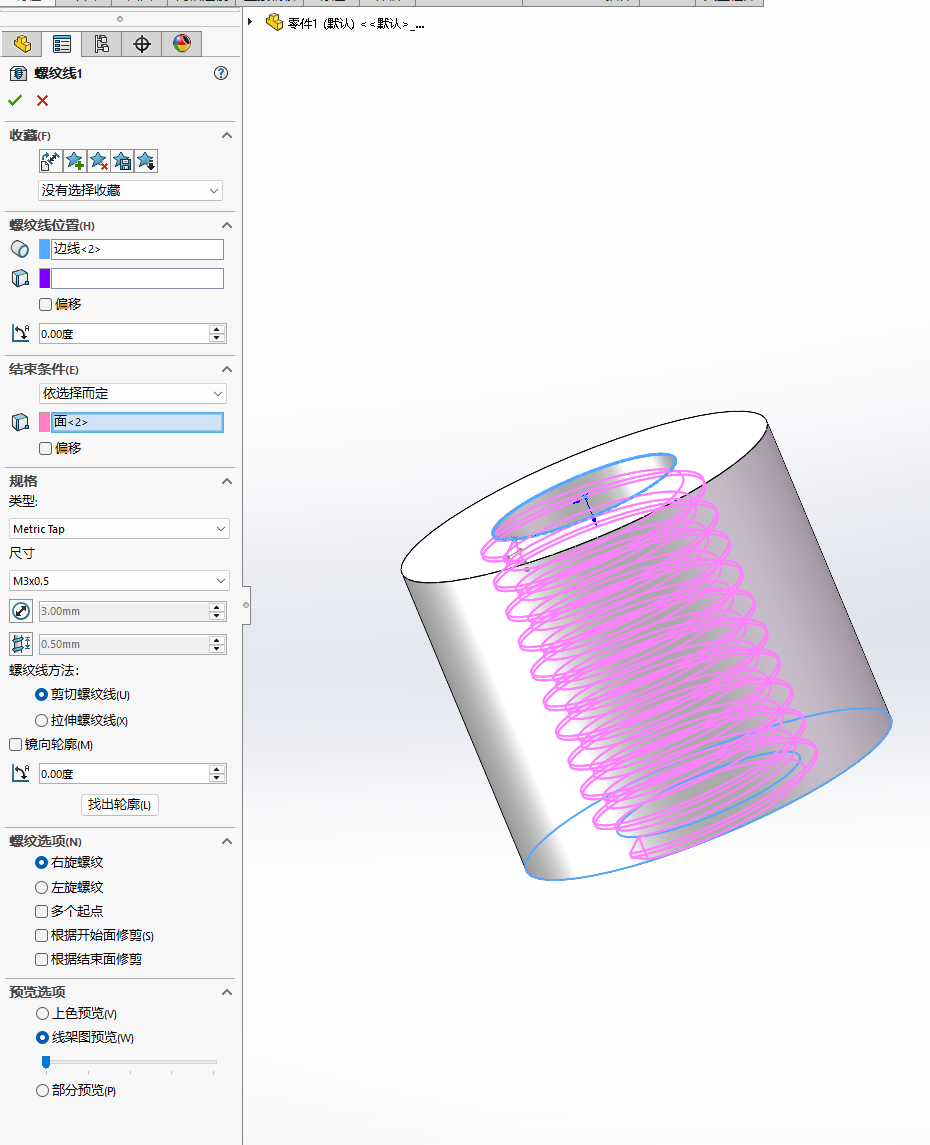

比如绘制一个 M3 的内螺纹，先在实体上挖一个 $\Phi3$ 的孔，然后使用螺纹线。

螺纹线位置选择一侧的孔边线；
结束条件可以用给定深度，或者我这里绘制贯穿的螺纹就选依选择而定，然后选择另外一侧的平面作为结束，这样就会贯穿；

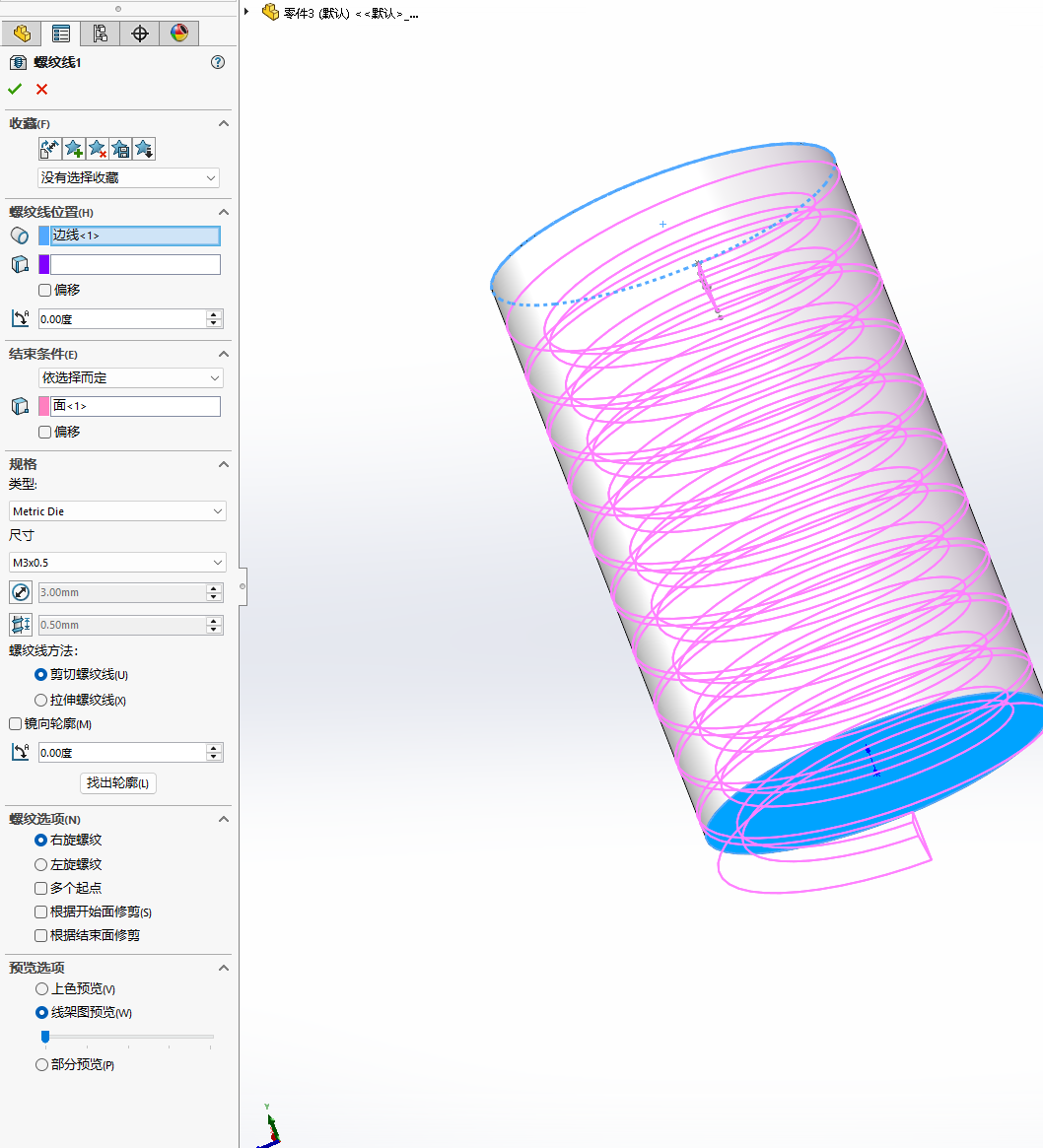

规格，类型，Metric Tap是公制丝锥，也就是绘制内螺纹的时候使用，Metric Die是公制板牙，也就是绘制外螺纹的时候使用。选项里除了 Metric 公制，还有 Inch 英寸制的，国内一般还是使用公制的。
尺寸可以选择标准的，或者下面自己填直径和螺距（先点一下行前面的图标就可以编辑了）
螺纹线方法就选剪切螺纹线，这样绘制 M几的螺纹孔就只需要挖一个 $\Phi几$ 的孔，绘制 M几的螺柱就只需要拉伸一个 $\Phi几$ 的圆柱，再直接添加螺纹线即可。如果使用拉伸螺纹线，就需要考虑底孔尺寸多大了。
不特殊指定一般使用的都是右旋螺纹。
