软件版本

Solidworks 2024 SP5

使用

扫描是将轮廓沿着路径进行移动，轮廓移动时扫过的地方就会生成实体

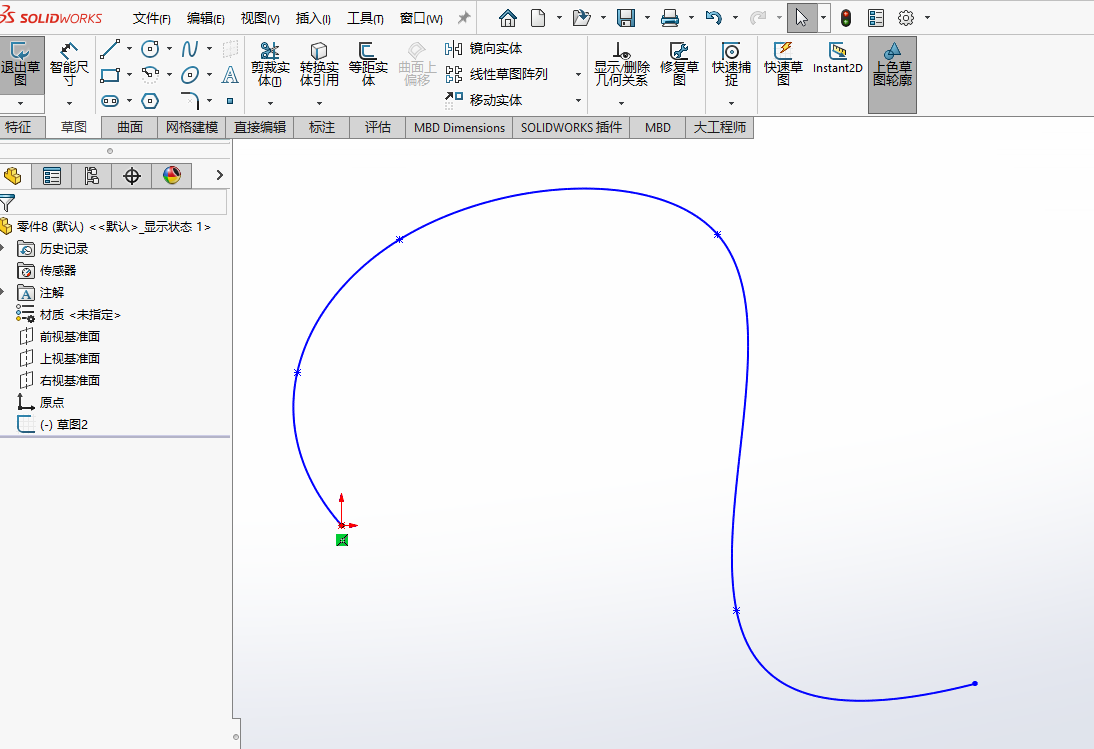

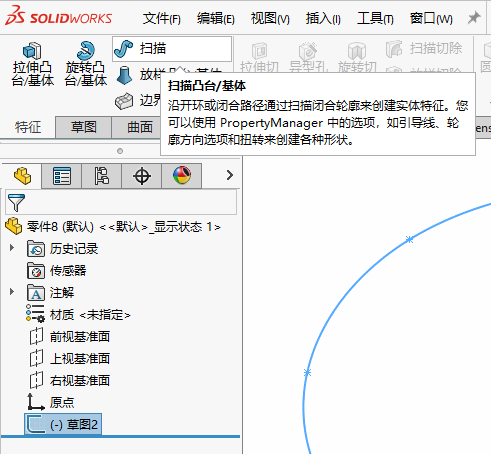

选择一个平面绘制一条路径线，我这里绘制了一条样条曲线

退出草图，选中绘制的路径草图，点扫描

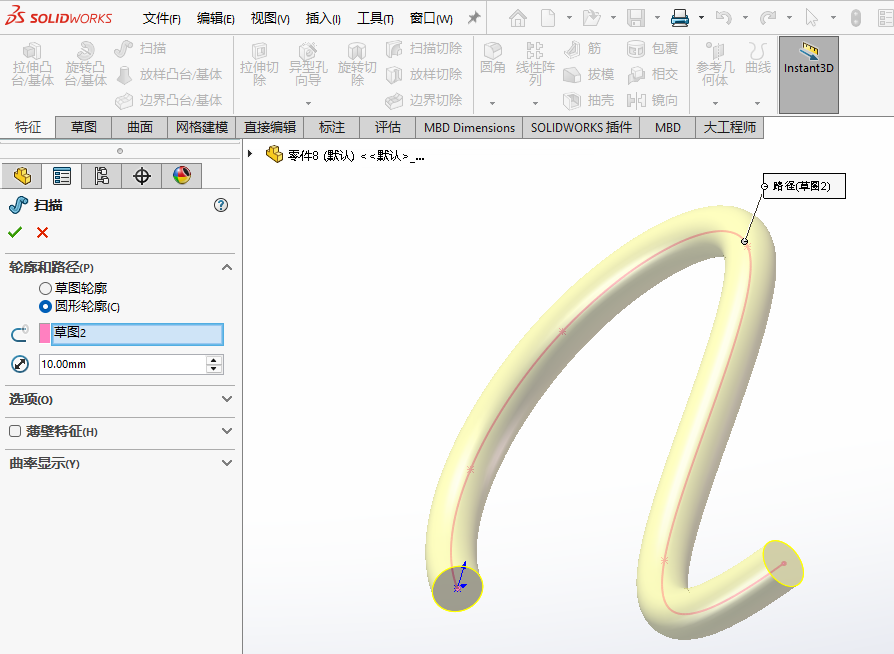

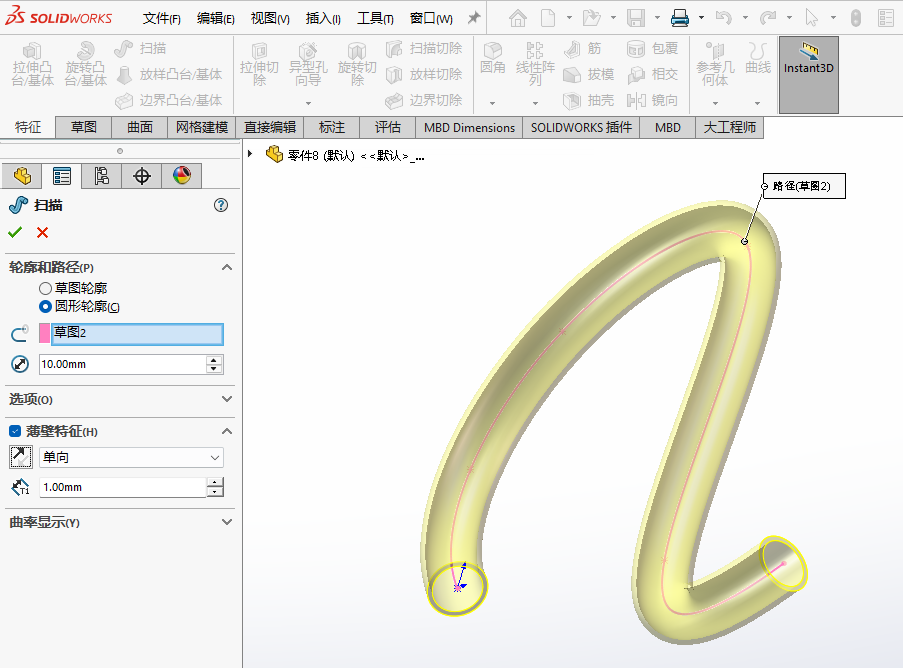

选圆形轮廓，即可沿绘制的路径扫描出圆形截面的实体

如果勾选薄壁特征，则可以绘制管道的效果

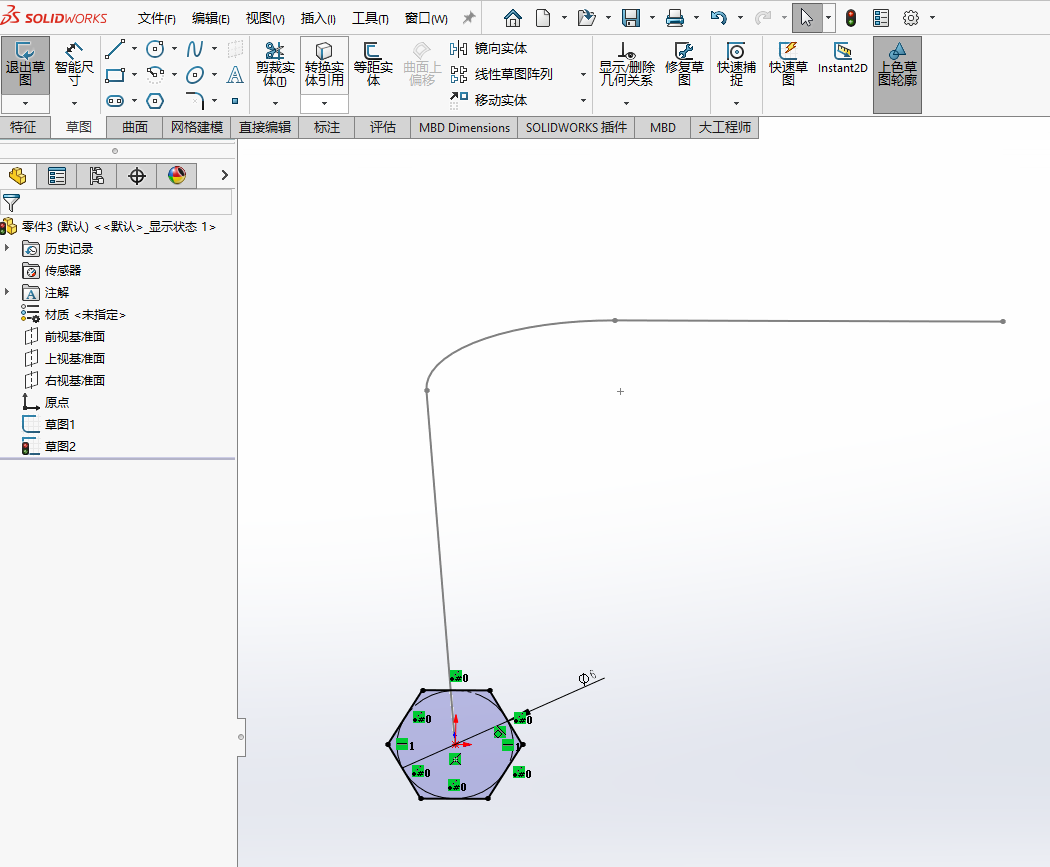

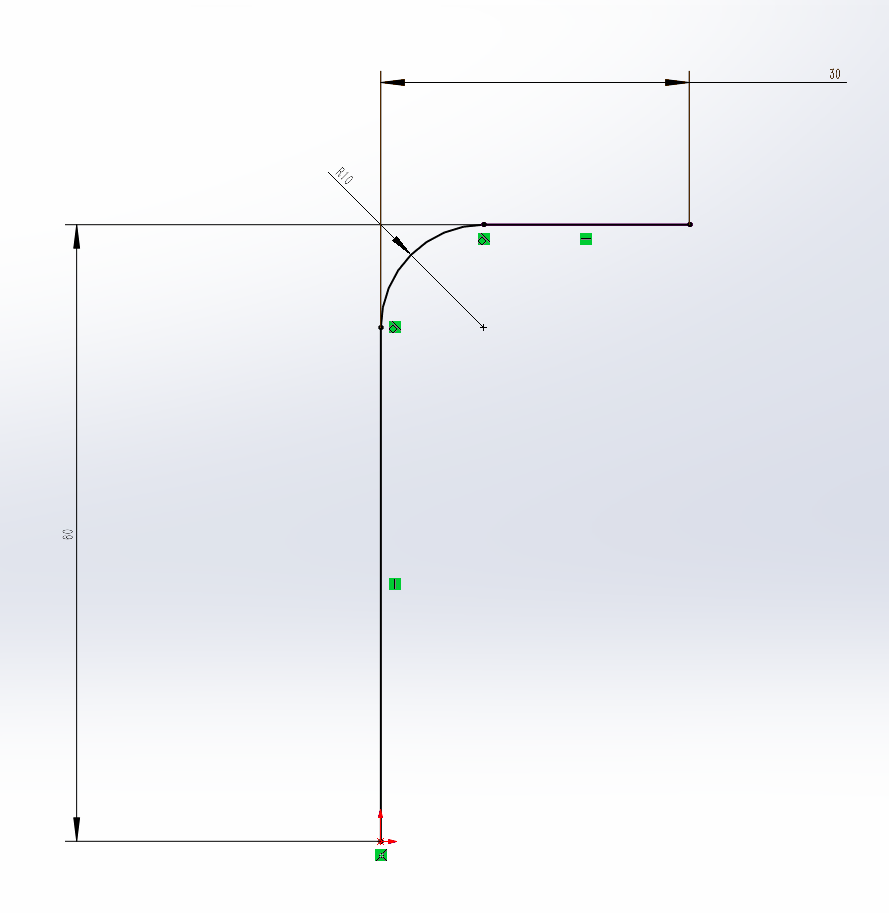

绘制一段路径草图

然后在路径草图垂直面上绘制了一个轮廓

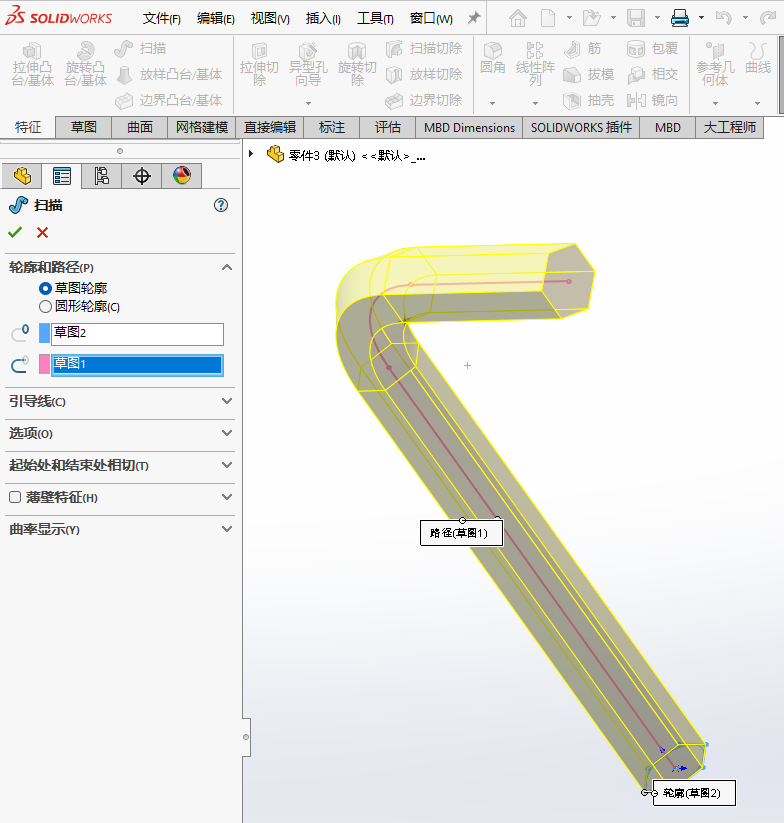

使用扫描，分别选择路径和轮廓，这种方式可以自定轮廓，前面一种方式相当于预置了圆形草图轮廓

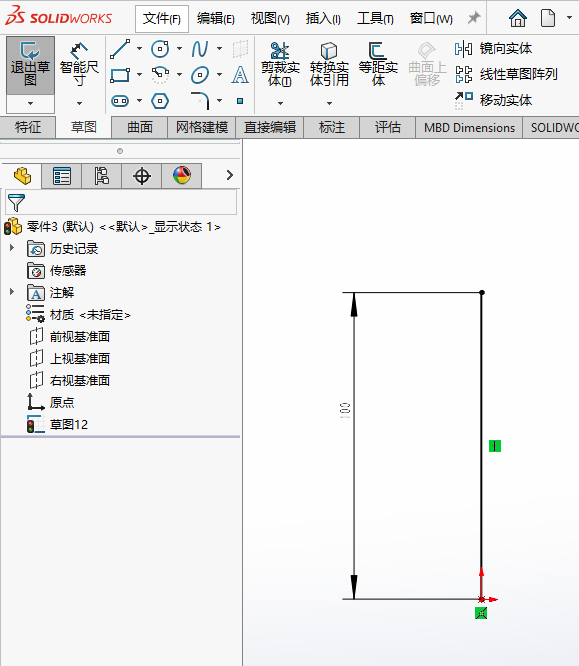

绘制一条路径直线

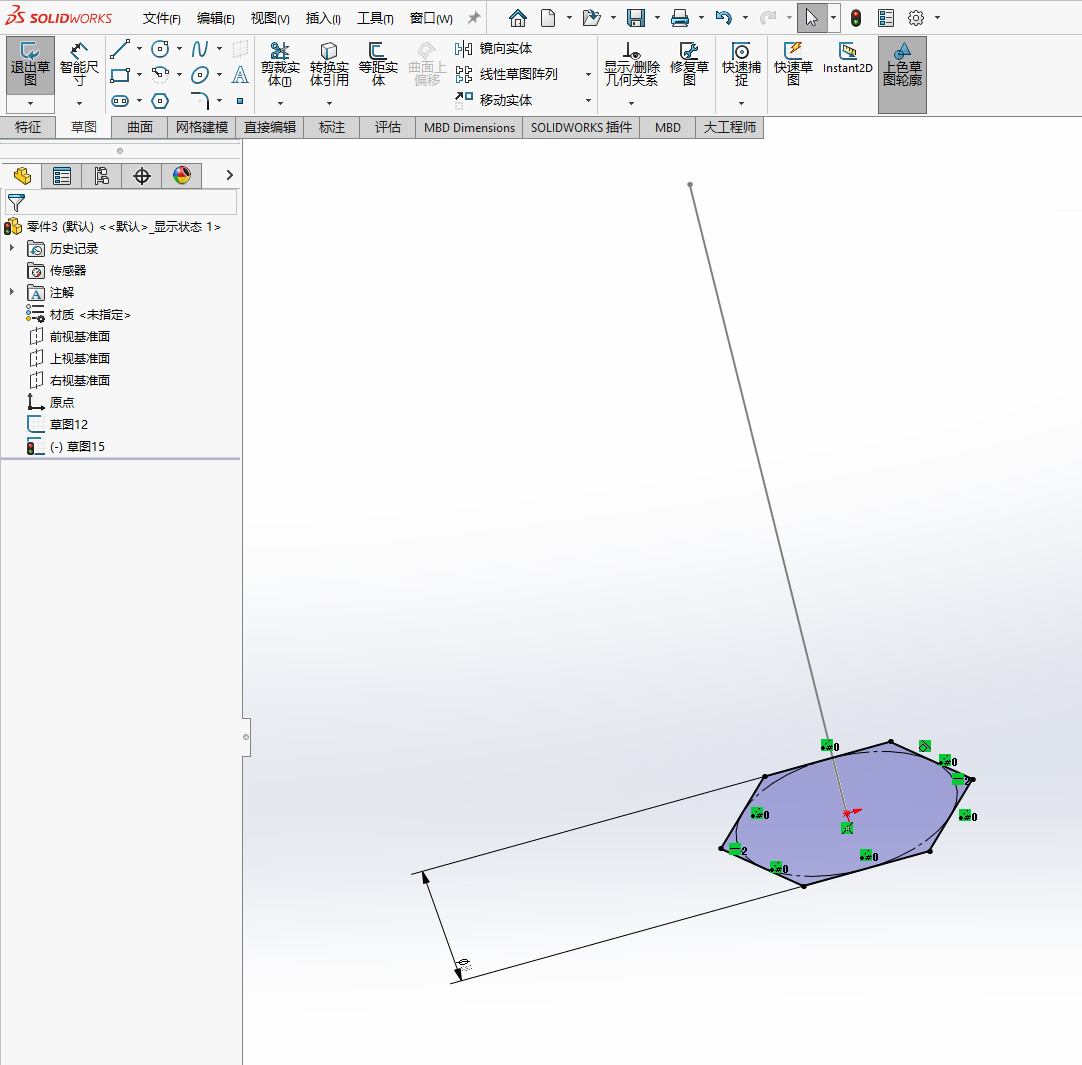

在路径直线所在的任意平面上绘制一个轮廓

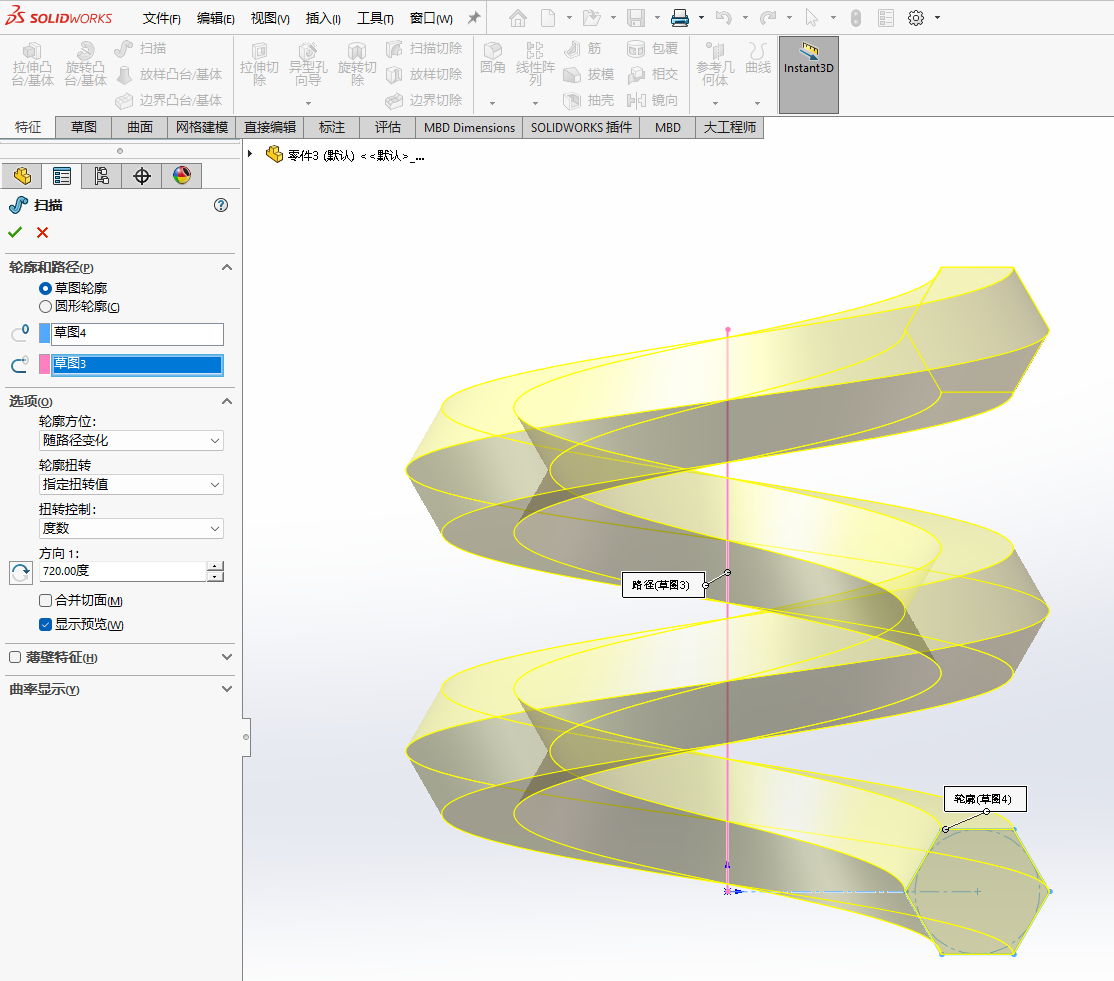

使用扫描，分别添加路径和轮廓，展开选项，轮廓扭转选指定扭转值，扭转控制这里使用的度数，720 度就是扭转 2 个 360 度，即转 2 圈

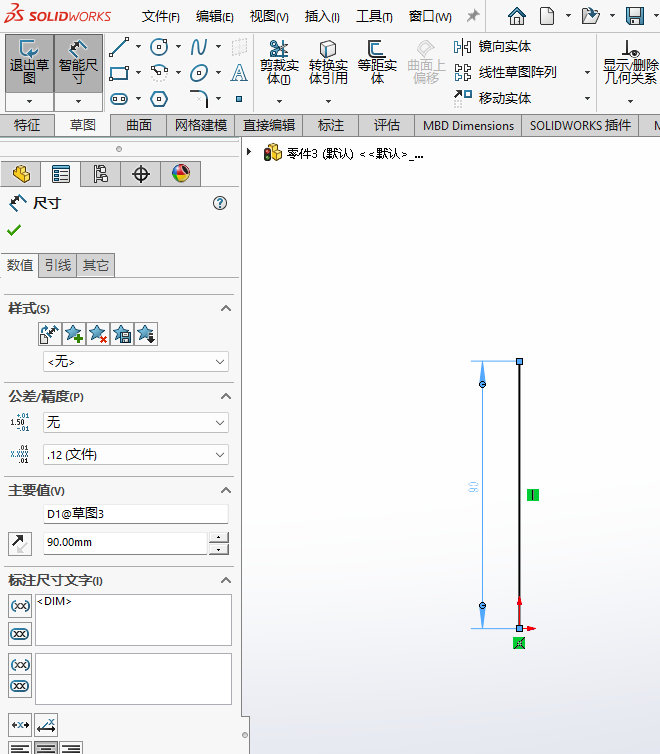

新建草图绘制一条直线作为路径

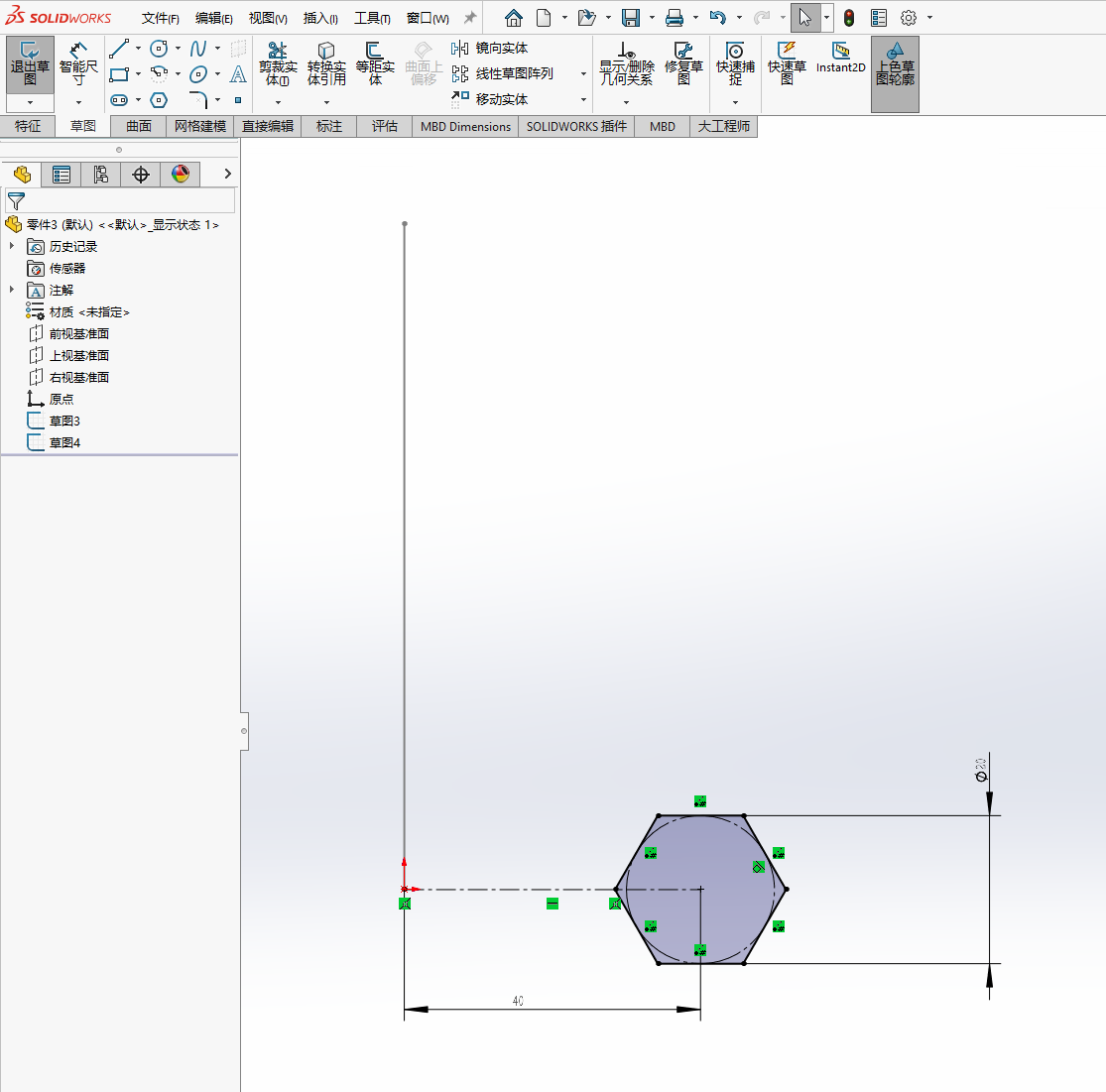

再新建一个草图，在路径草图垂直方向绘制轮廓

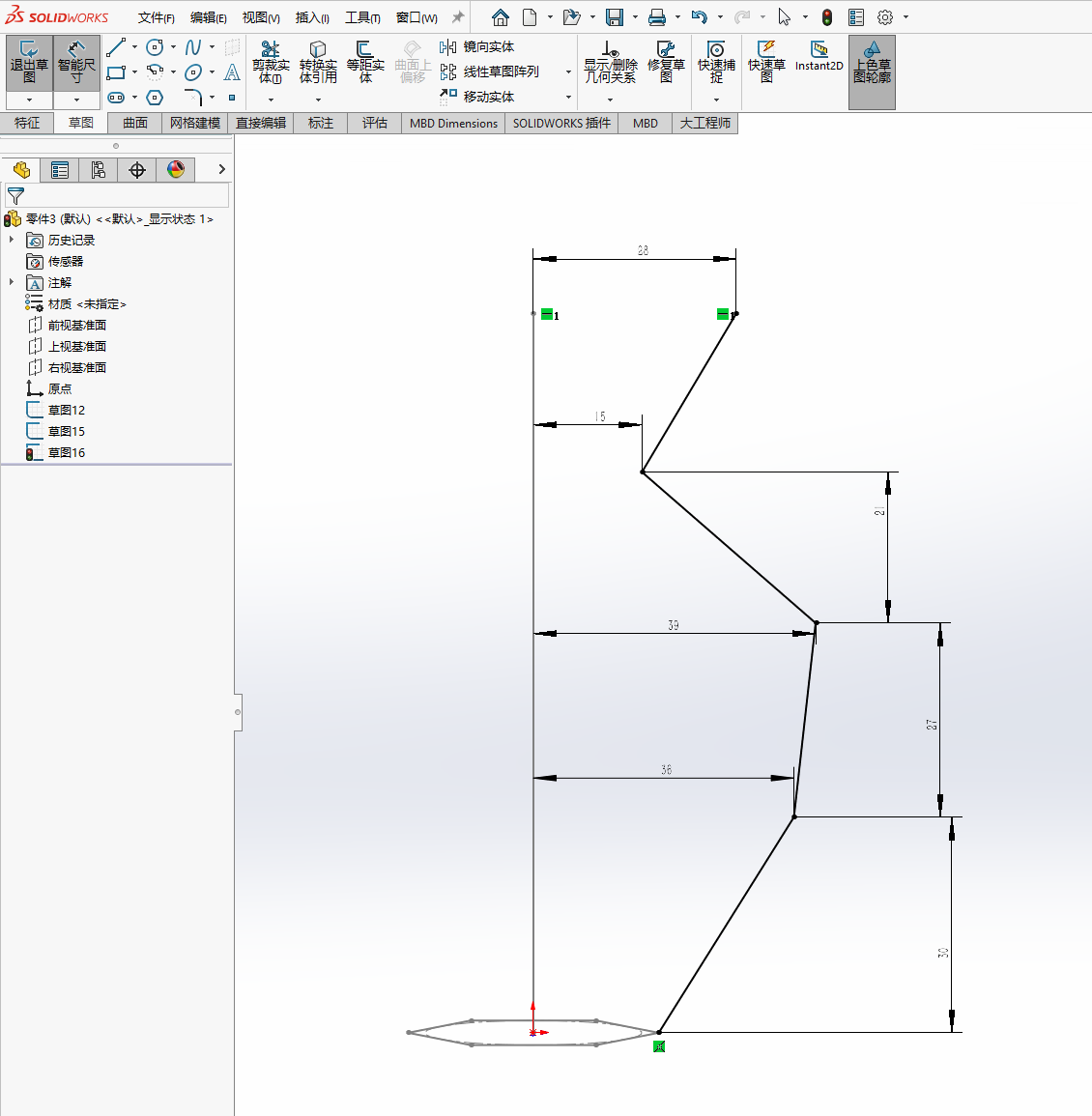

再新建草图绘制引导线，和路径草图同一个平面，引导线要穿透轮廓草图（要相交）

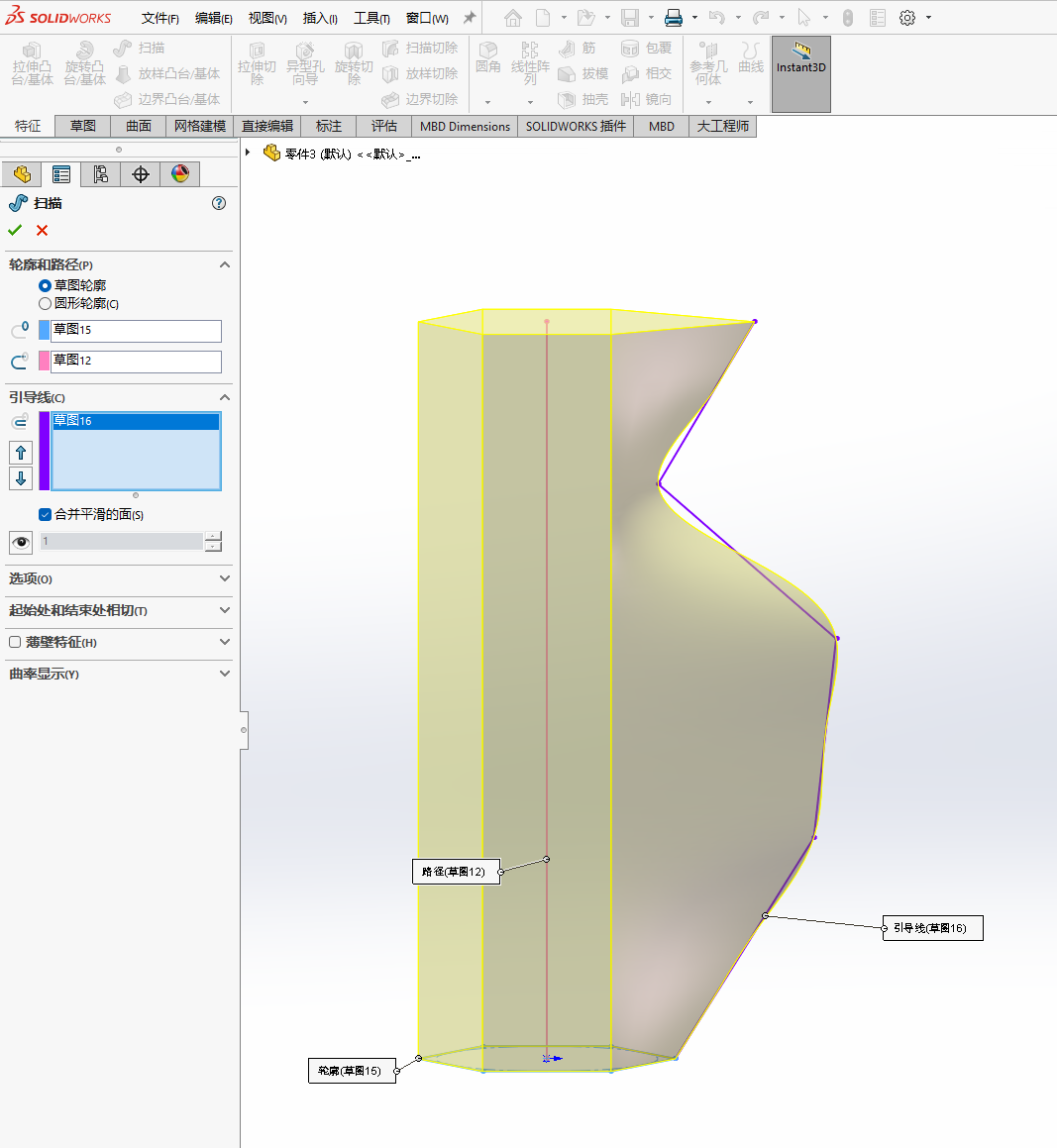

使用扫描，分别添加轮廓、路径、引导线

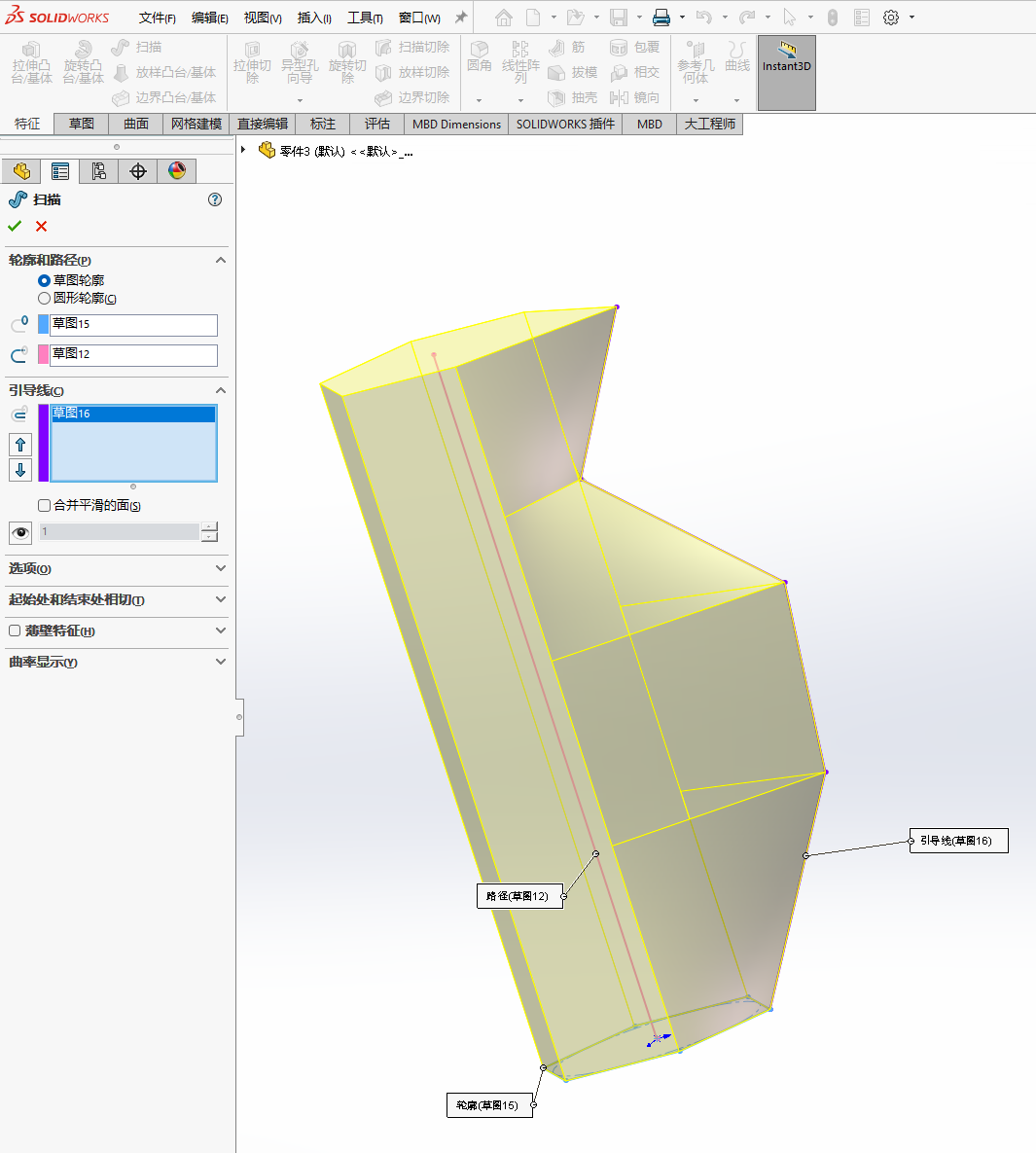

不勾选合并平滑的面，则完全跟随引导线，而不会平滑处理
