最近更新于 2025-06-29 22:51

软件版本

Solidworks 2024 SP5

使用

放样是在轮廓之间创建平滑的过渡生成实体

两个轮廓放样

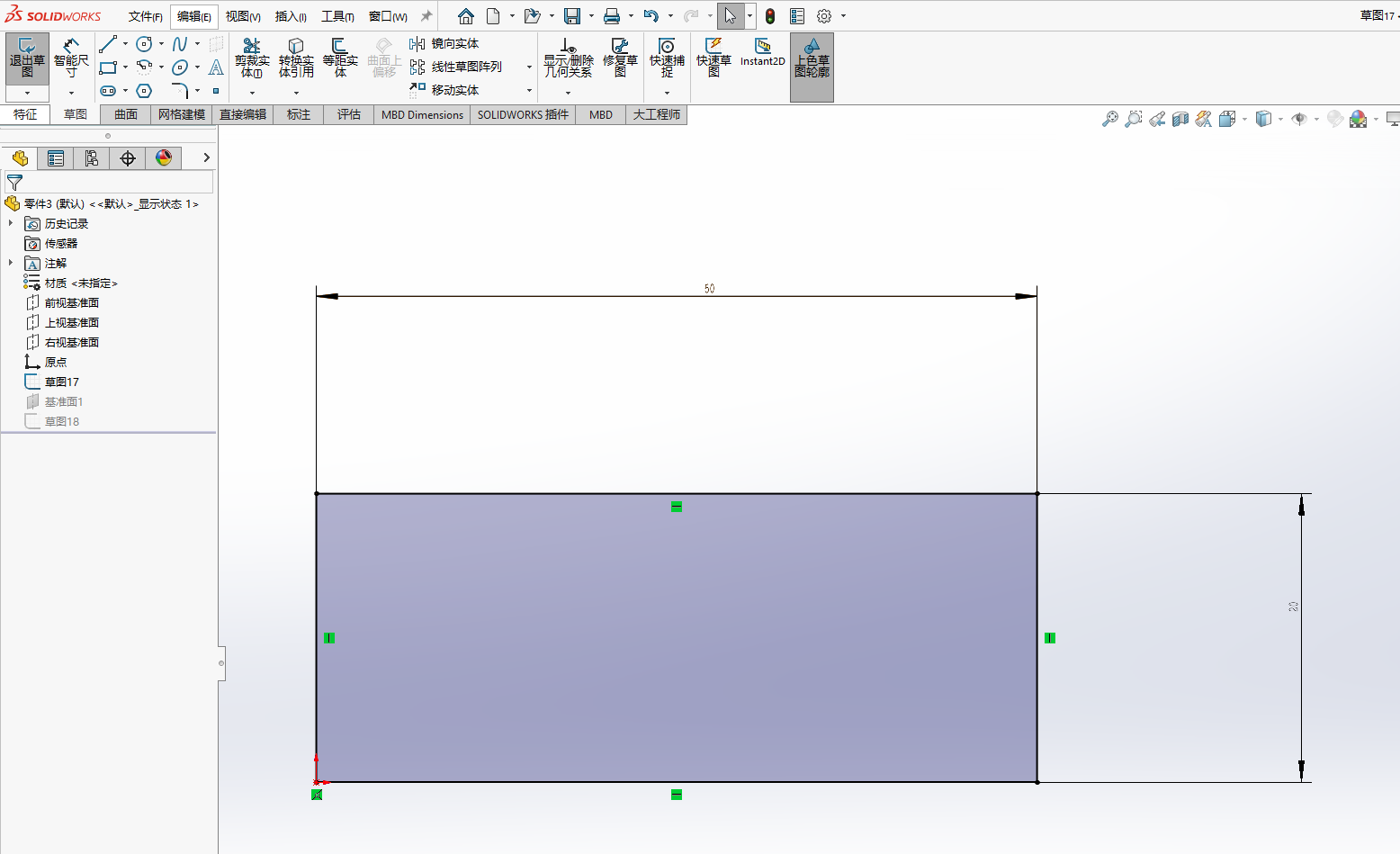

我先绘制了一个矩形草图

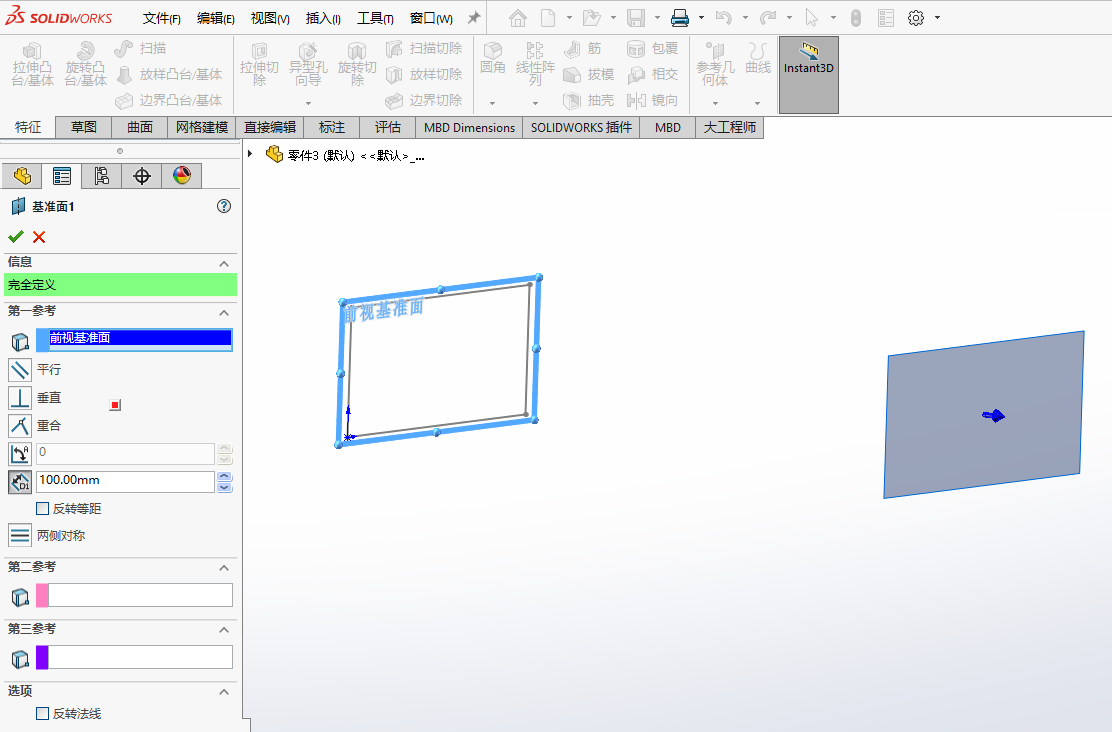

然后在矩形草图平面 100mm 距离的地方创建一个基准面

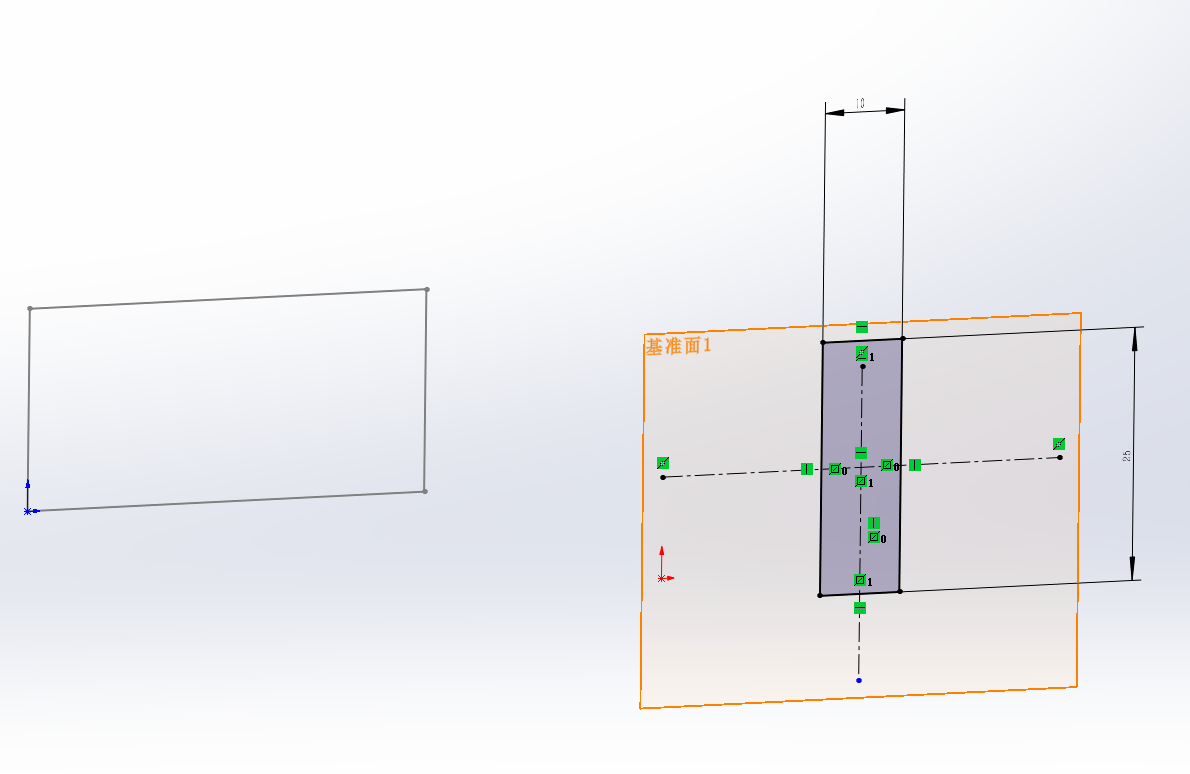

然后在这个基准面上绘制了一个矩形草图

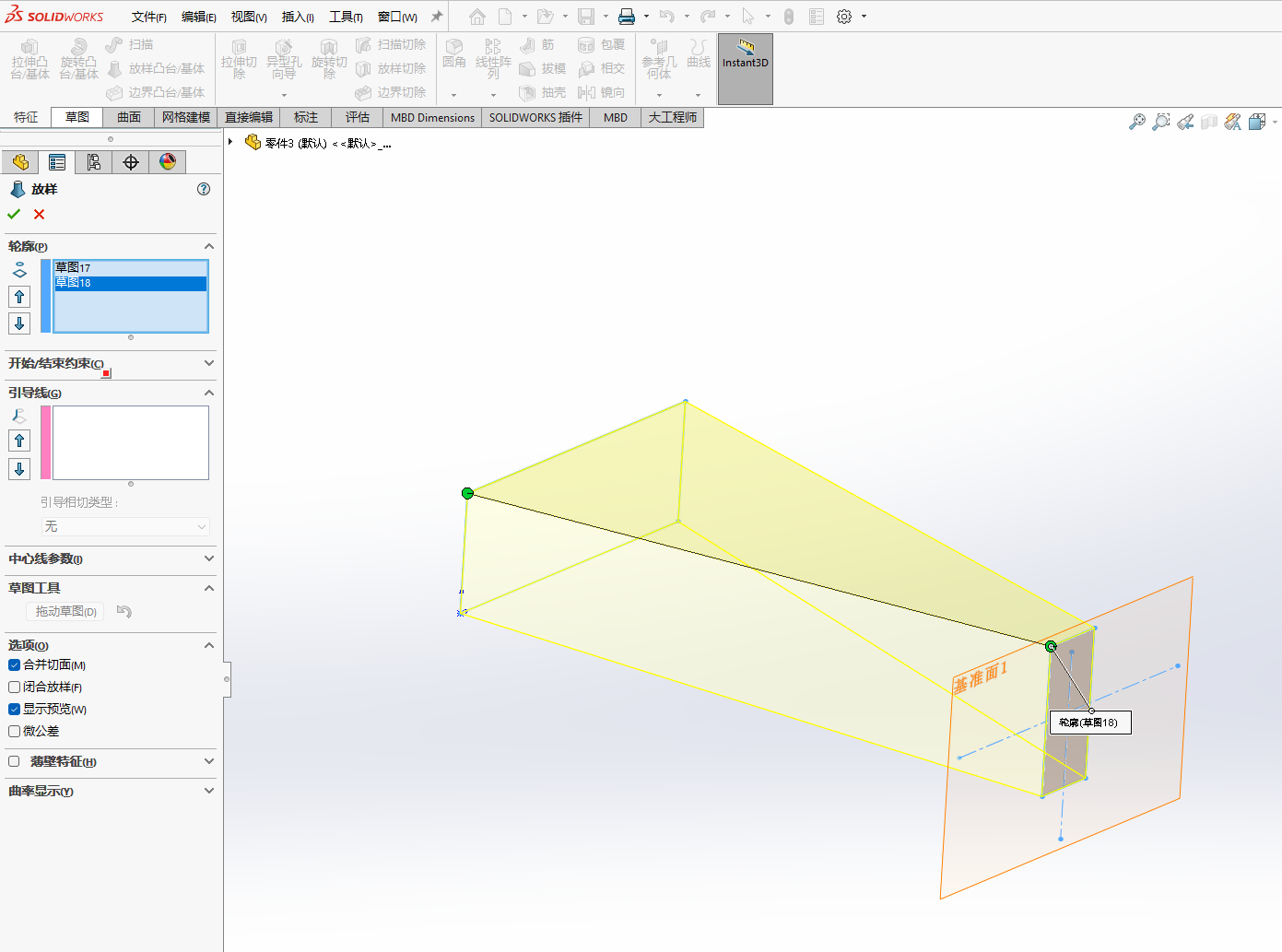

使用放样凸台/基体，轮廓选绘制的两个草图，可以看到两个草图上各自有个绿色的大圆点，两个圆点连线相当于是一条直线“路径”

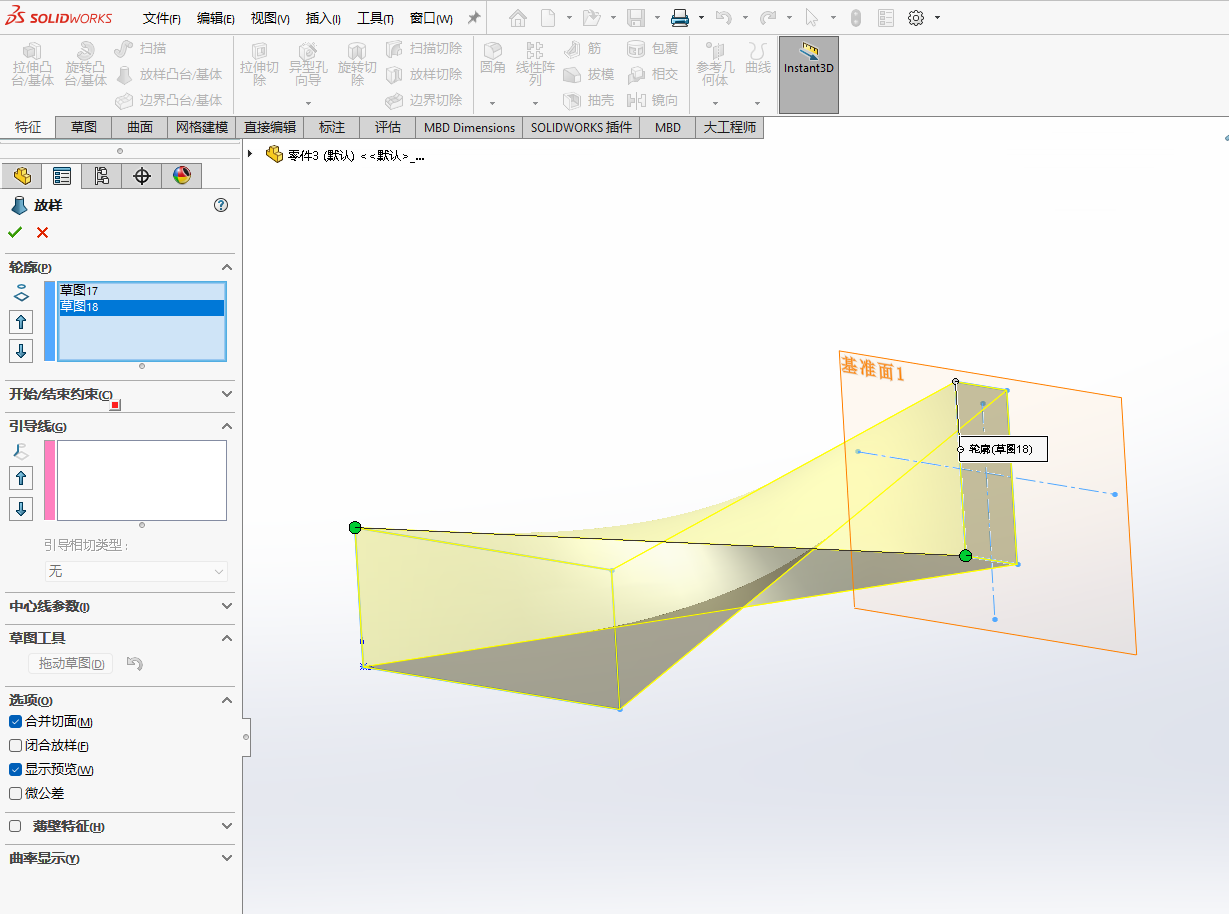

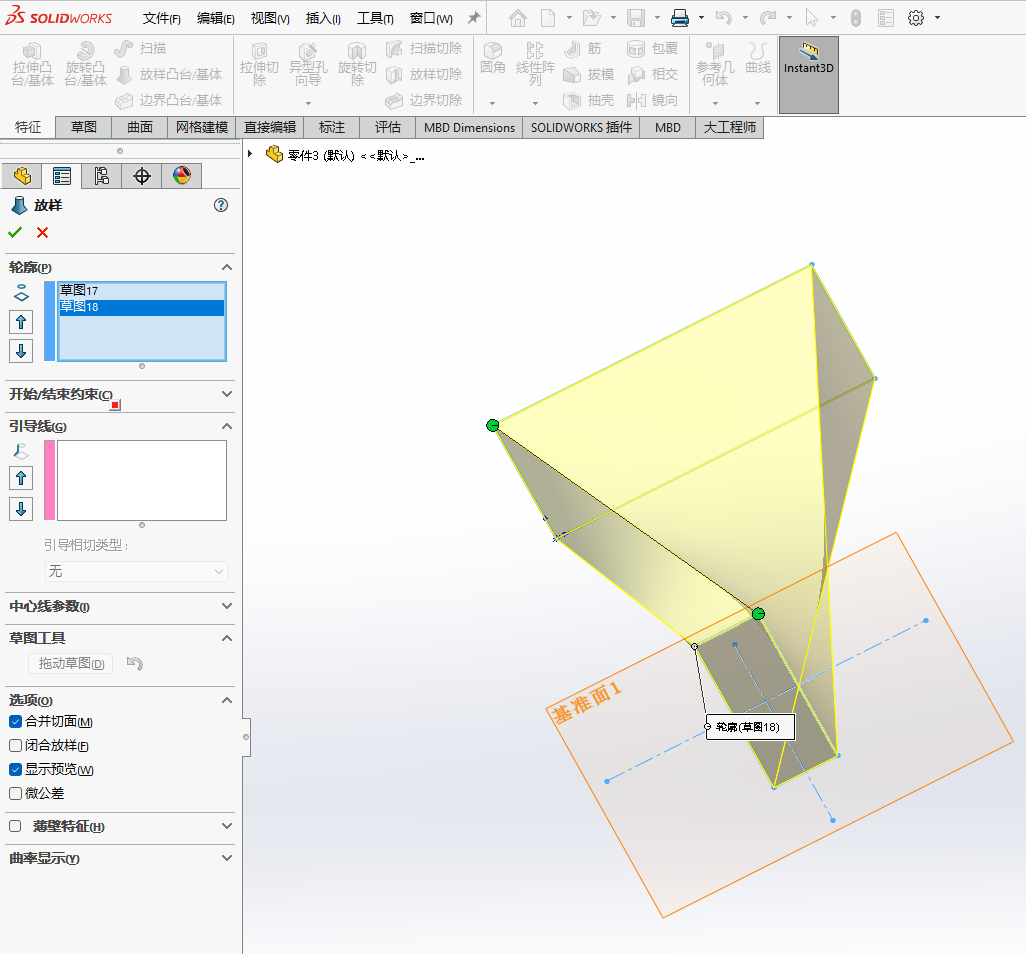

可以移动圆点得到不同的放样“路径”

引导线

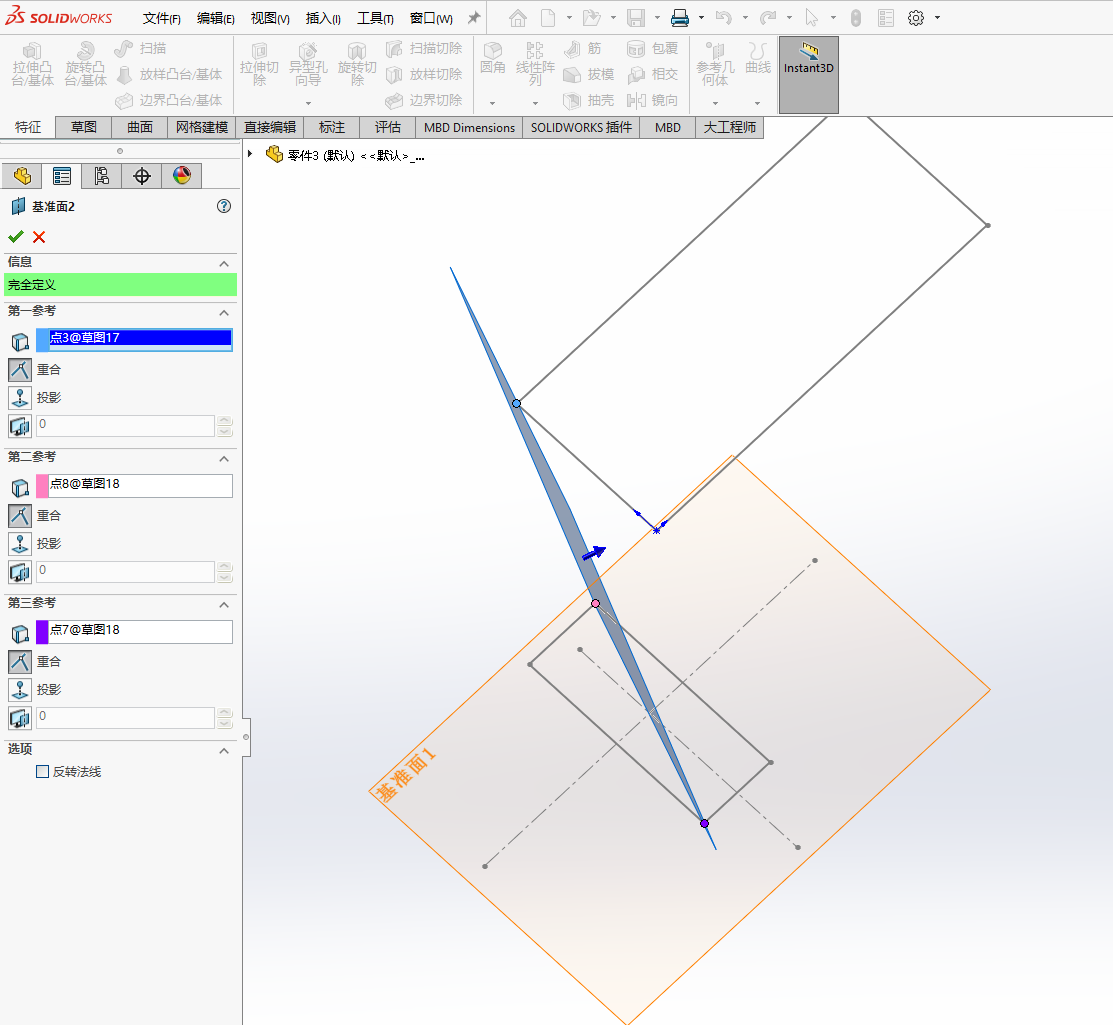

在上一个例子的两个草图基础上，以其中一个草图的一点和另外一个草图的两点创建了一个基准面

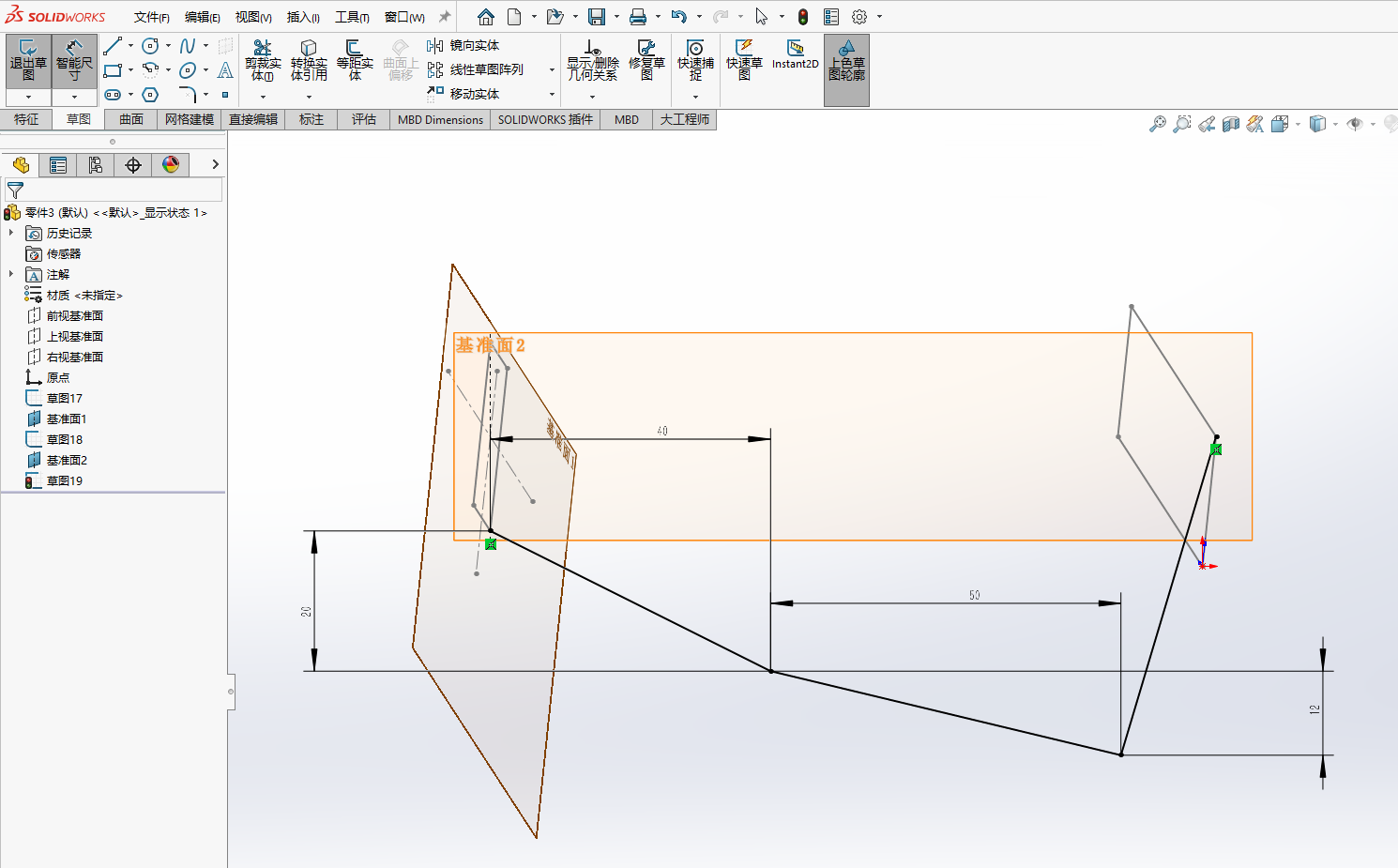

在这个基准面上绘制了一段折现作为引导线

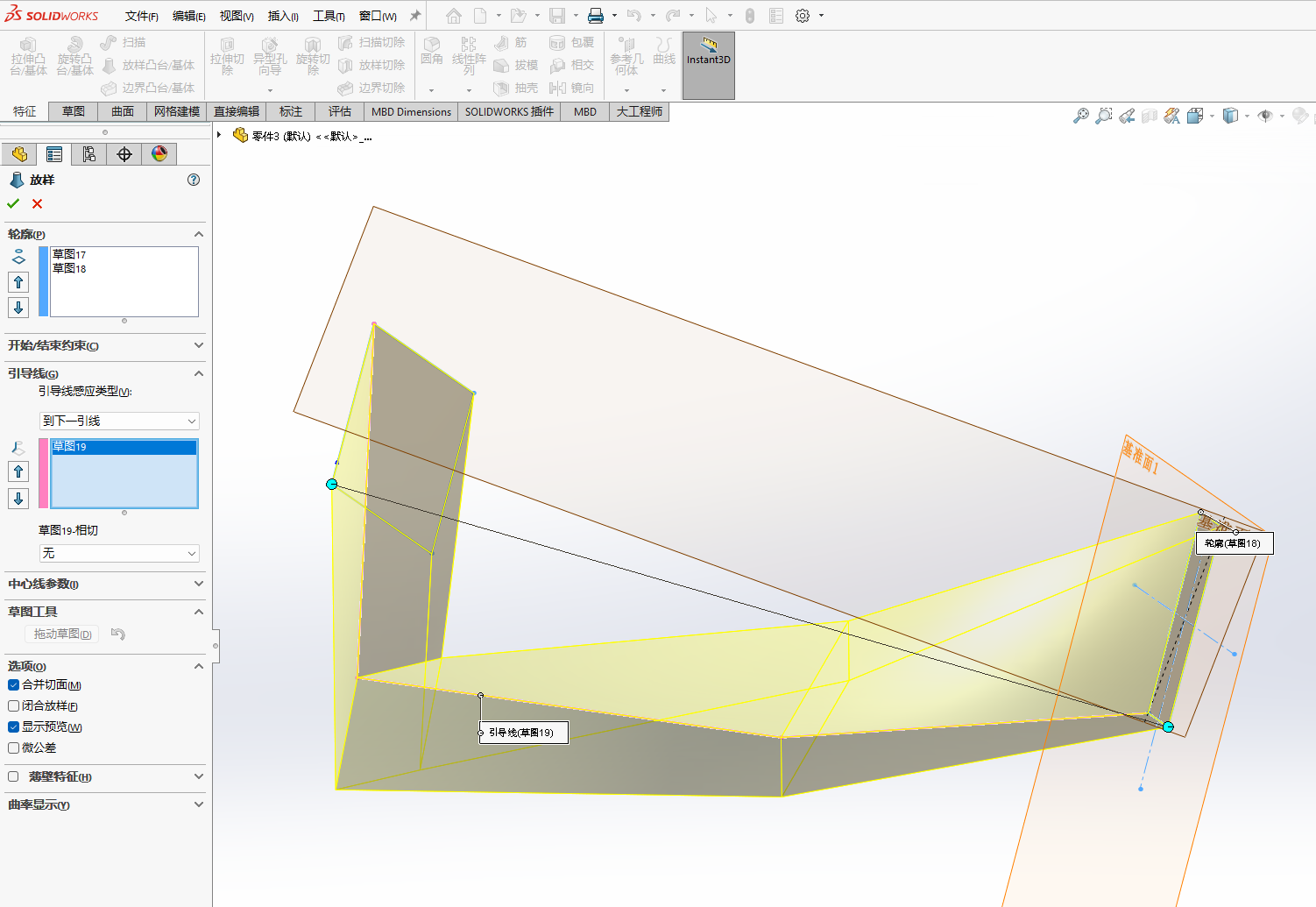

使用放样，轮廓同样选择两个矩形草图上的各自一点，引导线选择新绘制的折线，这样创建中间的过渡时会沿着引导线走
