前言

有一个产品需要做气密性测试，测试设备需要提供内部容量大小，现在的需求就是测量出产品和工装组成的内腔体积大小。

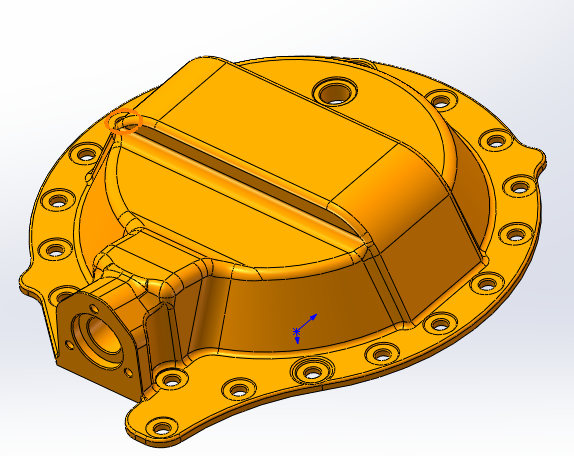

这里剖面的内腔就是要测量体积的部分

软件使用 SolidWorks 2024 SP5

方法

装配体零件合并为一个

在装配体中新建一个零件，并进入编辑状态后。
插入 -> 特征 -> 连接重组

这里就只选择直接组成内腔的实体，避免过多零件产生干扰。

这个新建的零件就是由选定的多个零件重新组成的一个零件，然后在这个零件上右键选打开零件图标

封闭零件

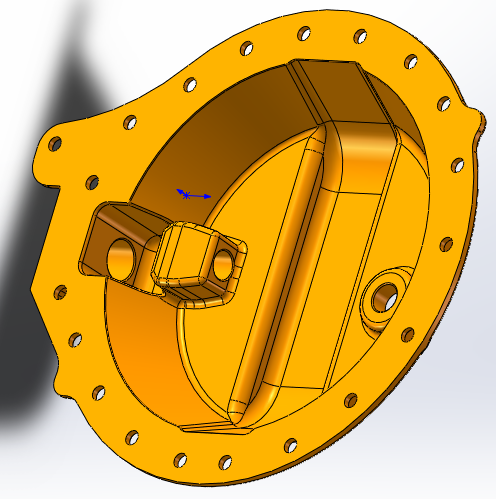

把开口的地方封闭起来

我这里用的拉伸填充，封口的时候最好不要勾合并结果，这样就是独立的，后续方便选择区域

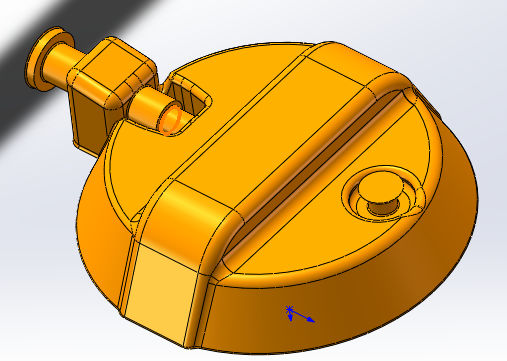

绘制实体包裹目标零件

在外面绘制一个更大的实体包裹零件，注意要取消勾选合并结果

抠出内腔

插入 -> 特征 -> 相交

框选整个实体，点相交，执行后会把模型分成多个区域，然后选择需要排除的区域

查看体积

评估 -> 质量属性
