机械制图中非 45° 倒角标注

最近更新于 2025-07-31 11:22

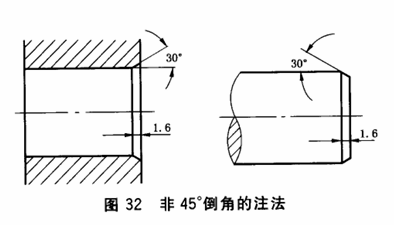

当前 2025/7/29 现行国家推荐标准 《GB/T 4458.4-2003 机械制图 尺寸注法》中给的标注方法如下图，需要分别标注角度和长度

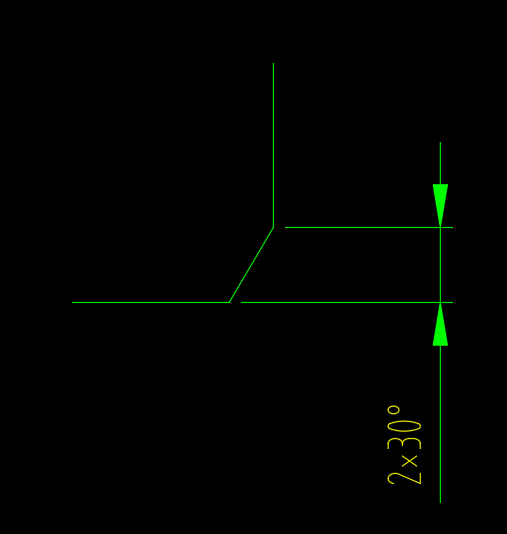

去年 5 月我入行机械加工，最开始我按我认为的便捷方式标注：长度×角度（邻角）

直到去年 10 月，我去现场了解车床调试师傅对一个我负责的产品的编程进展，我发现调机件的有个倒角特别大，他说是按图纸编的程序啊，我就说这明显大了，扯了几句才发现他理解的是长度和对角。

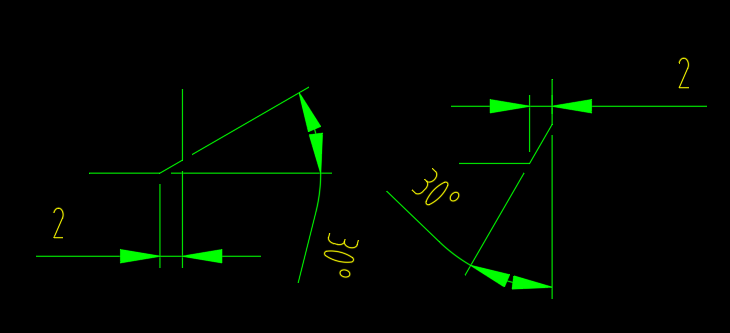

这是一个小于 45 度的角。如果长度是它的对边，那另一边会比有长度标注的边更长（右图示）。而我想的是长度是角度的邻边，那另一边只会比有长度标注的边短（左图示）。这也是为什么当时一看到产品，我就发现倒角大小不对了，本来有一边该短的尺寸反过来更长了。这里是单独画的倒角，视野是放大的，还能看出哪边长哪边短，但是在工艺图纸中，纸张大小是有限的，产品都有那么大了，视图还有一定缩小，印出来的图纸只能看到有个倒角，尺寸只能看标注。

当时发现调机师傅有不同理解的情况后，我就去查了国标，就是本文开头的国标，我才发现并没有我用的标注方法，相当于是自己约定的，并不是通用的，其它人会有不同的理解，这就导致了问题。
