例 1 – 简单槽

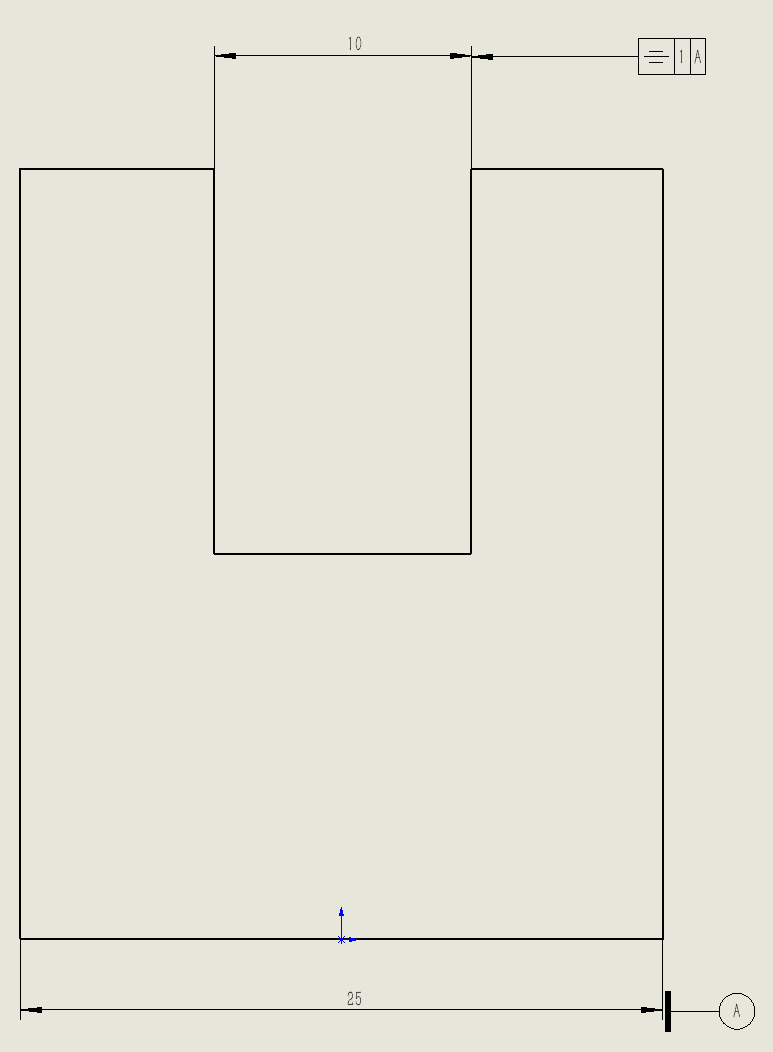

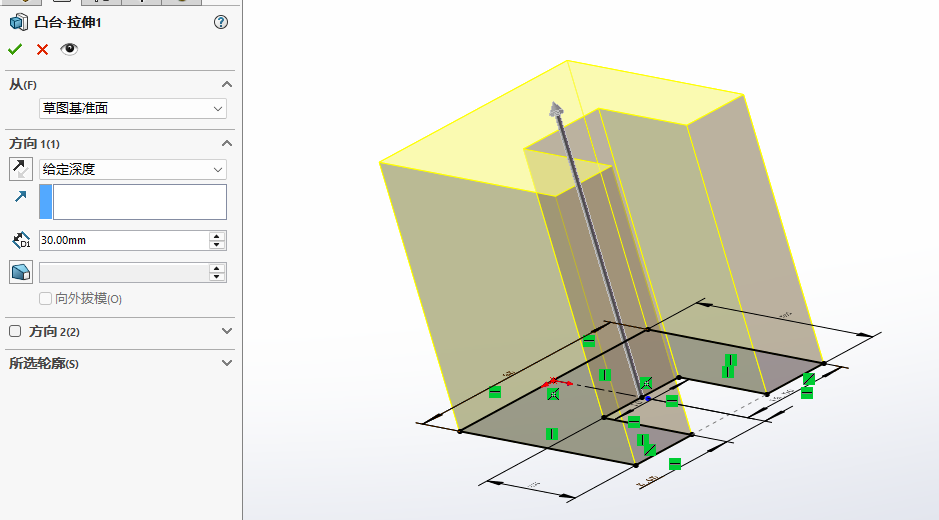

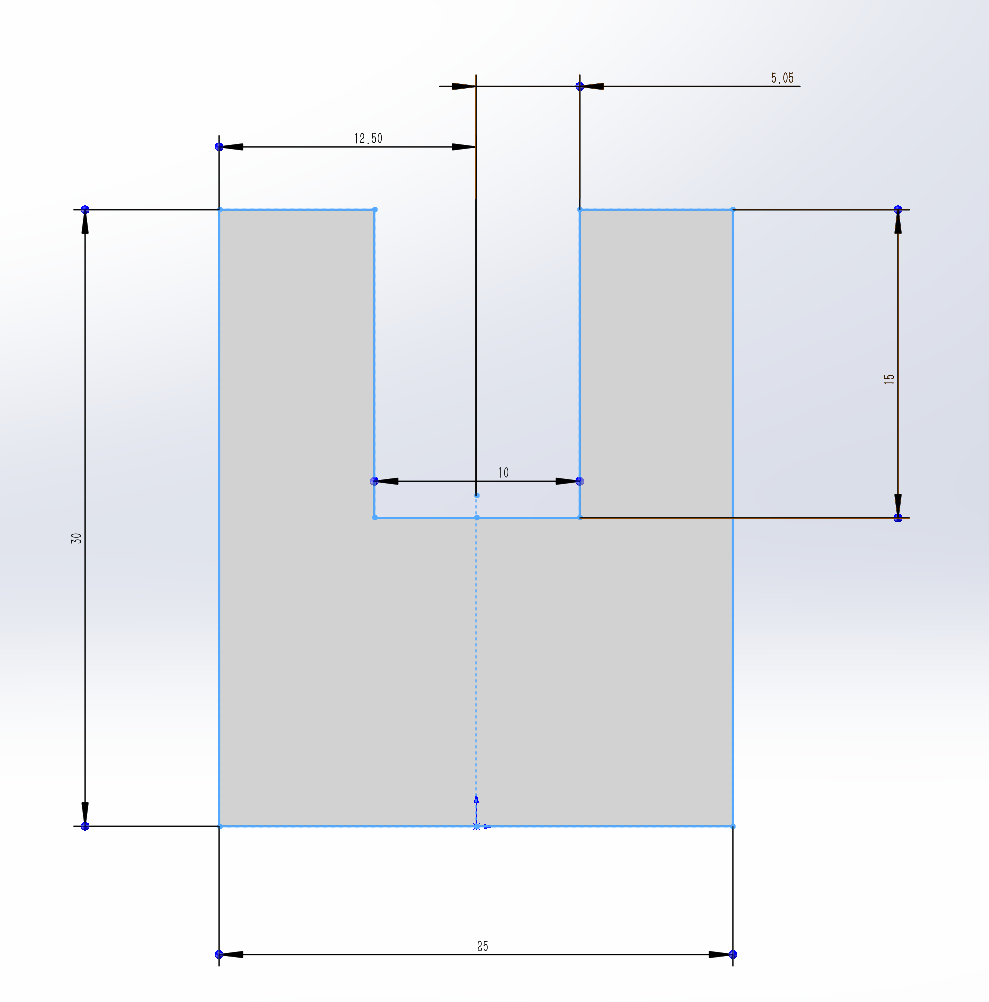

实际绘制的模型，中间的槽宽度为 10，槽的一边距离中心 5.05，则槽右侧面往右多偏了 0.05，槽左侧面往右多偏了 0.05，整体就偏了 0.1，这里的对称度实际值应该也是 0.1

采点构造特征组评价

先采集外侧两个平面

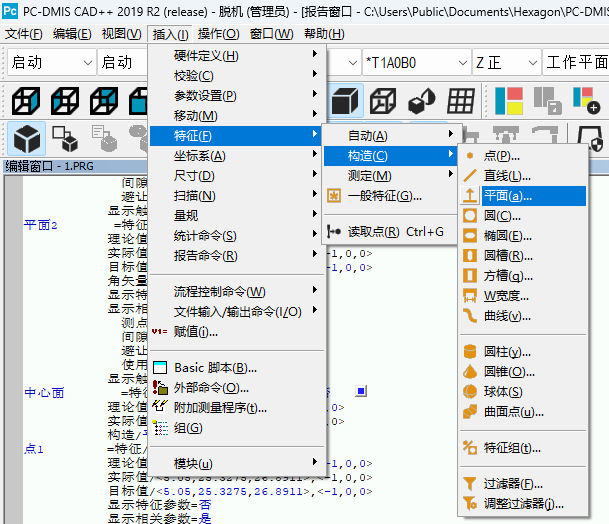

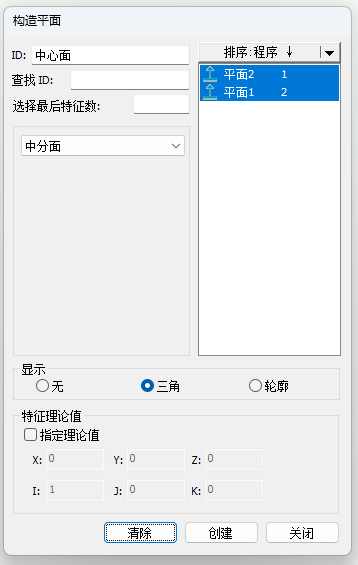

以这两个平面再构建中分面，用来作为评价基准，即槽理论的中心位置

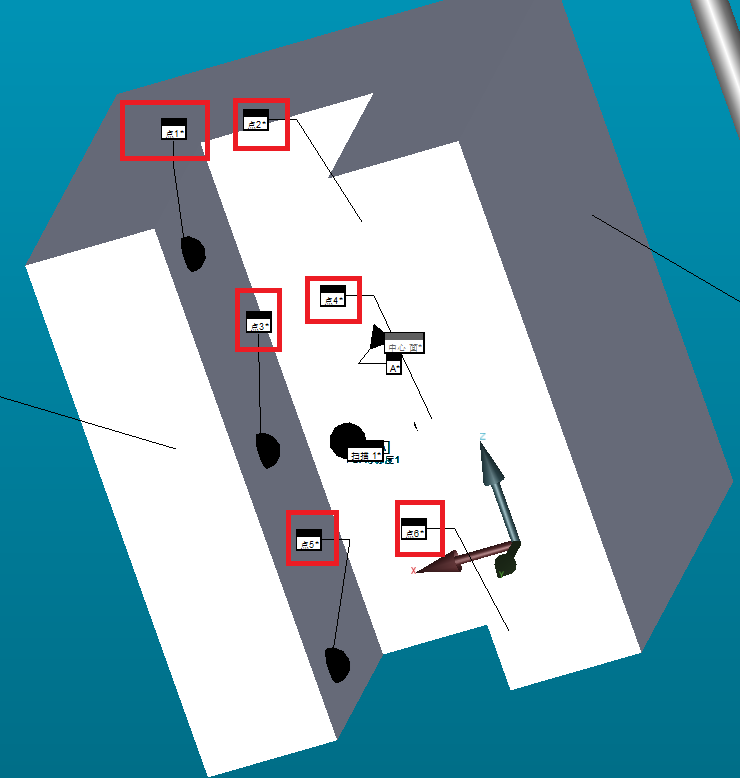

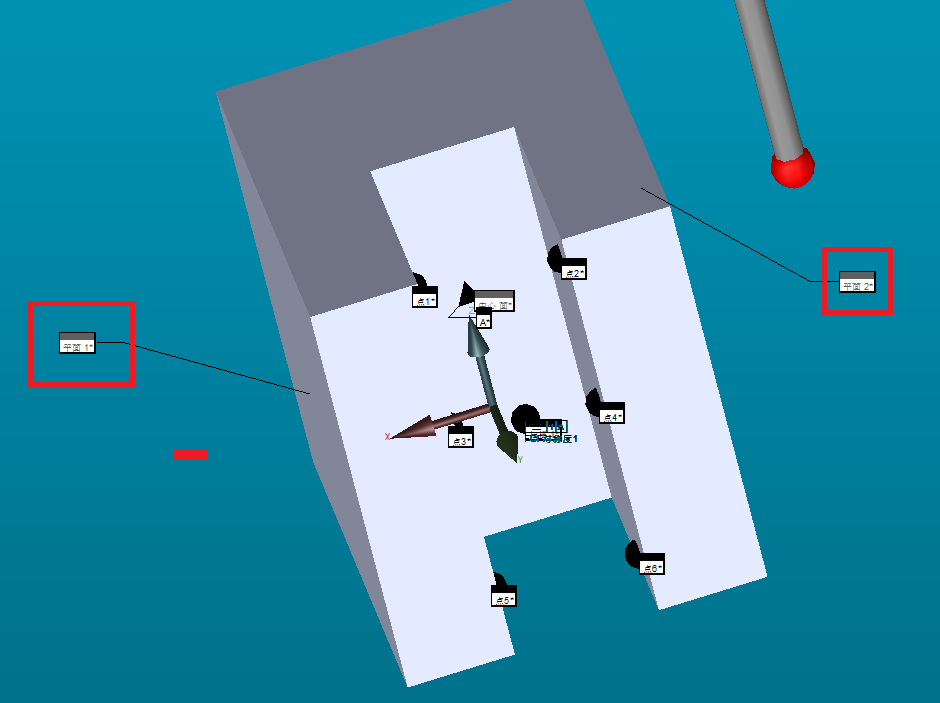

在槽两个面分别采集点，我这里采集了三对

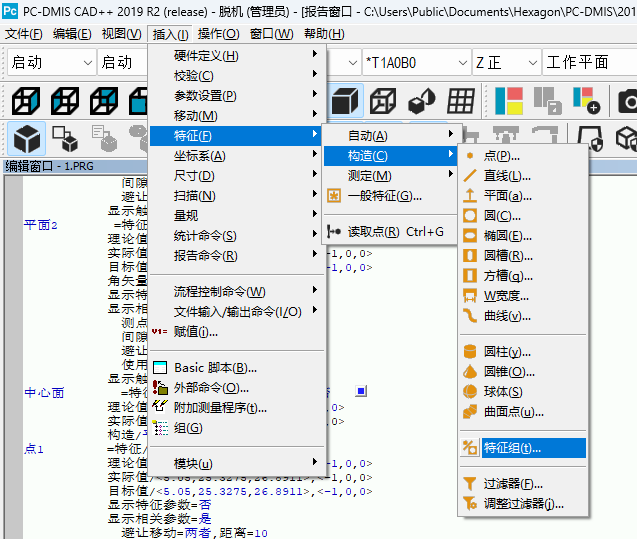

构造特征组

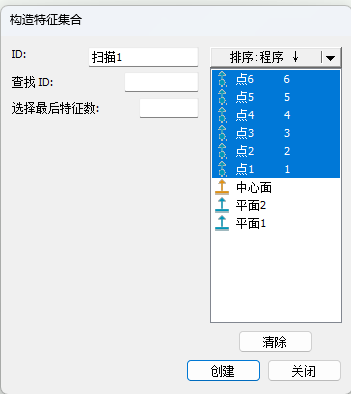

依次选择采集的点

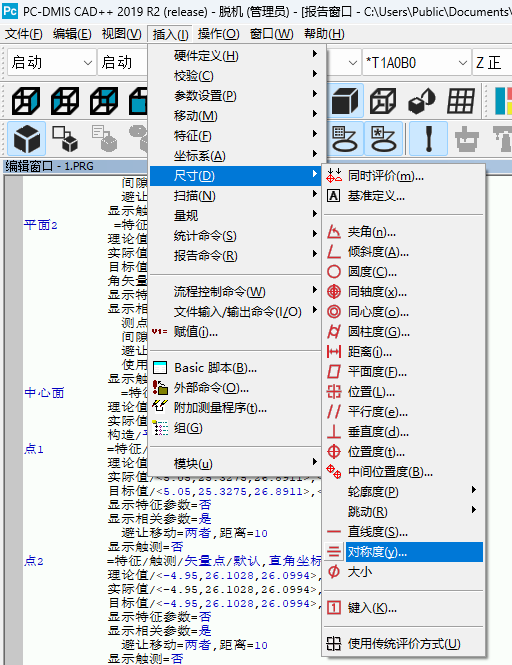

评价对称度

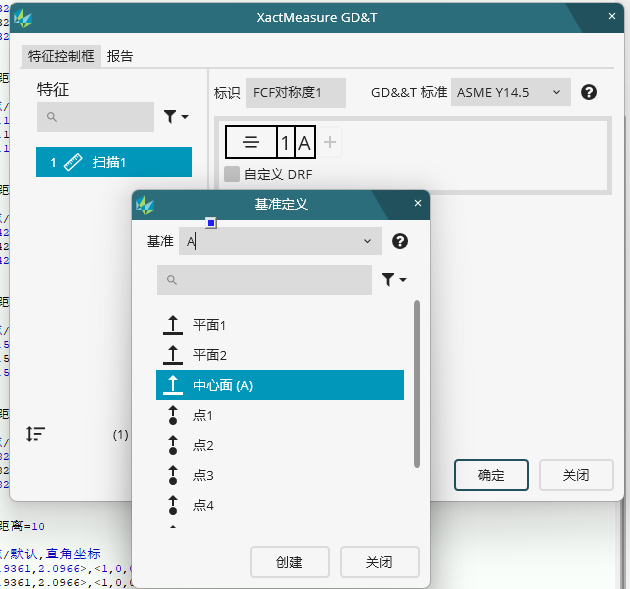

将前面的中心面创建为 A 基准，然后评价“扫描1”

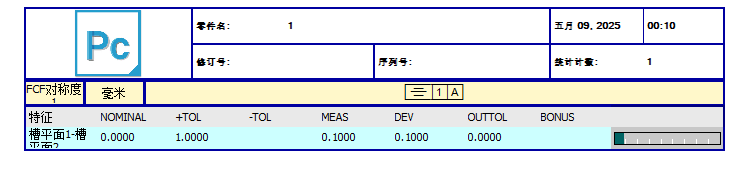

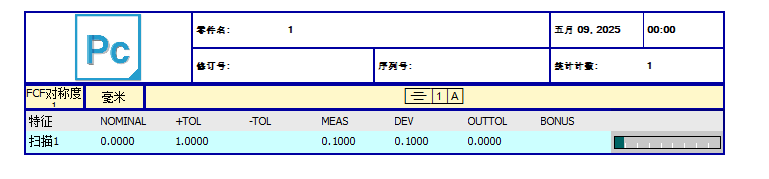

评价结果为 0.1，和预期是匹配的

采点构造面评价

前面采了三对点，槽两侧各采集了三个点，那么也可以分别构造平面。

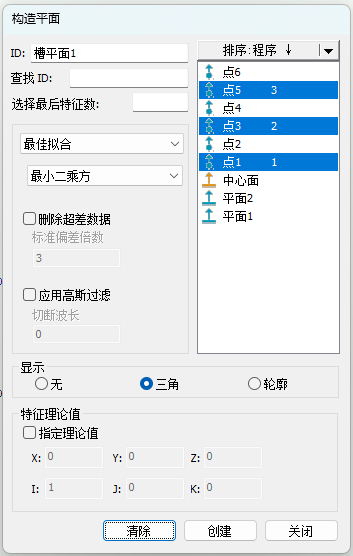

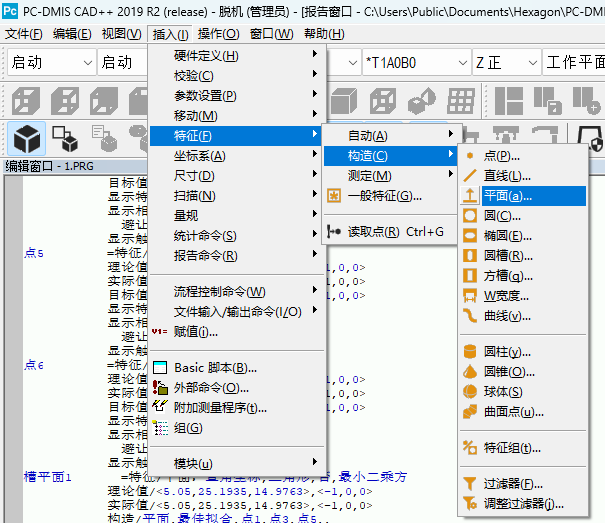

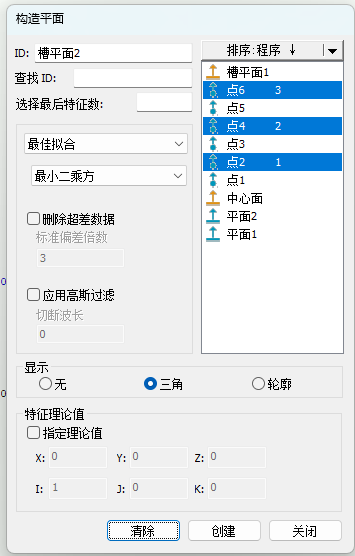

比如点1、3、5构建为槽平面1，点2、4、6构建为槽平面2

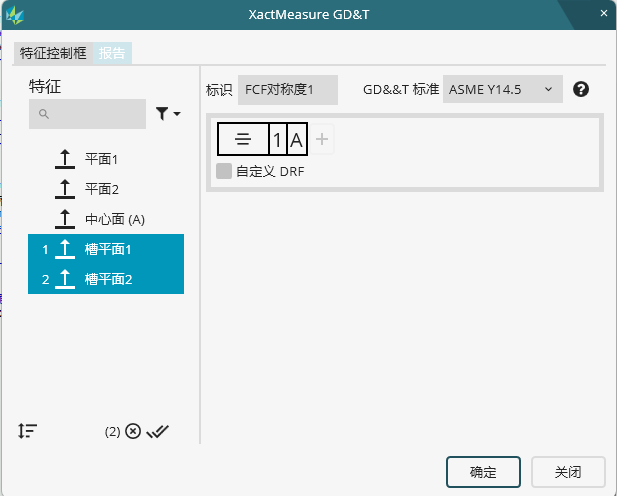

然后评价对称度，评价对象选槽平面1和槽平面2，基准设置和前面一样

结果还是一样

例 2 – 轴槽

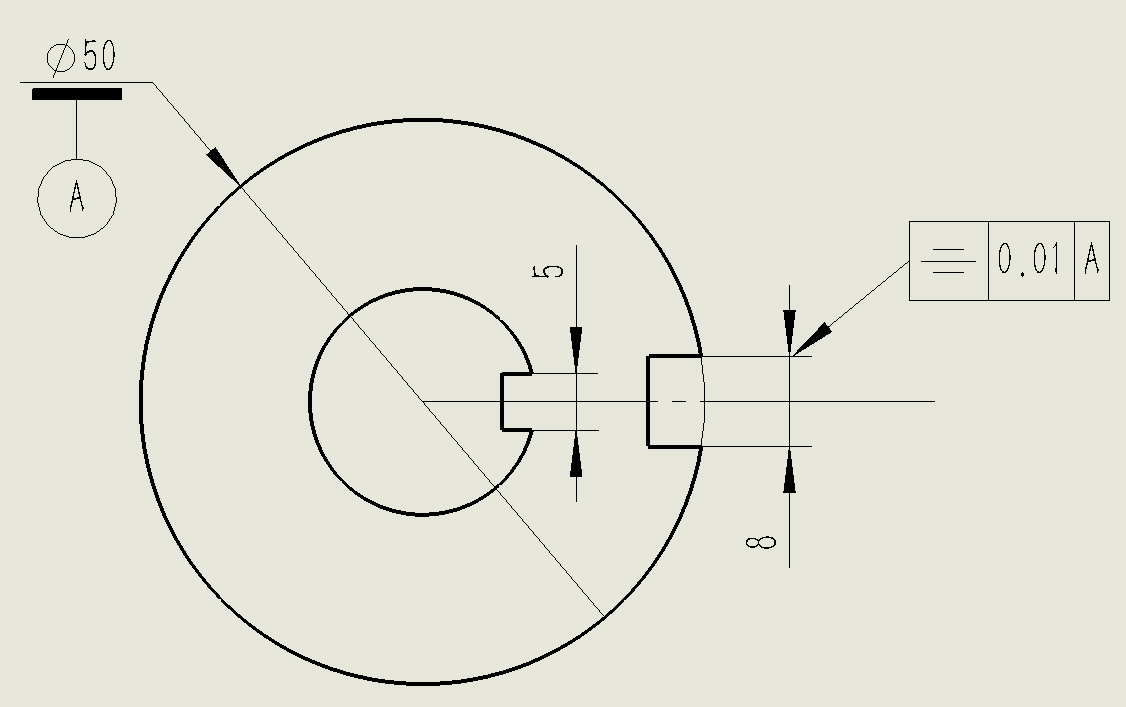

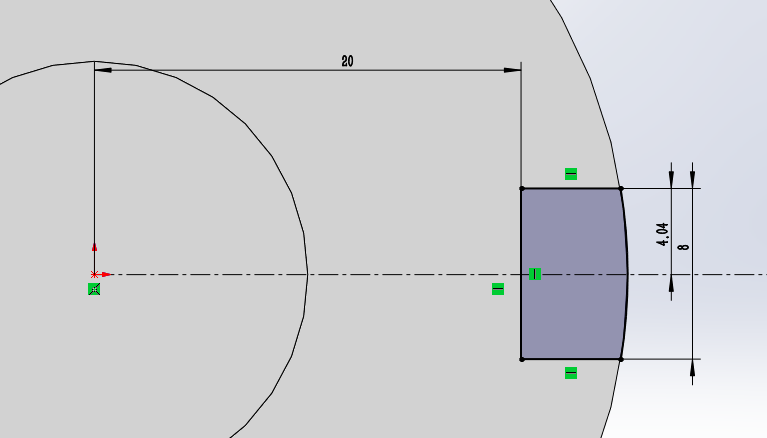

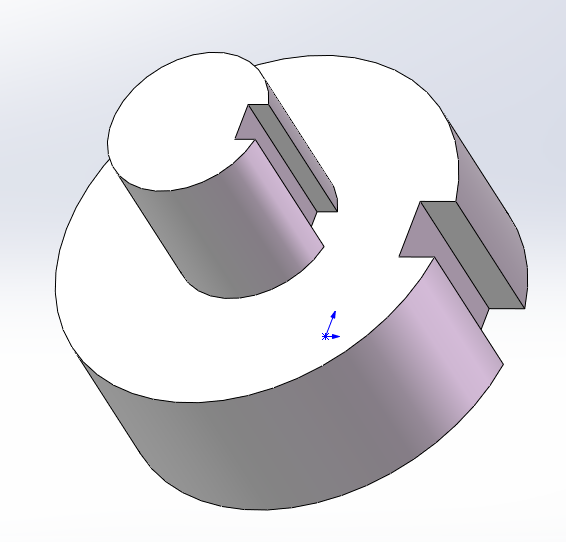

我绘制了一个模型，小槽和大槽理论中心是重合的（那么评价大槽的时候可以考虑用小槽的中心定旋转），实际绘制的时候大槽中心偏了 0.04，也就是理论对称度为 0.08

方法

采集大轴构造柱体1

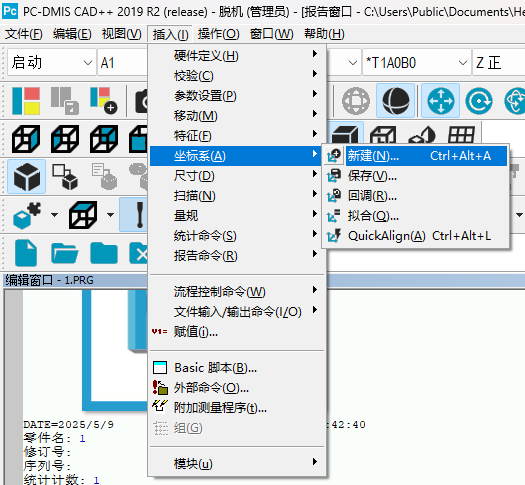

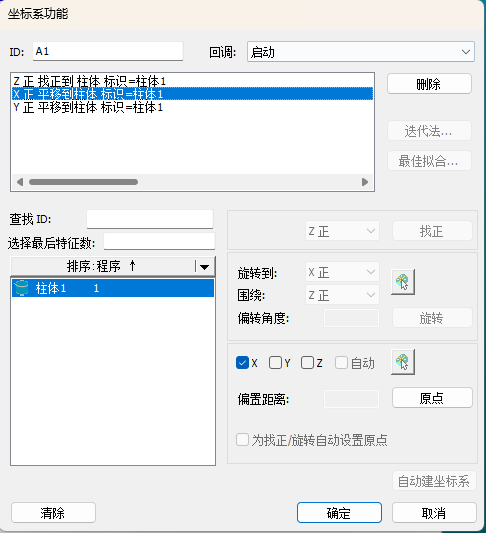

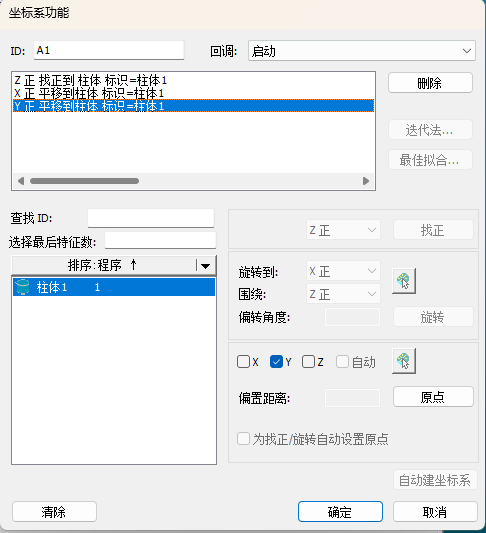

插入坐标系

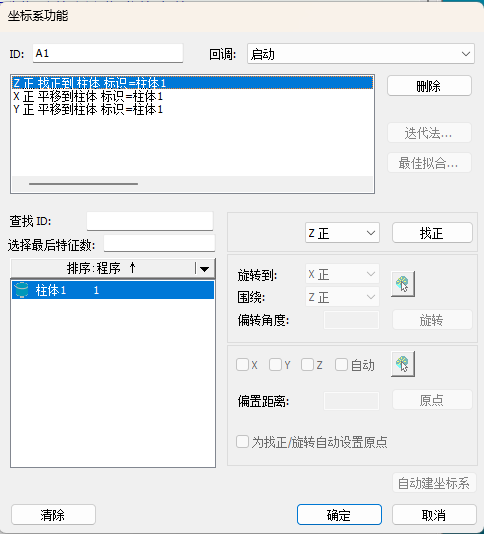

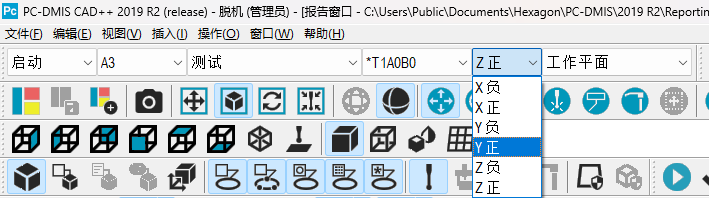

以柱体1找正Z正（以柱体1的轴线方向作为Z轴）

再以柱体1分别定下X和Y原点（以柱体1的轴线作为X和Y的原点）


然后再采集小轴端面为平面1

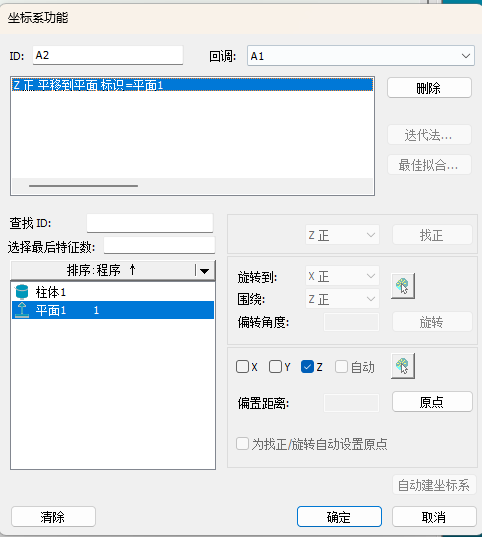

又插入坐标系，以平面1可以定Z的原点

在小槽上两面各采集一个点

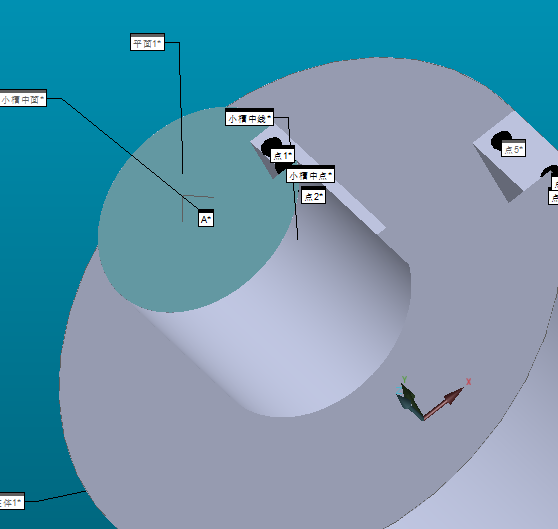

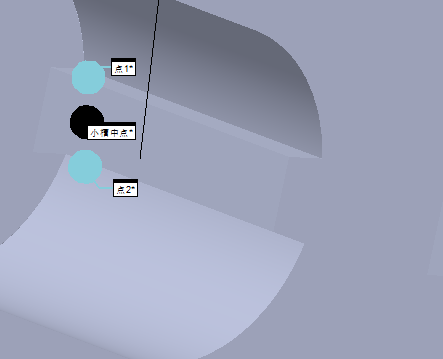

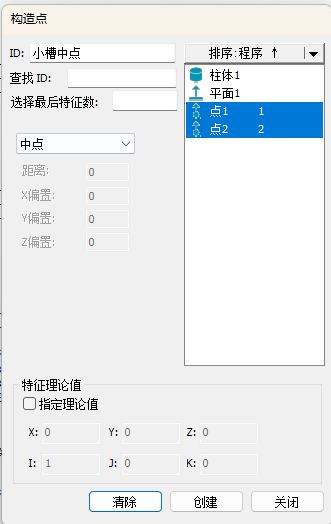

以点1和点2构建中点得到小槽中点

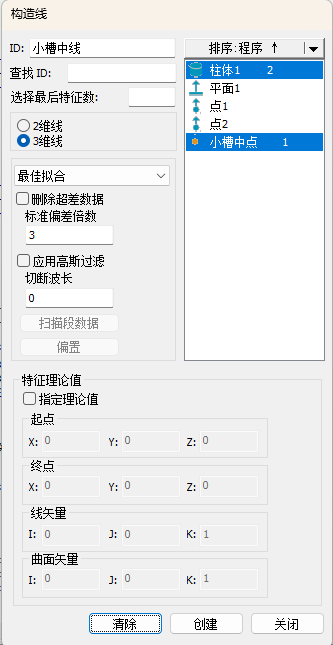

以柱体1（A基准）和小槽中点构建线，使用最佳拟合

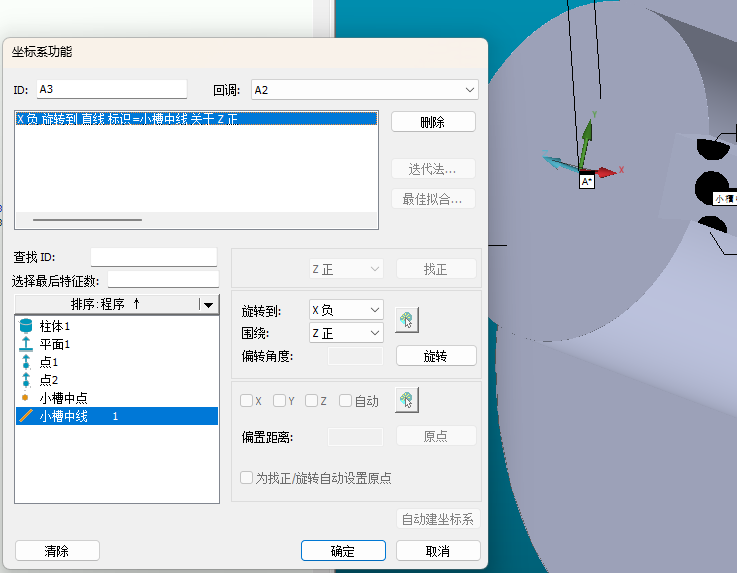

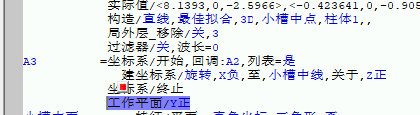

再插入坐标系，以小槽中线围绕Z正（柱体1轴线）旋转到X负

这样X、Y、Z的平移和旋转都确定了（6轴），槽理论的中心应该就是XZ平面，即Y的垂直方向。
工作平面插入Y正

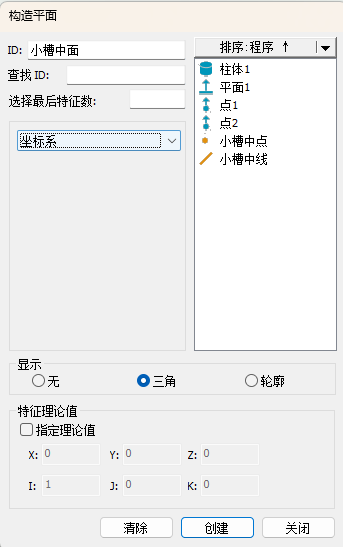

再构造平面，选择坐标系

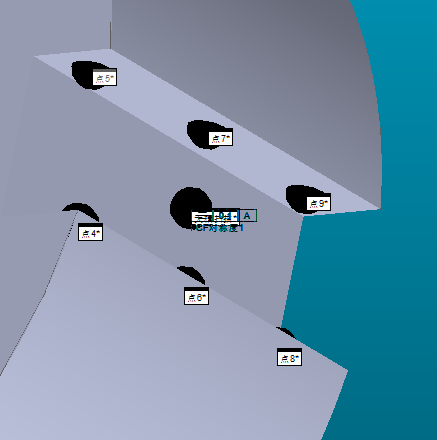

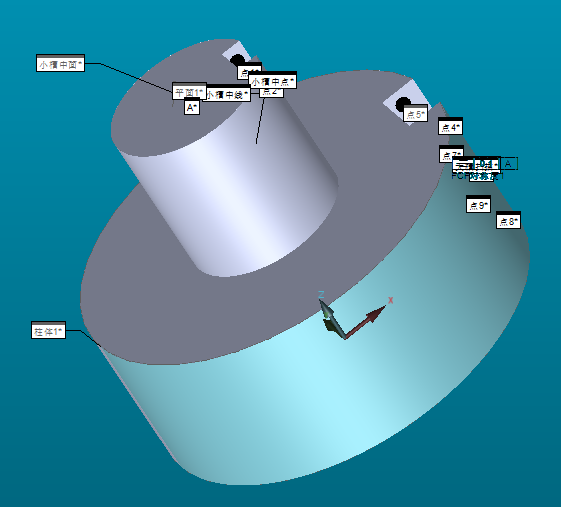

然后采集要评价的槽，我采集了3对点

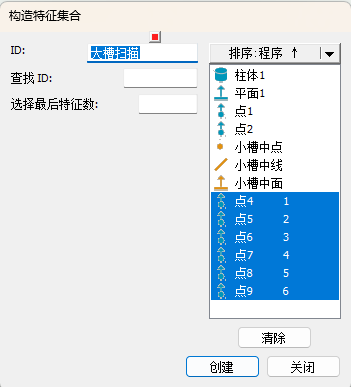

然后构造特征组，依次选择6各点

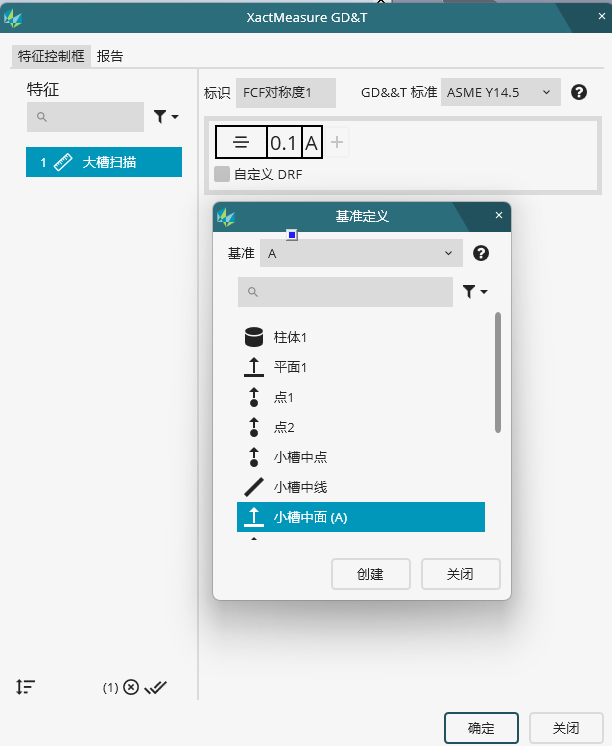

然后评价对称度，以构造的小槽中面作为基准

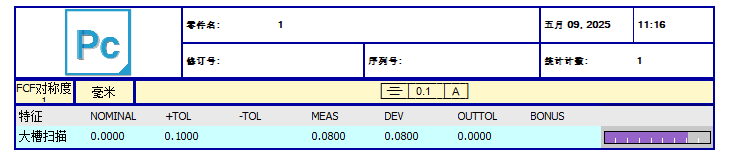

评价结果和理论一致
