公式

单面

U_{per}=1000\times\frac{(e_{per\times \Omega})\times m}{\Omega}

式中：
U_{per}：许用剩余不平衡量的数值，单位用克毫米（g\cdot mm）表示；
(e_{per}\times\Omega)：所选用的平衡品质级别的数值，单位用毫米每秒（mm/s）表示；
m：转子质量，单位用千克（kg）表示；
\Omega：工作转速的角速度数值，单位用弧度每秒（rad/s）表示，其中\Omega=2\pi\cdot n=\frac{\pi}{30}n\ rad/s，n 单位为转每分（RPM）

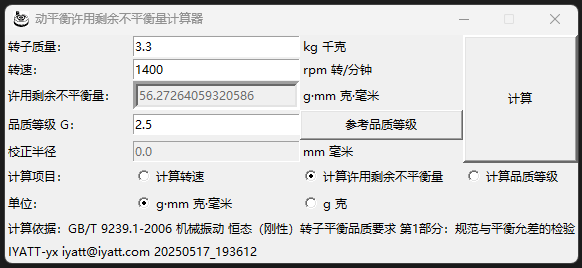

我这边编制工艺的时候用这个公式计算（整理后的）：

U_{per}=\frac{3Gm}{\pi n}\times10^{4}

里面的 G 就是 (e_{per}\times\Omega)

双面

许用剩余不平衡量 U_{per} 按质心到另一侧允差平面的距离的比例进行分配，如果允差平面为 a 和 b 支承平面，则适用：

U_{per\ a}=\frac{U_{per}\times L_b}{L}

U_{per\ b}=\frac{U_{per}\times L_a}{L}

式中：
U_{per\ a}：a 支承平面上的许用剩余不平衡量；
U_{per\ b}：b 支承平面上的许用剩余不平衡量；
U_{per}：（总的）许用剩余不平衡量（在质心平面）；
L_a：从质心平面到 a 支承平面的距离；
L_b：从质心平面到 b 支承平面的距离；
L：支承跨距

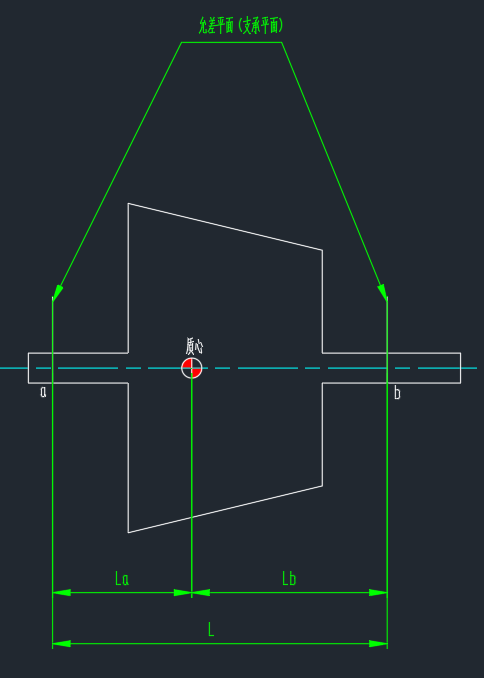

内质心转子

较大的允差值不宜大于 0.7U_{per}
较小的允差值不宜小于0.3U_{per}

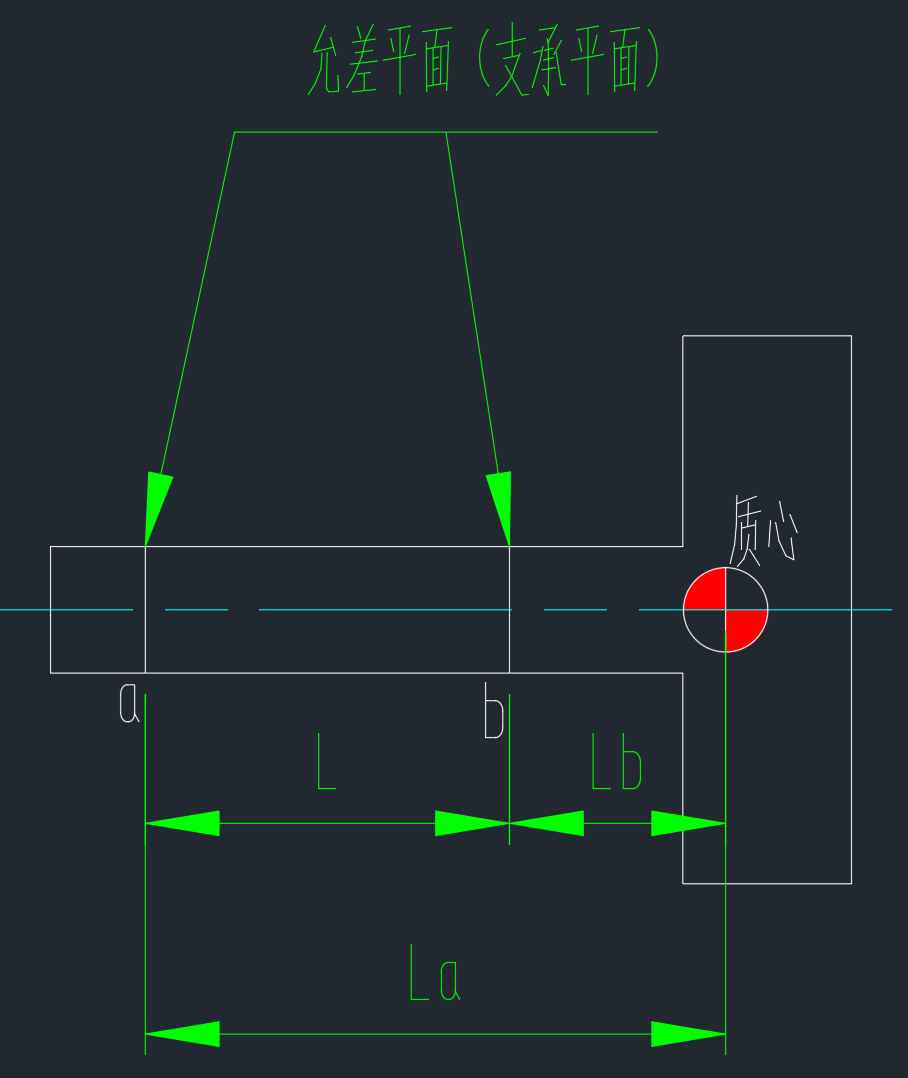

外质心转子

较大的允差值不宜大于 1.3U_{per}
较小的允差值不宜小于 0.3U_{per}
外质心转子不平衡量的上限值与内质心转子不平衡量的上限值是不同的。这里假设设计的 b 支承和支承结构能够承受施加的外悬质量的静载荷，同时它也能承担不平衡引起的较大载荷。

恒态（刚性）转子平衡平直分级指南【G 取值】

等级是按 2.5 倍增加的

平衡品质级别G	量值 eper·Ω （mm/s）	机械类型：一般示例
G0.4	0.4	陀螺仪、高精密系统的主轴和驱动件
G1	1	声音、图像设备、磨床驱动装置
G2.5	2.5	压缩机、计算机驱动装置、最高额定转速大于950r/min的电动机和发电机（轴中心高不低于80mm）、燃气轮机和蒸汽轮机、机床驱动装置、纺织机械
G6.3	6.3	航空燃气轮机、离心机（分离机、倾注洗涤器）、最高额定转速达950r/min的电动机和发电机（轴中心高不低于80mm）、轴中心高小于80mm的电动机、风机、齿轮、通用机械、机床、造纸机、流程工业机器、泵、透平增压机、水轮机
G16	16	农业机械、刚性安装的固有平衡的曲轴驱动装置、粉碎机、驱动轴（万象传动轴、螺浆轴）
G40	40	汽车车轮、轮箍、车轮总成、传动轴、弹性安装的固有平衡的曲轴驱动装置
G100	100	汽车、卡车和机车用的往复式发动机整机
G250	250	刚性安装的固有不平衡的曲轴驱动装置
G630	630	弹性安装的固有不平衡的曲轴驱动装置
G1600	1600	固有平衡的大型低速船用采油机（活塞速度小于9m/s）的曲轴驱动装置
G4000	4000	固有不平衡的大型低速船用采油机（活塞速度小于9m/s）的曲轴驱动装置

参考

• GB/T 9239.1-2006 机械振动 恒态（刚性）转子平衡品质要求 第1部分：规范与平衡允差的检验
• ISO 1940-1 Mechanical vibration — Balance quality requirements for rotors in a constant (rigid) state — Part 1: Specification and verification of balance tolerances（机械振动 — 刚性转子平衡质量要求 — 第1部分：平衡公差的规定与验证）
