使用 WIPEOUT 命令可以绘制一个区域来遮盖图纸上的图形，WIPEOUTFRAME 设置为 0 则可以隐藏遮盖区域的轮廓。
比如我这里客户变更了一个孔的公差，但是客户给的气泡图还是用旧版的图纸出的，现在要提交 OTS 资料，这就要改了。
我基于 AutoCAD Mechanical 2027 测试。

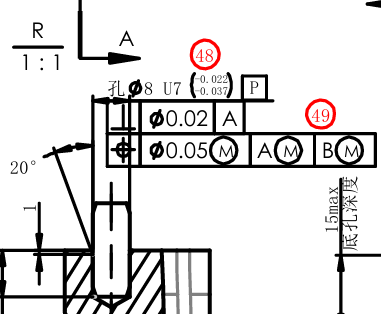

我使用 ATTACH 命令把 PDF 图纸附加到 CAD 图纸中，然后使用 WIPEOUT 绘制遮盖，按回车确认遮盖区域。

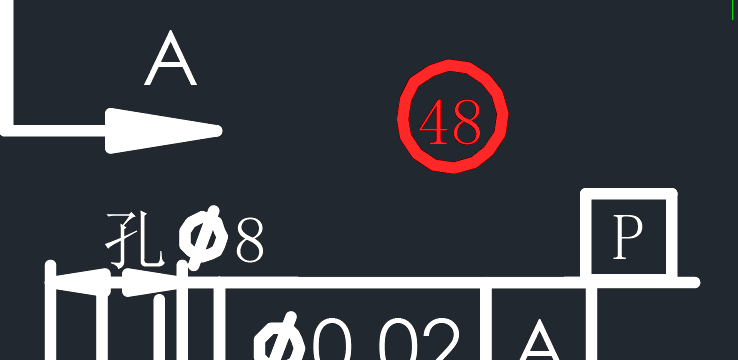

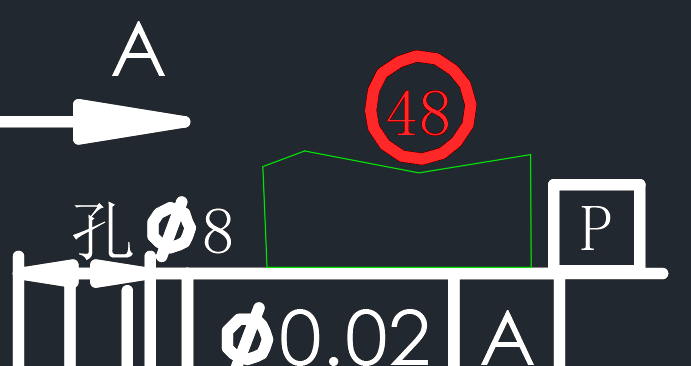

遮盖时候会显示遮盖区域的轮廓，再执行 WIPEOUTFRAME 值设置为 0，这样就隐藏了。

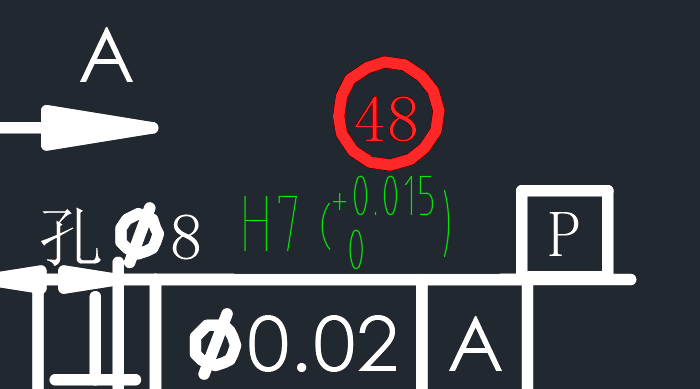

我再添加正确的公差上去

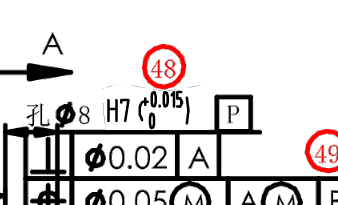

导出 PDF
