基于 AutoCAD Mechanical 2026 测试。
有时候通过三维软件投影二维图出来，可能没有旋正，就需要操作。

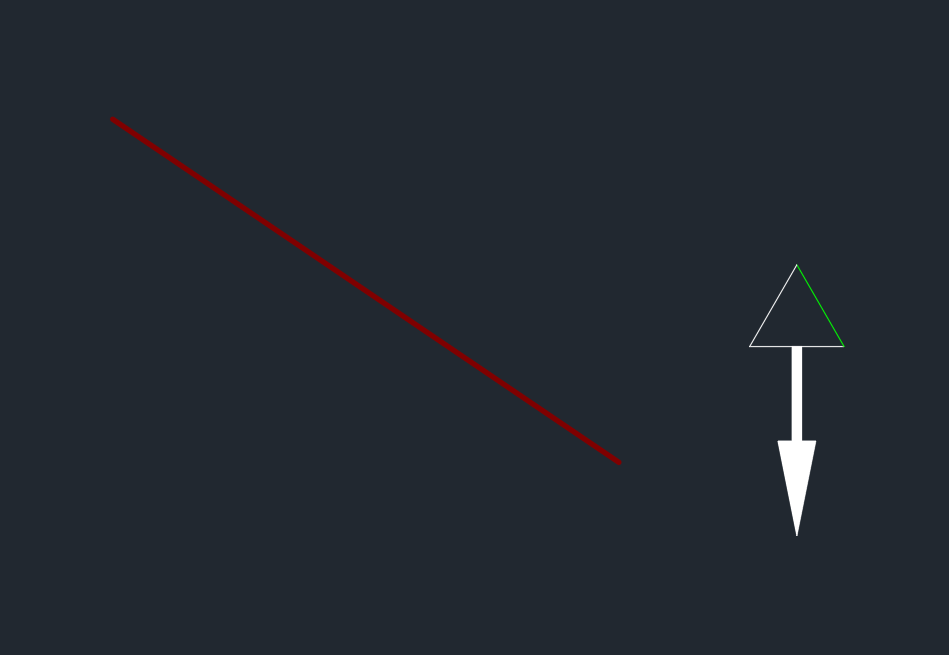

这里要把右边的三抓卡盘符号旋转后让绿色边与红色直线平行，测量夹角再旋转指定角度不一定很准确（角度是无限小数的时候精度有限）
PTYPE 命令可以设置点样式，这里把点设置为一个原，方便看到

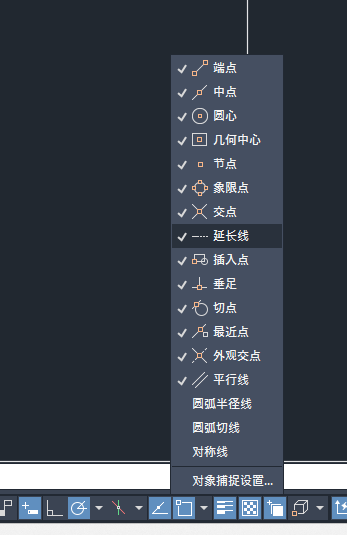

执行 POINT 命令画点，捕捉要打开延长线和交点

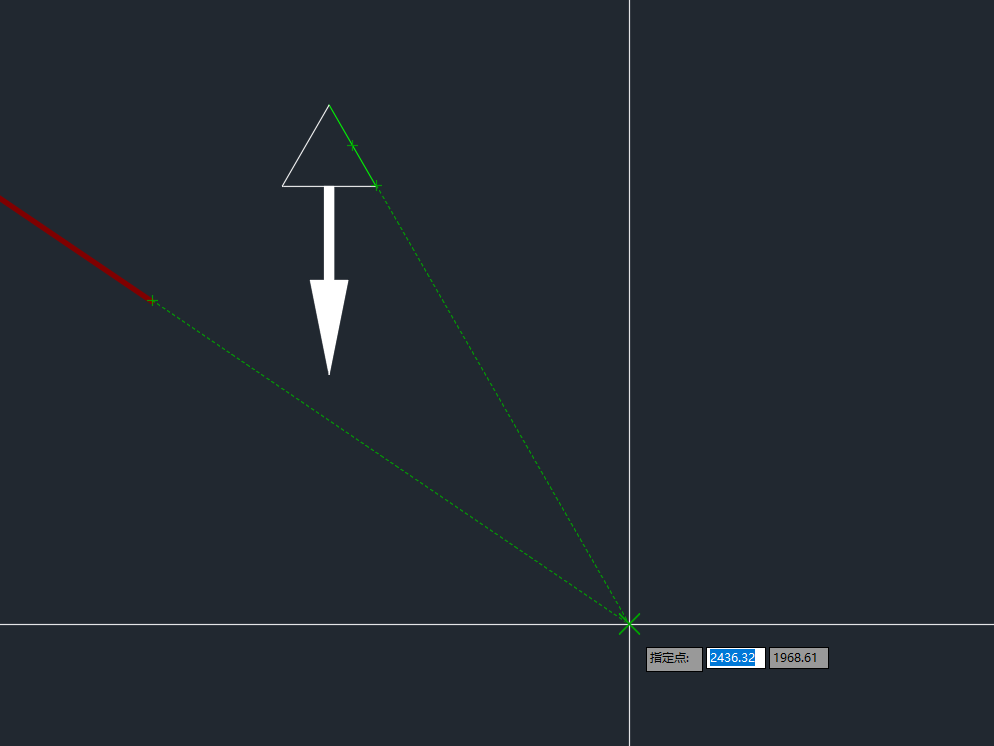

光标分别在两条直线上停留一下，就可以通过延长线捕捉到交点

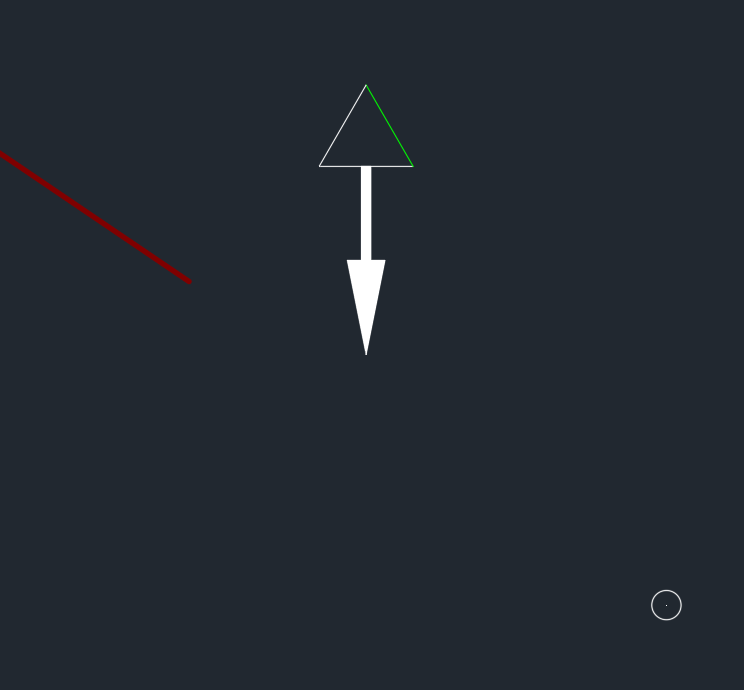

画出交点（这里是一个圆）

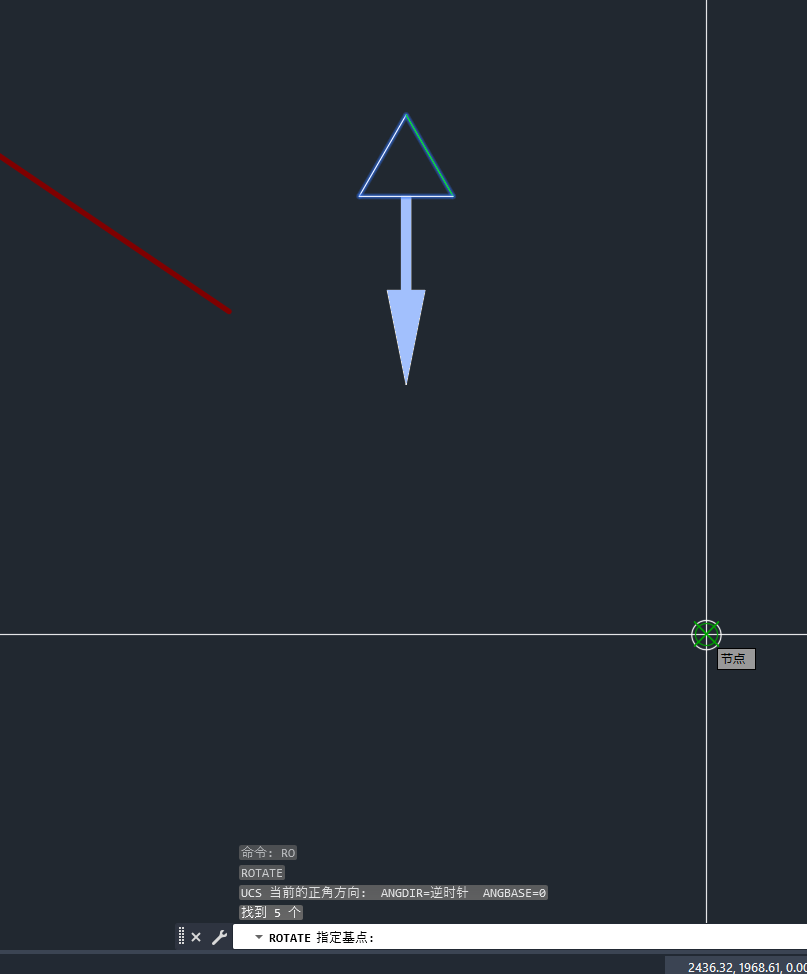

先选中三抓卡盘符号，然后执行 ROTATE 命令，选择交点为基点（旋转中心）

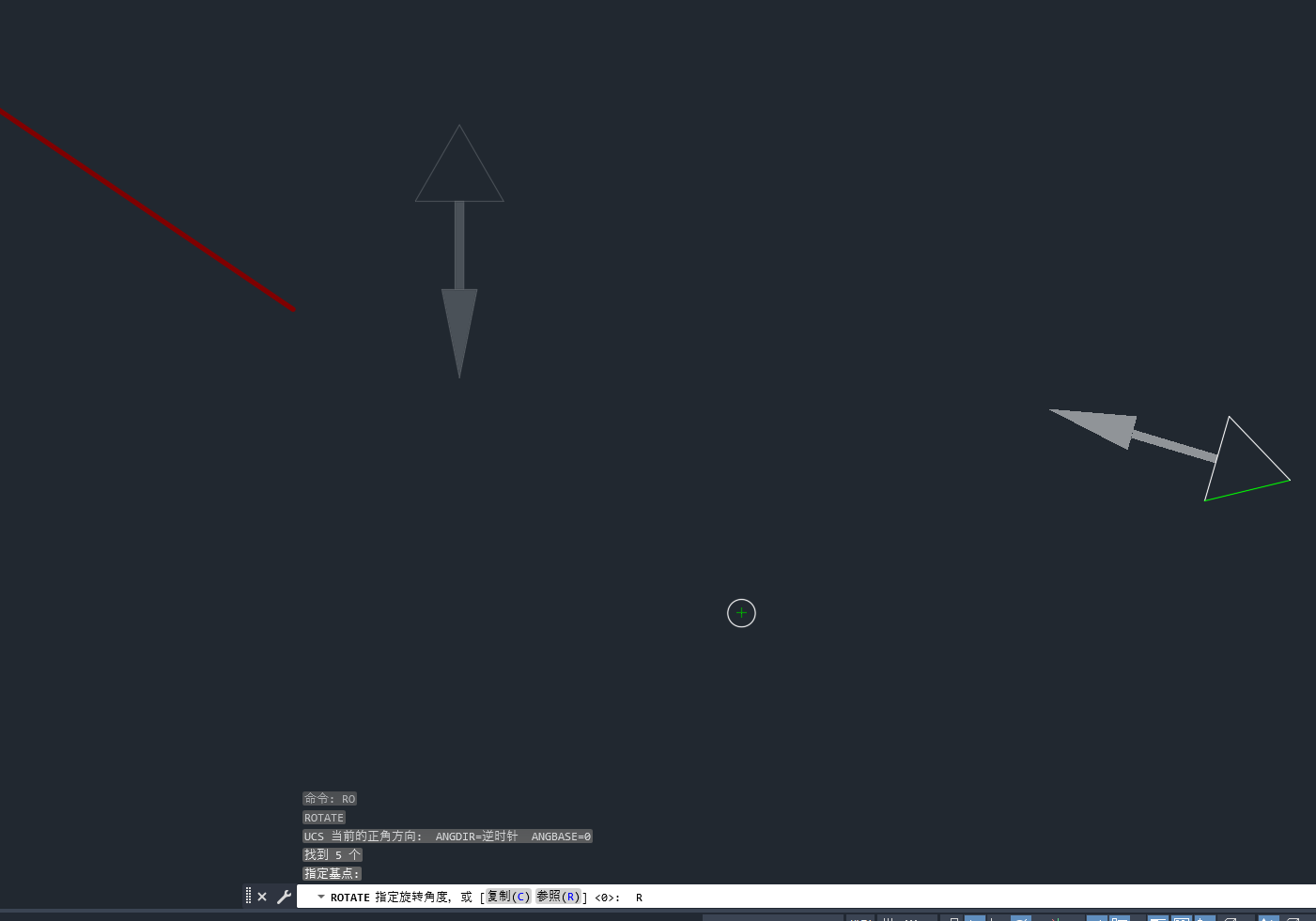

执行 R 选项

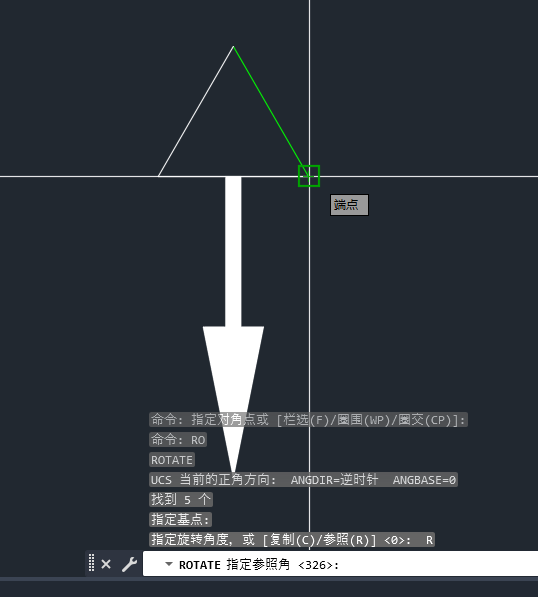

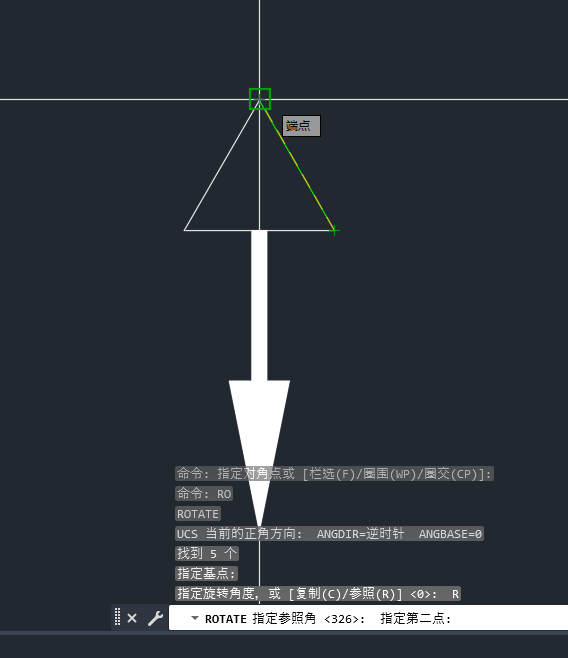

在被旋转对象的绿色边上选两点，先选离基点近的点再选远离基点的点，这样旋转方向就是顺着基点作为原点的。选择两点后就确定的被旋转对象的参照边。

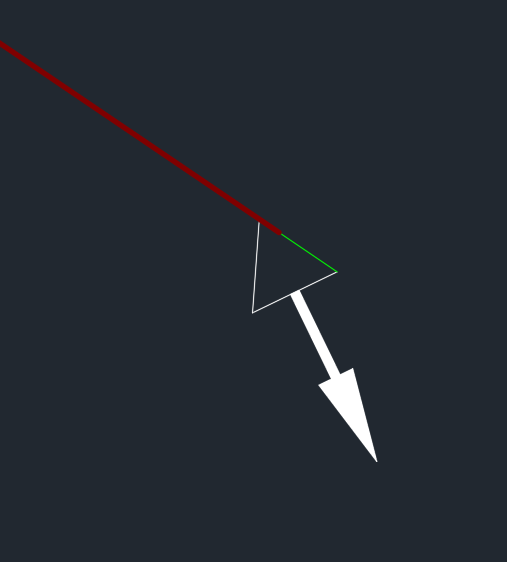

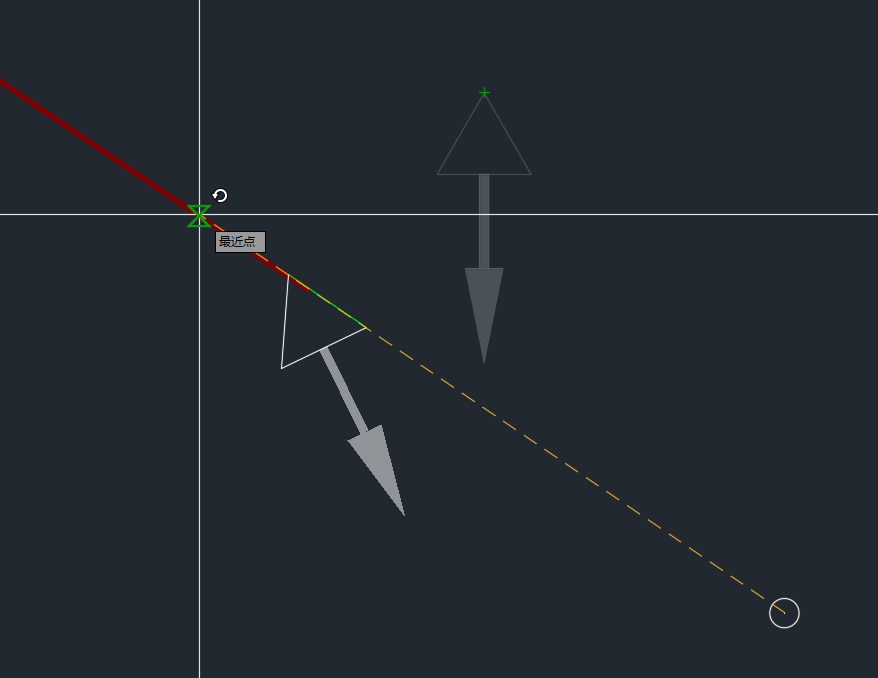

红色线作为旋转的基准，在上面点击一点
