AutoCAD Mechanical 使用 AMSCAREA 命令控制增强标注值缩放比例

最近更新于 2026-05-03 20:12

2026/5/3
基于 AutoCAD Mechanical 2026 测试

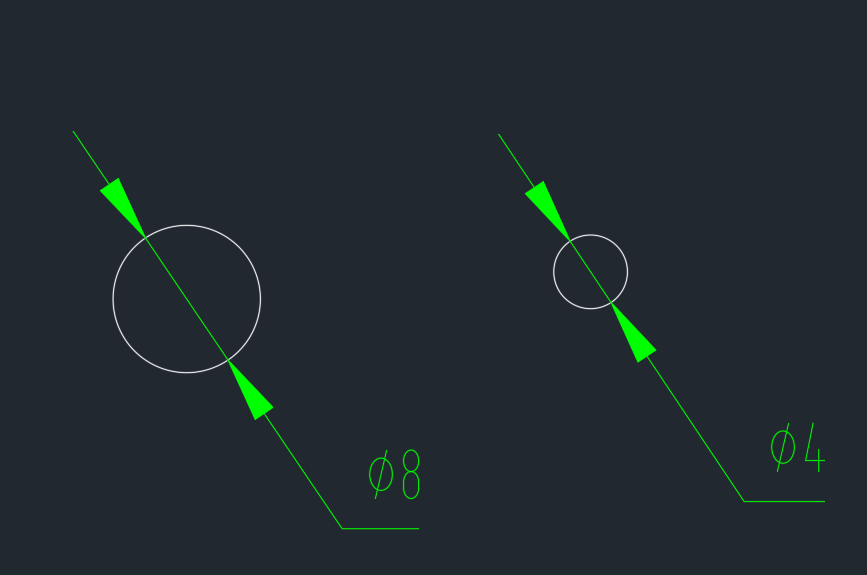

2 个圆，我想让左边的圆的标注结果为 0.5 倍

执行 AMSCAREA 命令，默认绘制矩形区域，也可以执行 C 选项画圆区域

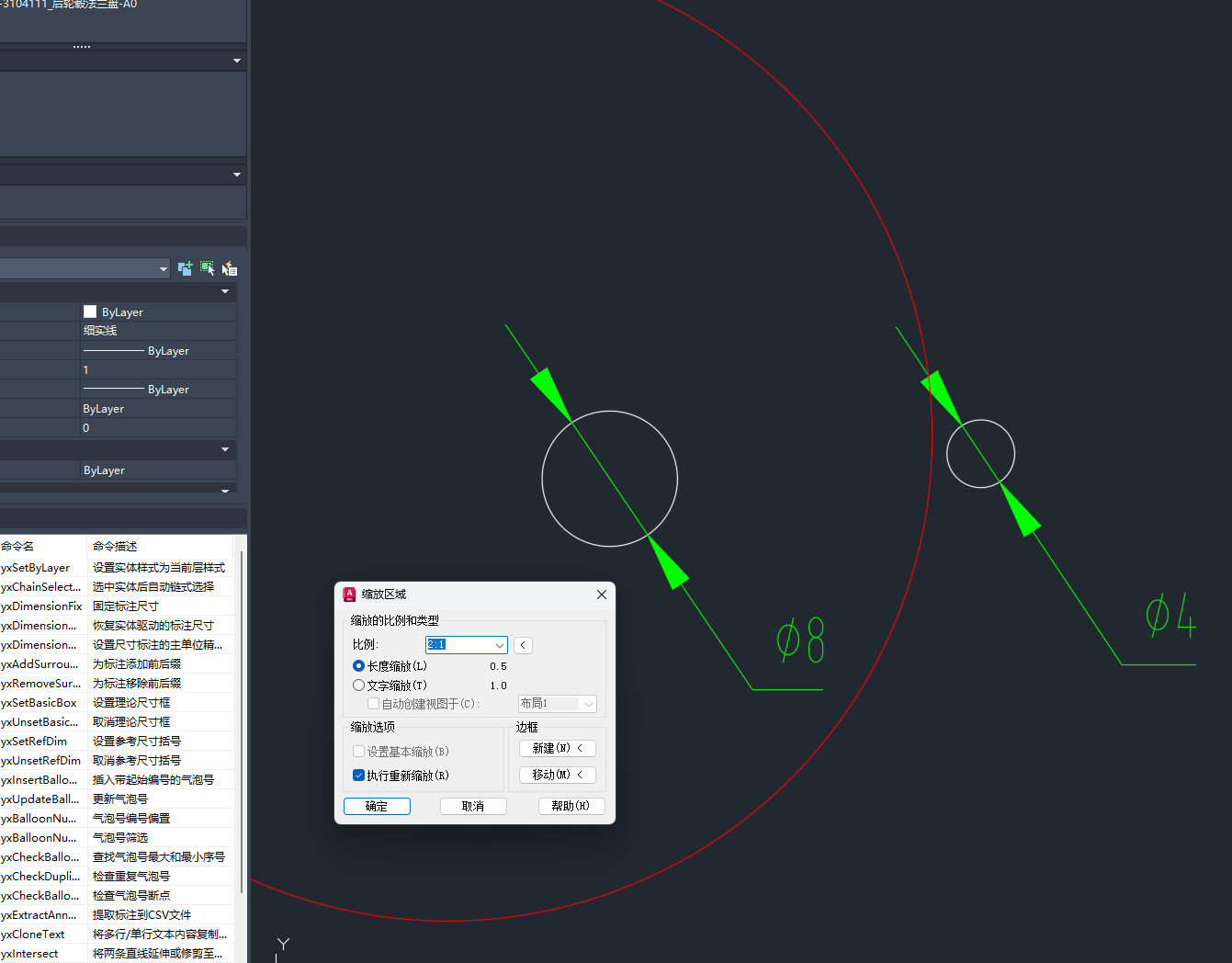

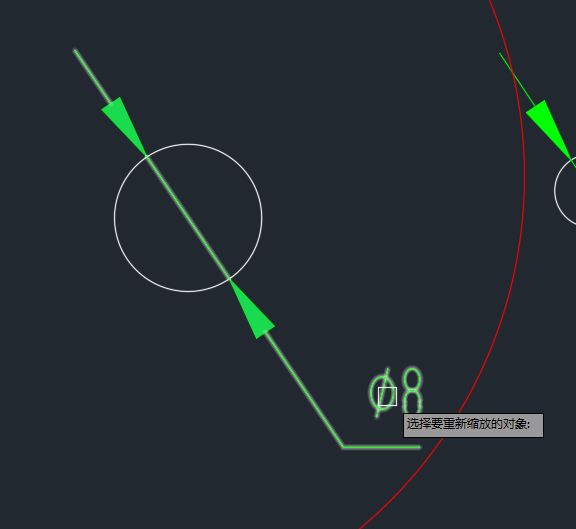

画了一个圆框把左边框起来，比例设置 2:1 就等于告知 CAD 现在图纸显示的大小是实际的 2 倍，标注值应该缩放到 0.5 倍。勾选执行重写缩放，点确定后可以选择已有的标注，让已有的标注按设定的比例缩放。

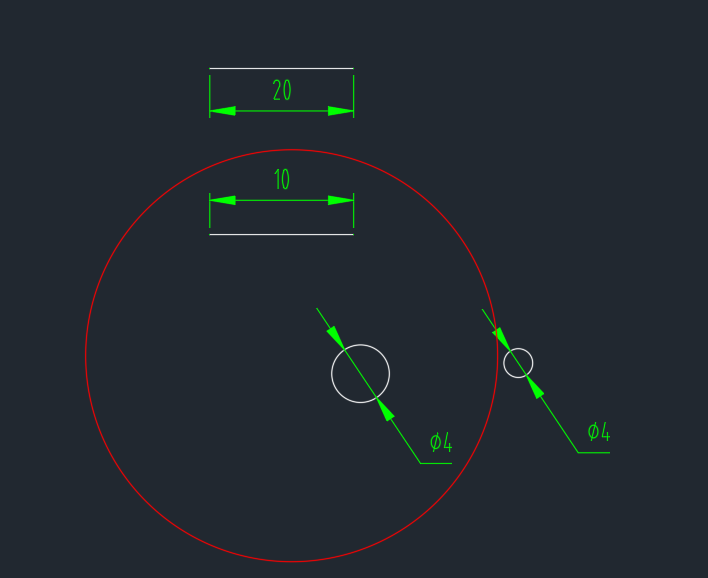

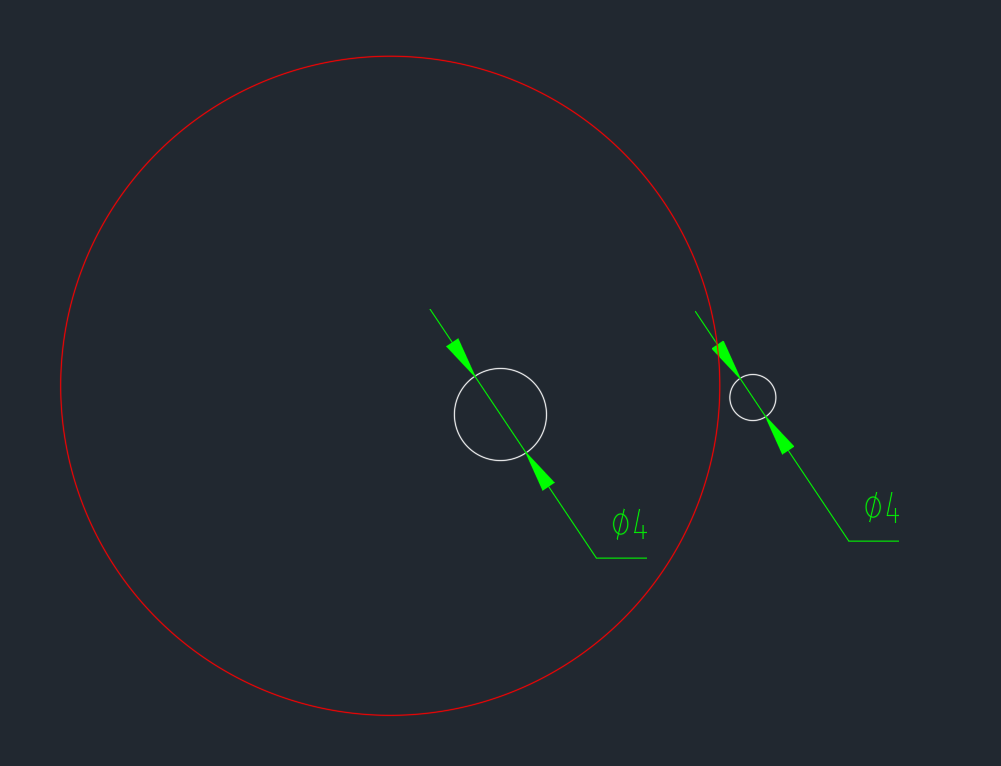

现在只要是在红圈范围内的图形，使用增强标注的结果都是 0.5 倍。机械版的局部视图应该也是使用了这个功能实现局部视图的标注缩放。
