最近更新于 2026-04-06 19:44

参考文件

• GB/T 131-2006 产品几何技术规范(GPS) 技术产品文件中表面结构的表示法
  现行最新的标准。—-2026/4/6

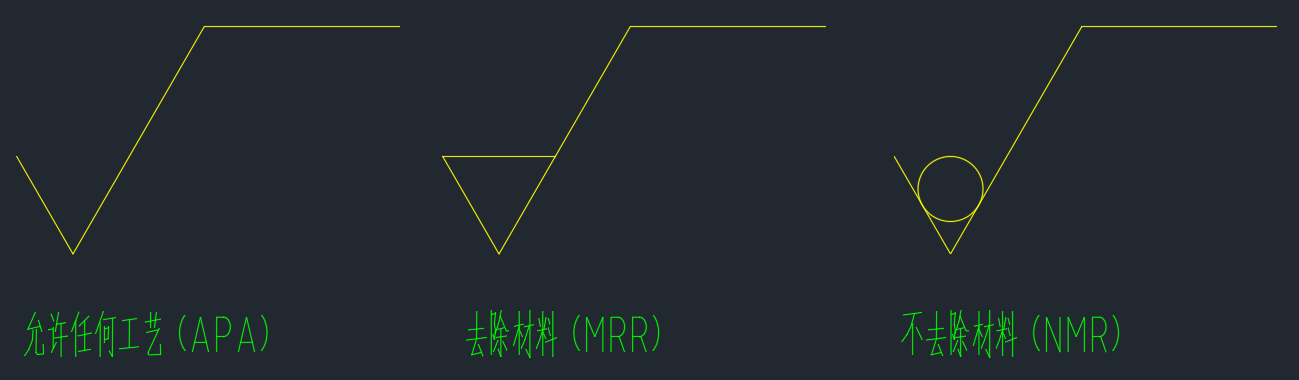

完整图形符号

有 3 种符号：

• 允许任何工艺，报告和合同中使用 APA 表示
• 去除材料，报告和合同中使用 MRR 表示
• 不去除材料，报告和合同中使用 NMR 表示

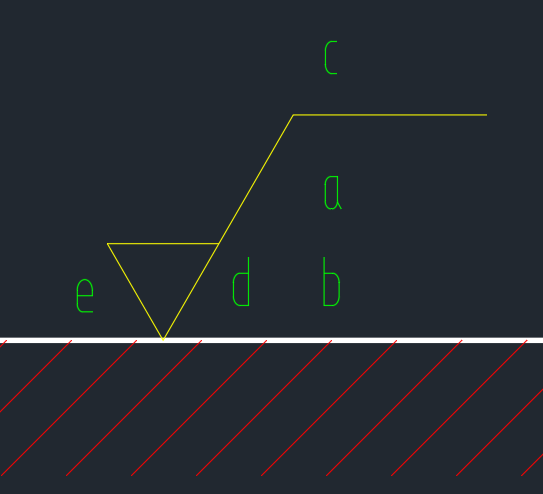

补充要求的注写位置

• a：粗糙度（单位μm）、传输带、取样长度等。粗糙度常用 Ra 和 Rz，Ra 是平均粗糙度，Rz 是峰谷高度（取样长度内几个极差的平均值）
• b：注写内容同 a，需要两个及以上要求时在 a 下方继续添加。
• c：加工方法
• d：表面纹理和方向
• e：加工余量，单位mm

表面纹理的标注

符号	解释	示例

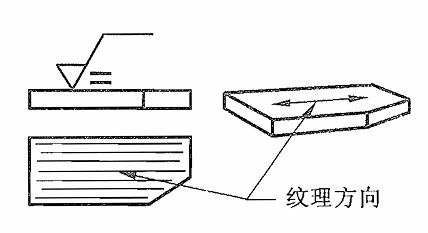

	纹理平行于视图所在投影面

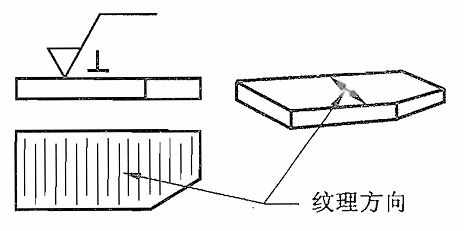

	纹理垂直于视图所在投影面

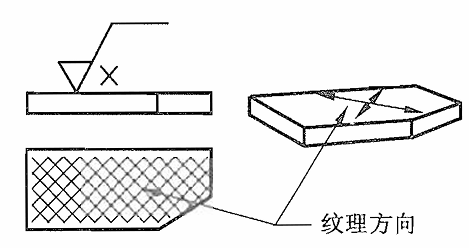

	纹理呈两斜向交叉且与视图所在的投影面相交

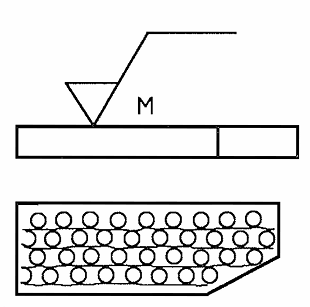

	纹理呈多方向
	纹理呈近似同心圆且圆心与表面中心相关

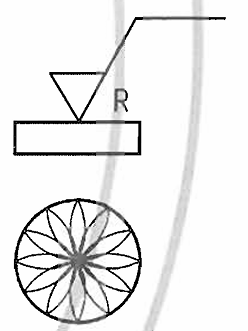

	纹理呈近似放射状且与表面圆心相关
	纹理呈微粒、凸起，无方向

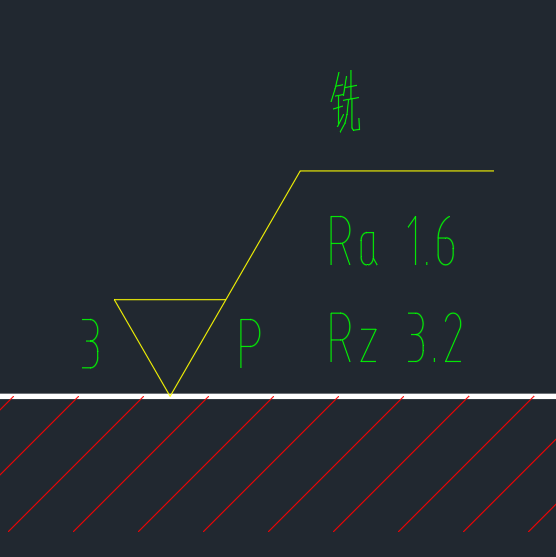

示例说明

采用铣加工，加工余量 3mm，加工粗糙度要求 Ra 1.6 和 Rz 3.2，纹理呈微粒、凸起，无方向
