前言

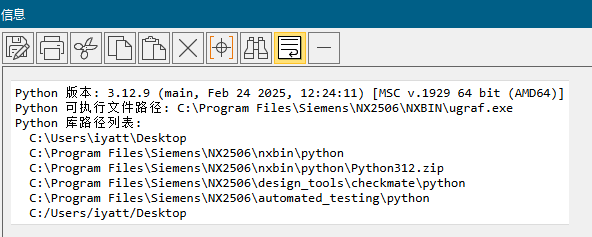

我这里安装的 NX 2506，用这段代码打印出了 NX 内置的 Python 的信息
Python 是 3.12.9 版本

import sys
import NXOpen

def main():
    session = NXOpen.Session.GetSession()
    lw = session.ListingWindow
    lw.Open()

    # 打印 Python 版本
    lw.WriteLine("Python 版本: " + sys.version)
    lw.WriteLine("Python 可执行文件路径: " + sys.executable)

    # 打印库路径
    lw.WriteLine("Python 库路径列表:")
    for p in sys.path:
        lw.WriteLine("  " + p)

if __name__ == "__main__":
    main()

用内置 Python 的话，就没有丰富的三方库了。

设置操作记录语言为 Python

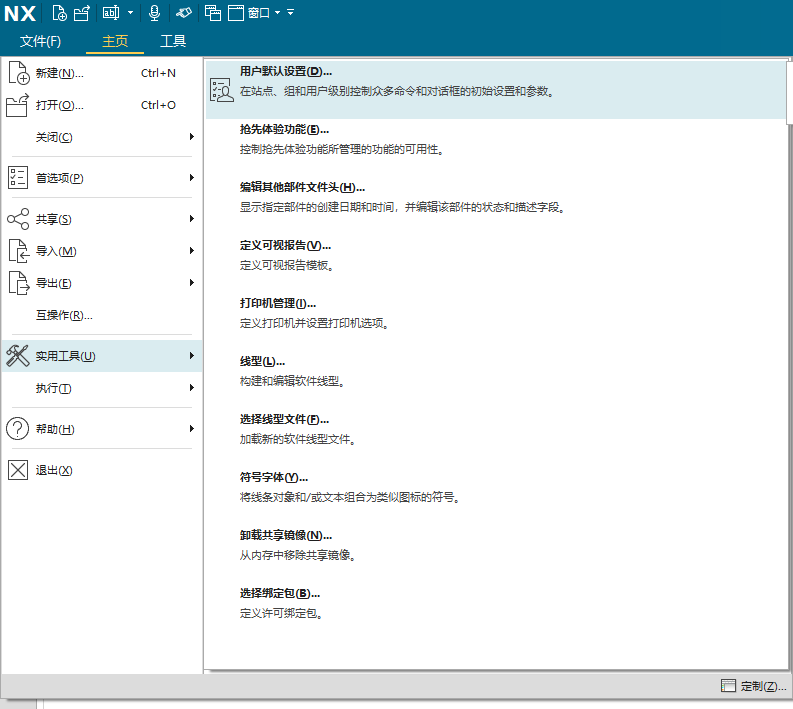

文件 – 实用工具 – 用户默认设置

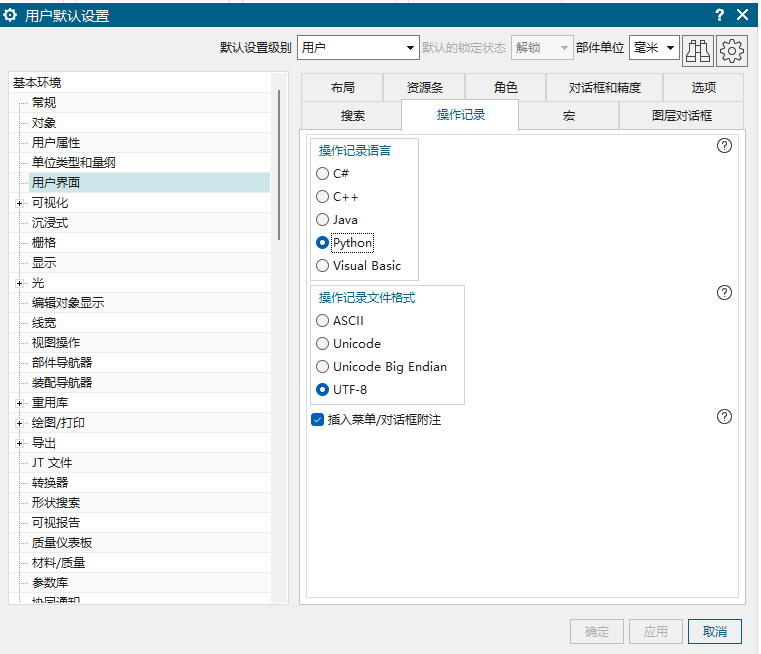

基本环境 – 用户界面 – 操作记录
操作记录语言选 Python，文件格式看自己，Python 我都用 UTF-8

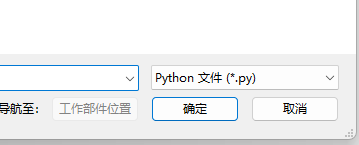

这里相当于设置默认 py，这样打开操作记录文件的时候默认也是筛选 py，不需要手动去切换文件打开对话框的筛选器

设置外部 Python

基础设置

我电脑上安装了多个版本的 Python，但是我试了 3.13.8，会出现"无法初始化 Python 解释器"的错误。

NX 内置的版本是 3.12.9，后面我试了自己装的 3.12.10，就可以正常使用，也就是要保证次版本号相同。
后续设置涉及到路径，所以需要获取 Python 路径和 NX 的安装路径。
在终端执行
可以获取已安装的 Python 的安装路径

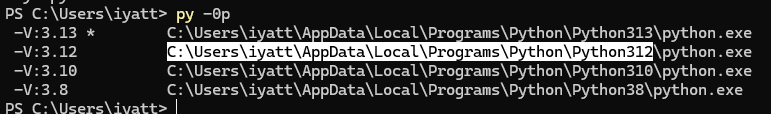

py -0p

我选中的这个路径就要用到，后称“Python路径”

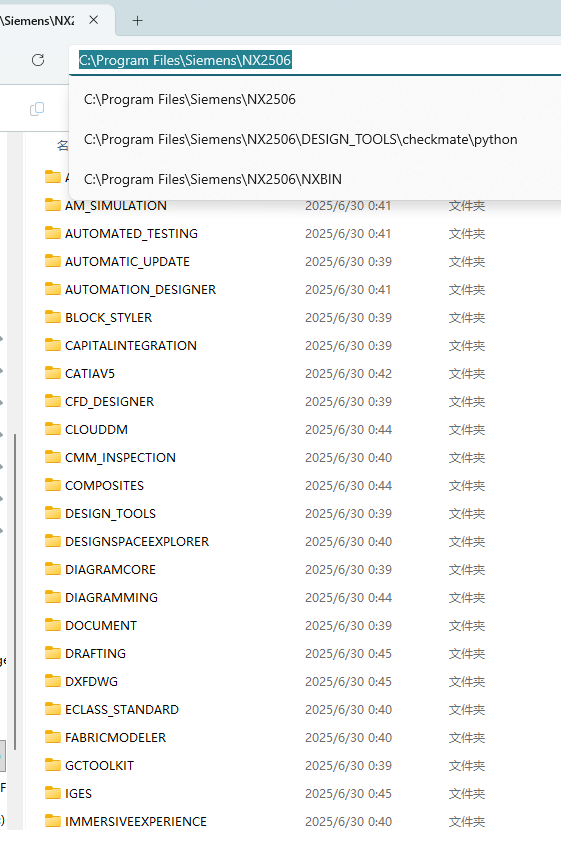

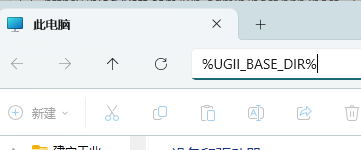

在资源管理器输入 %UGII_BASE_DIR% 回车，可以进入 NX 安装目录

这个路径要用到，后称“NX路径”

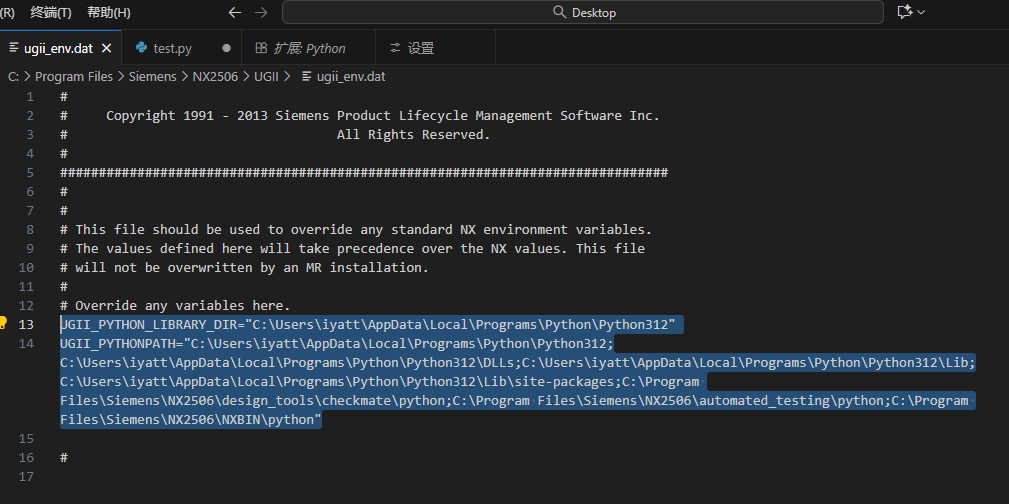

以管理员身份打开记事本，然后编辑 “NX路径\UGII\ugii_env.dat”
按下面示例写入，其中的 “Python路径” 和 “NX路径” 自行替换为上面所述的 2 个路径

UGII_PYTHON_LIBRARY_DIR="Python路径"
UGII_PYTHONPATH="Python路径;Python路径\DLLs;Python路径\Lib;Python路径\Lib\site-packages;NX路径\design_tools\checkmate\python;NX路径\automated_testing\python;NX路径\NXBIN\python"

然后可以创建一个 py 文件测试，代码可以用我开头给出的代码，启动 NX

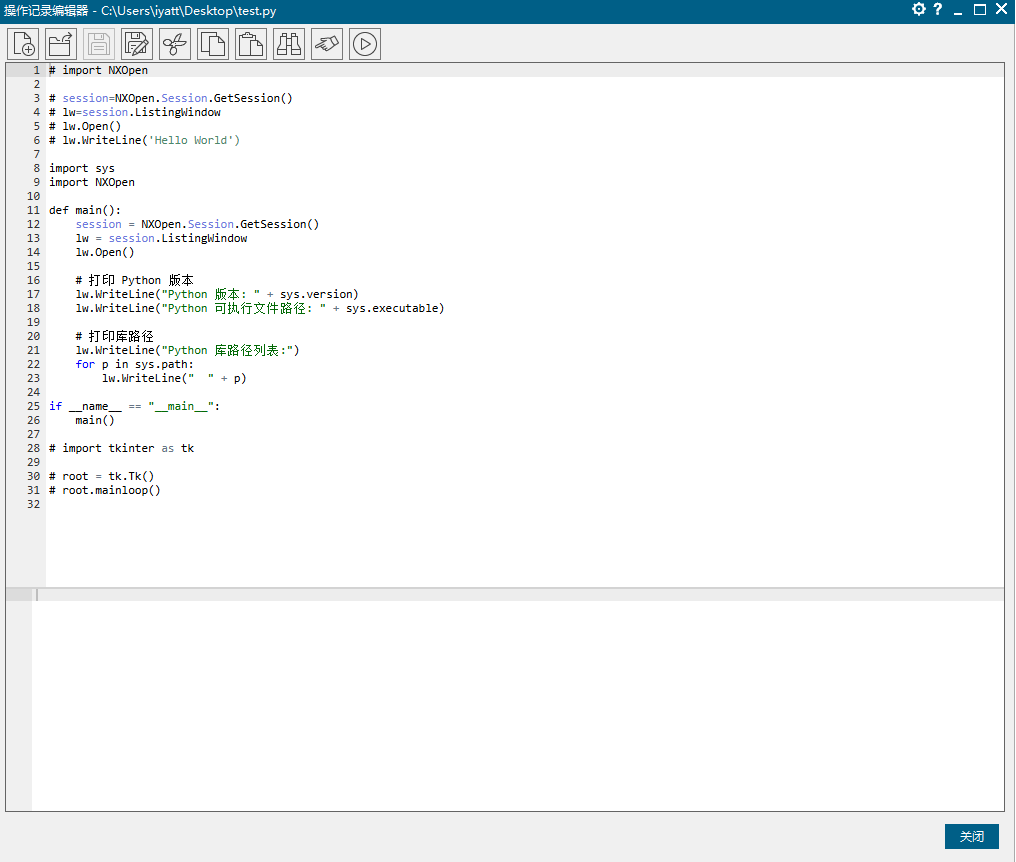

按 Alt+F8 打开操作记录管理器，或者按 Alt+F11打开操作记录编辑器，打开代码文件

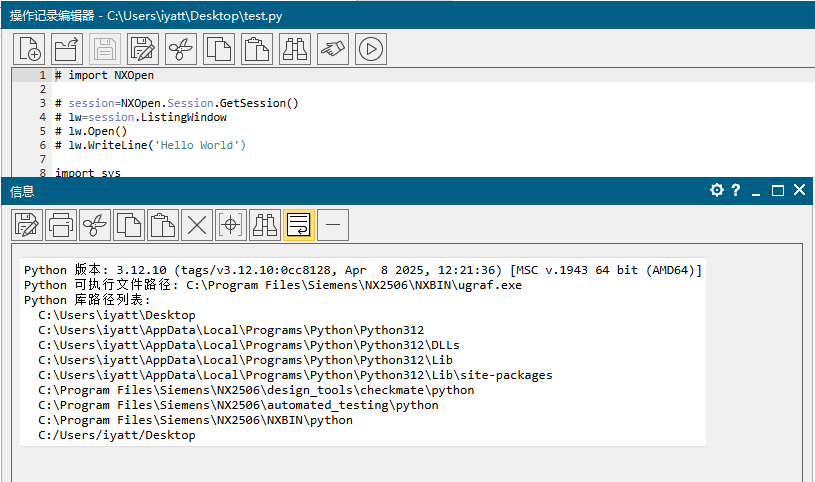

运行测试，使用我自己的 3.12.10 版本运行成功

参考文档：https://docs.sw.siemens.com/en-US/doc/209349590/PL20220512394070742.nxopen_prog_guide/xid1124926?pk_vid=442e5baf26790b5b8920bae237b838e71761483699d2d773

解决 Tkinter 无法使用的问题

当测试 Tkinter 时，发现报错
报错是说没找到 TCL，这里需要手动设置 TCL 路径

Line 0 : Traceback (most recent call last):
  File "C:\Users\iyatt\Desktop\test.py", line 30, in <module>
    root = tk.Tk()
           ^^^^^^^
  File "C:\Users\iyatt\AppData\Local\Programs\Python\Python312\Lib\tkinter\__init__.py", line 2346, in __init__
    self.tk = _tkinter.create(screenName, baseName, className, interactive, wantobjects, useTk, sync, use)
              ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^
_tkinter.TclError: Can't find a usable init.tcl in the following directories:
    {C:/Program Files/Siemens/NX2506/nxbin/lib/tcl8.6} {C:/Program Files/Siemens/NX2506/lib/tcl8.6} {C:/Program Files/Siemens/lib/tcl8.6} {C:/Program Files/Siemens/NX2506/library} {C:/Program Files/Siemens/library} {C:/Program Files/Siemens/tcl8.6.15/library} {C:/Program Files/tcl8.6.15/library}

This probably means that Tcl wasn't installed properly.

Can't find a usable init.tcl in the following directories:
    {C:/Program Files/Siemens/NX2506/nxbin/lib/tcl8.6} {C:/Program Files/Siemens/NX2506/lib/tcl8.6} {C:/Program Files/Siemens/lib/tcl8.6} {C:/Program Files/Siemens/NX2506/library} {C:/Program Files/Siemens/library} {C:/Program Files/Siemens/tcl8.6.15/library} {C:/Program Files/tcl8.6.15/library}

This probably means that Tcl wasn't installed properly.

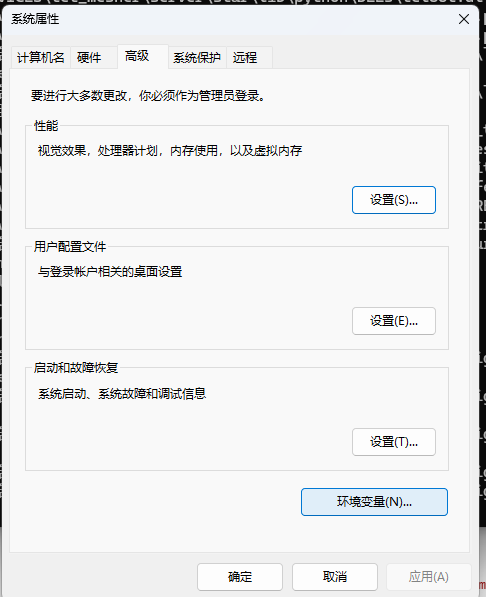

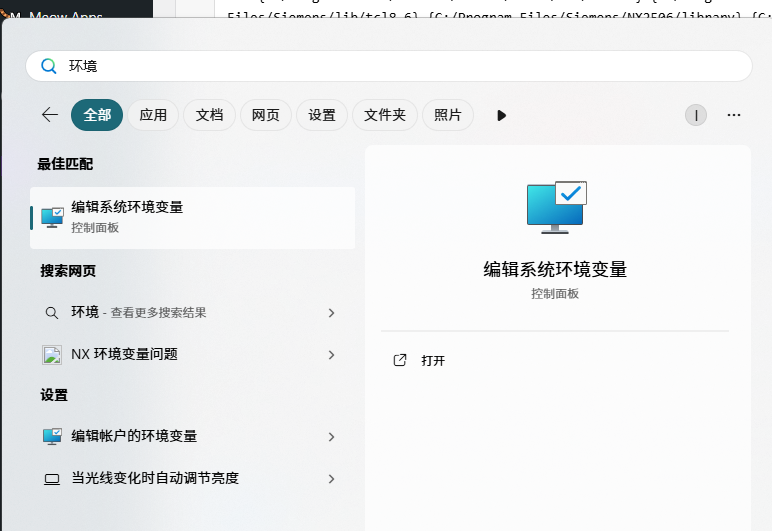

打开编辑系统环境变量

点开环境变量

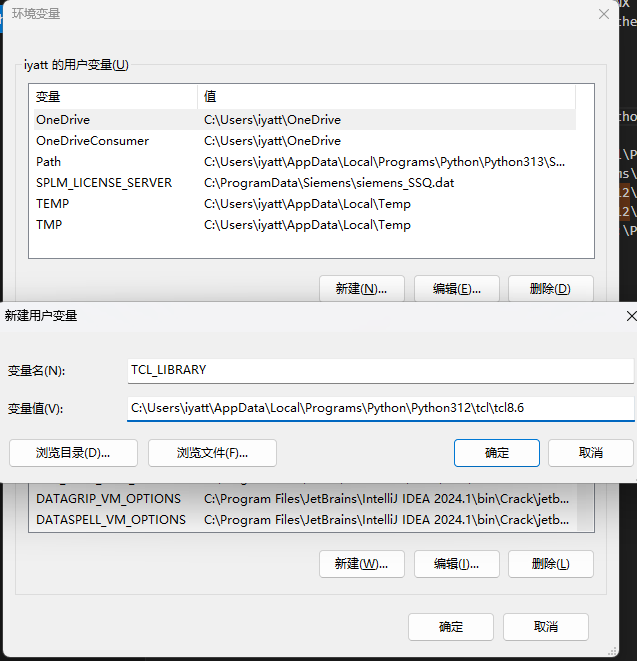

在上面用户变量部分，新建
变量名：TCL_LIBRARY
变量值：Python路径\tcl\tcl8.6

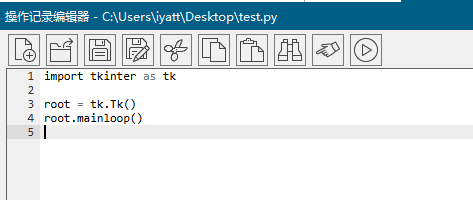

用代码运行测试

import tkinter as tk

root = tk.Tk()
root.mainloop()

运行后创建图形窗口成功

使用 VScode 作为编辑器

目前还没有直接用 VScode 调试的方法，只是可以设置用 VScode 写代码，有代码提示，效率比用 NX 的编辑器高，运行还是得在 NX 里执行。

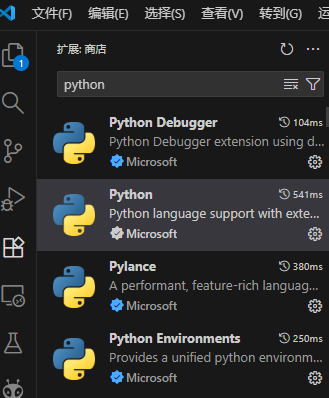

VScode 已安装 Python 插件的情况下

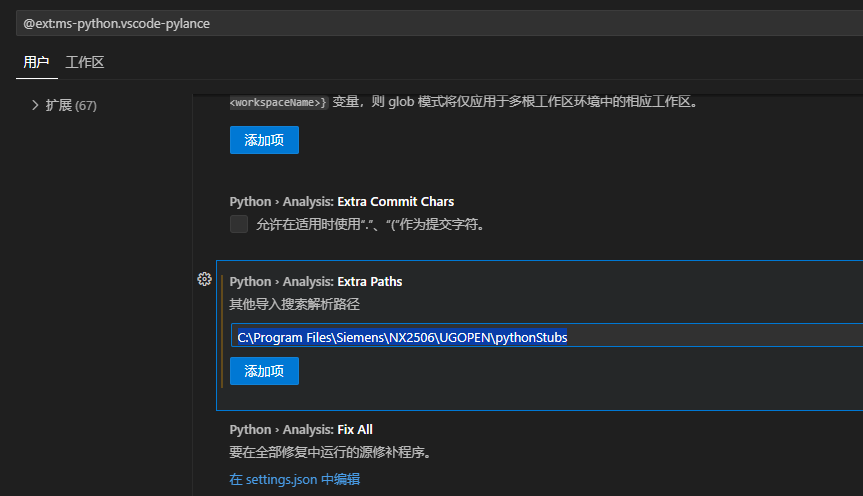

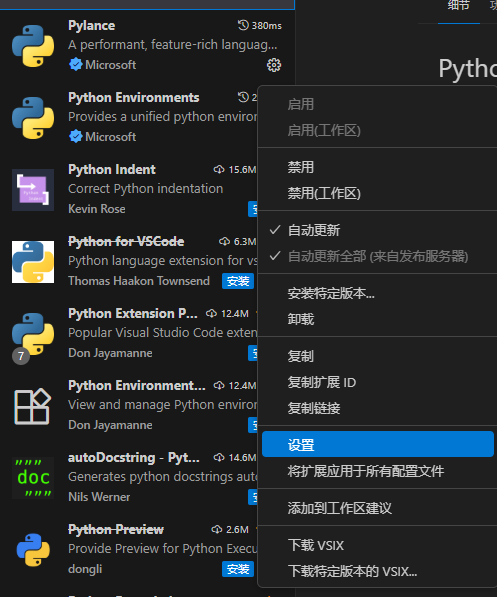

打开 Pylance 的设置

在 Extra Paths 设置

NX路径\UGOPEN\pythonStubs

这样用 VScode 写代码的时候就可以提示 NXopen 的库函数
