Siemens NX 2506（UG）图纸模板

By IYATT-yxPosted on Posted in all, CAD/CAM, Python, Siemens NX（旧称 UG）Tagged , , , , , , , ,

最近更新于 2026-04-16 17:08

前言

2025/10/27
刚从 Solidworks 换成 NX 建模和出图纸，还在不断摸索 NX 的图纸使用，本篇将摸索经验汇总记录。主要是实现修改模板做到一键填写图纸标题栏（值来源于零件属性），以及一些改进设置。
注意本文适用于中文语言设置下，其它语言下模板路径设置是不同的。

零件属性模板

创建

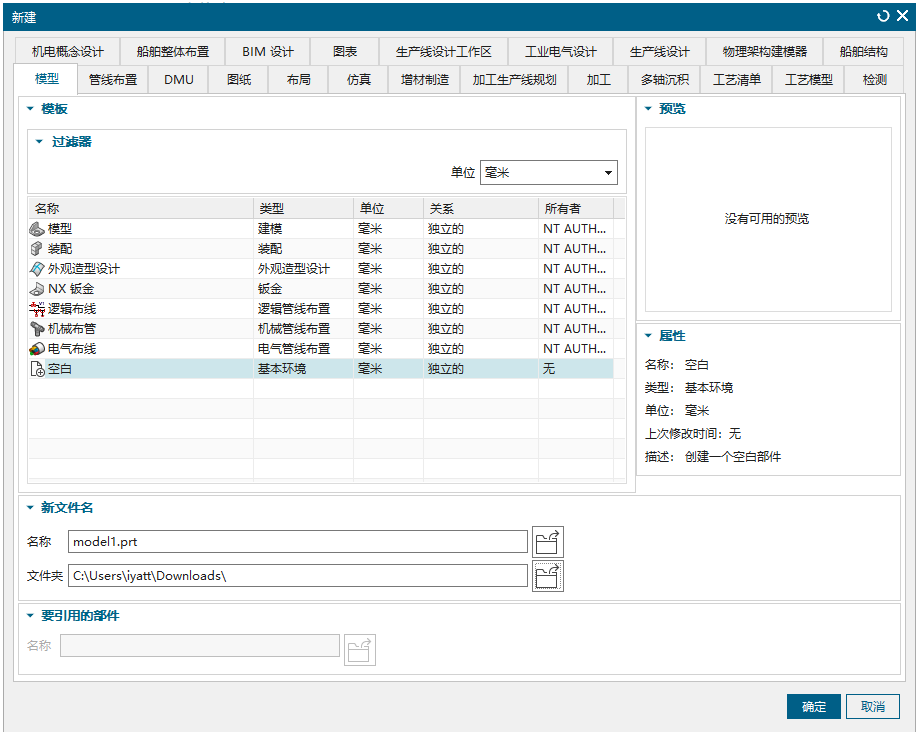

新建一个空白文件
file

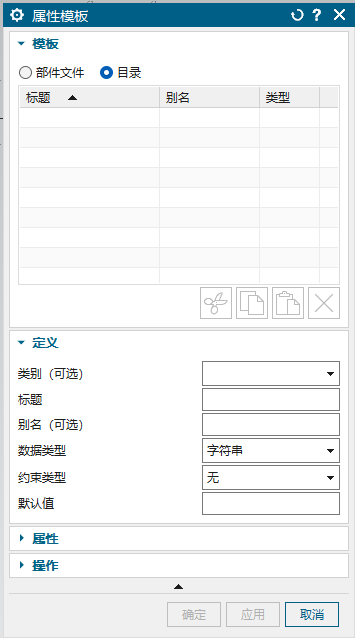

打开属性模板

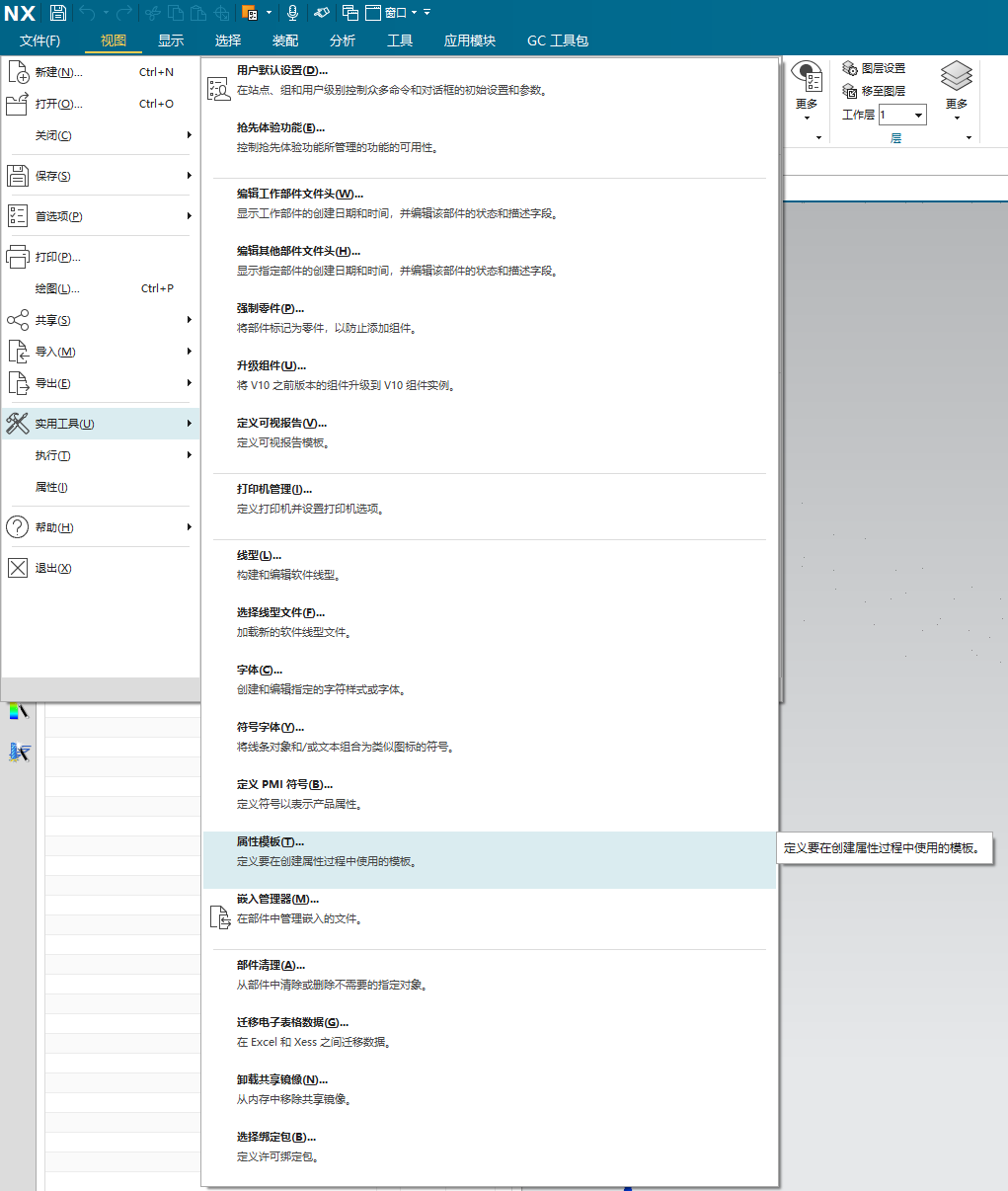

文件 – 实用工具 – 属性模板
file

切换到目录
file

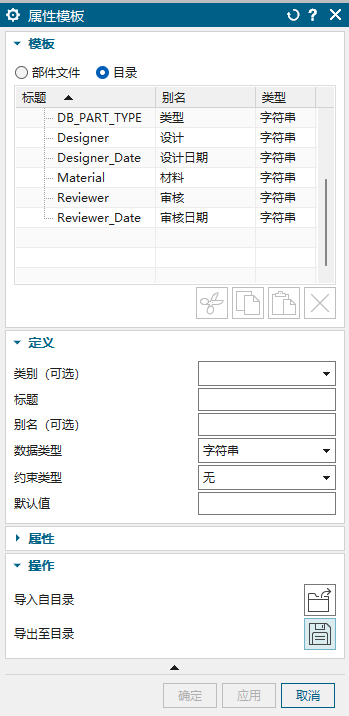

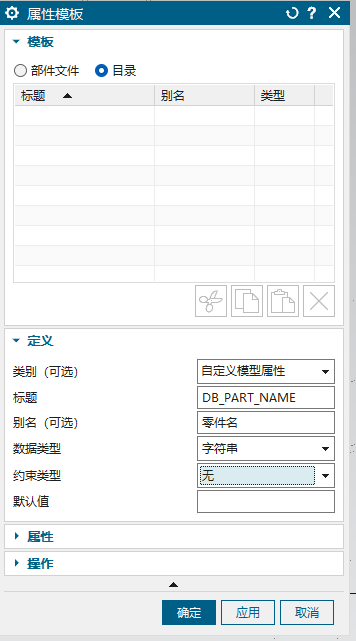

开始创建属性，这里类别我都统一写的“自定义模型属性”，每次设置后点“应用”就不会关闭窗口
file

  • DB_PART_NAME 零件名 字符串
  • DB_PART_NO 图号 字符串
  • DESIGNER 设计 字符串
  • Designer_Date 设计日期 字符串
  • CHECKER 校对 字符串
  • Checker_Date 校对日期 字符串
  • AUDITOR 审核 字符串
  • Auditor_Date 审核日期 字符串
  • APPROVER 批准 字符串
  • Approver_Date 批准日期 字符串
  • DB_PART_TYPE 类型 字符串
  • DMaterial 材料 字符串
  • CompanyName 公司名 字符串

创建好后，展开操作，导出至目录
file

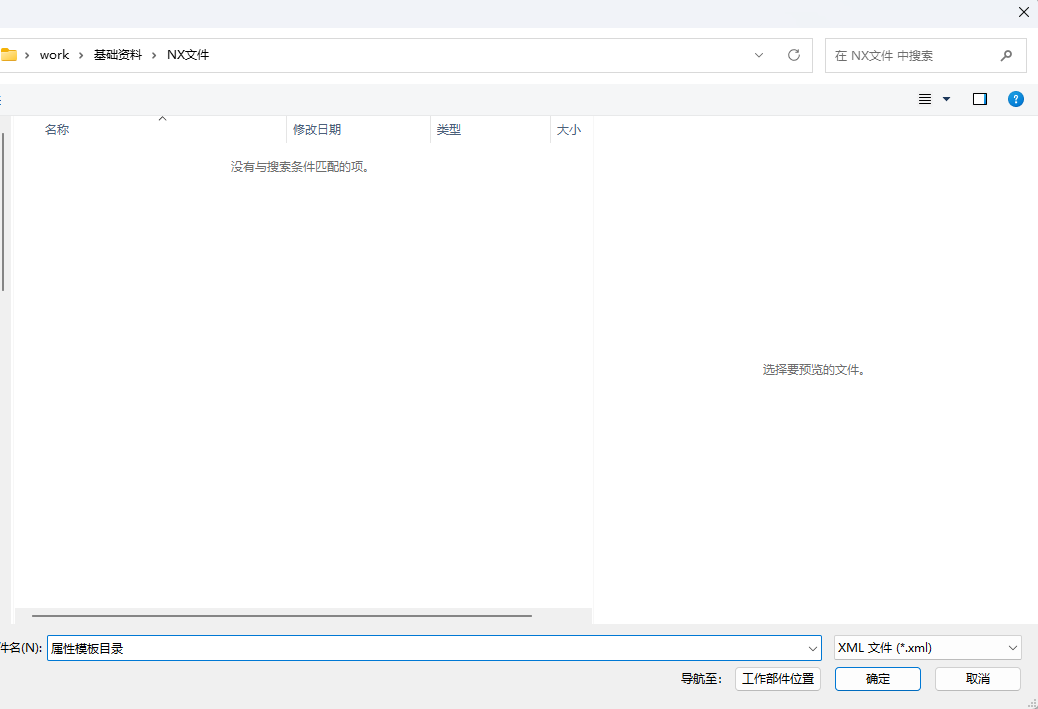

选一个固定目录保存，并命名文件
file

修改默认属性模板

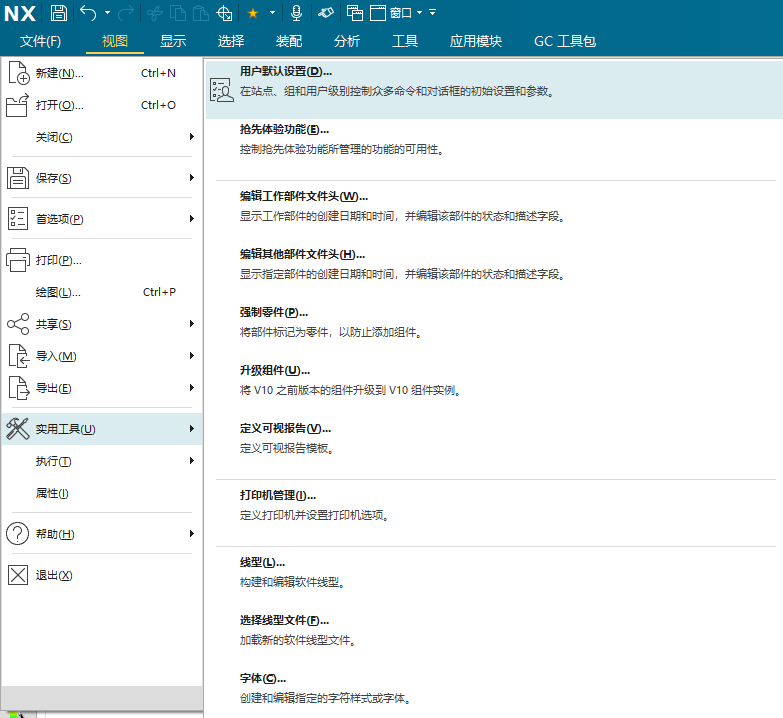

文件 – 实用工具 – 用户默认设置
file

基本环境 – 用户属性，在 Windows 那里点击“浏览”，选择前面导出的文件，修改后重启 NX 生效，前面创建的空白文件可以不用保存
file

设置生效后，新建零件或打开零件也都有这些属性
在装配导航器的零件上右键属性就能看到对应零件的属性

如果要恢复可以设为原值：%UGII_TMP_DIR%\NXAttributeCatalog.xml

批量编辑属性

在装配导航器重可以同时选择多个零件，按住Ctrl就是累计点选，按住Shift就是选中两次点击之间的所有零件，然后右键，点开属性，可以进行批量编辑
file

Python 脚本自动化

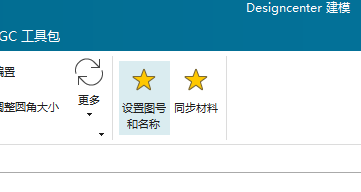

将脚本添加快捷按钮，参考：https://blog.iyatt.com/?p=22144#%E4%B8%BA%E8%87%AA%E5%AE%9A%E4%B9%89%E5%91%BD%E4%BB%A4%E6%B7%BB%E5%8A%A0%E6%89%A7%E8%A1%8C%E6%8C%89%E9%92%AE

添加按钮后，点击即可执行代码
file

更新图号和名称

我设计工装时，文件的命名都是 "图号 名称.prt"，这里就写了一个脚本，实现自动分解文件名填给 DB_PART_NO 和 DB_PART_NAME 两个属性。

import NXOpen
import os

def main():
    session = NXOpen.Session.GetSession()
    work_part = session.Parts.Work
    lw = session.ListingWindow
    lw.Open()

    if not work_part:
        lw.WriteLine("未检测到活动零件。")
        return

    # 从顶层装配开始递归处理所有组件
    root_component = work_part.ComponentAssembly.RootComponent
    if root_component is None:
        # 当前是单个零件
        update_part_attributes(work_part, lw)
    else:
        # 当前是装配体
        process_component_recursive(root_component, lw)

    lw.WriteLine("\n=== 属性更新完成 ===")

def process_component_recursive(component, lw):
    """递归遍历组件及其子组件"""
    try:
        # 获取组件对应的零件对象
        part = component.Prototype
        if part is not None:
            update_part_attributes(part, lw)
    except Exception as e:
        lw.WriteLine("组件处理失败：{} -> {}".format(component.DisplayName, e))

    # 递归子组件
    for child in component.GetChildren():
        process_component_recursive(child, lw)

def update_part_attributes(part, lw):
    """根据零件文件名更新属性"""
    try:
        if not part.IsFullyLoaded:
            part.LoadFully()

        filename = os.path.basename(part.FullPath)
        name_without_ext, ext = os.path.splitext(filename)

        # 拆分格式 “图号 名称.prt”
        parts = name_without_ext.split(" ", 1)
        if len(parts) != 2:
            lw.WriteLine("❌ 文件名不符合规则: {}".format(filename))
            return

        part_no, part_name = parts

        # 设置属性
        set_nx_attribute(part, "DB_PART_NO", part_no)
        set_nx_attribute(part, "DB_PART_NAME", part_name)

        lw.WriteLine("✔ [{}] DB_PART_NO='{}', DB_PART_NAME='{}'".format(
            filename, part_no, part_name
        ))

    except Exception as e:
        lw.WriteLine("更新零件失败：{} -> {}".format(part.FullPath, e))

def set_nx_attribute(part, attr_name, value):
    """设置或更新属性"""
    part.SetUserAttribute(attr_name, -1, value, NXOpen.Update.Option.Now)

if __name__ == "__main__":
    main()

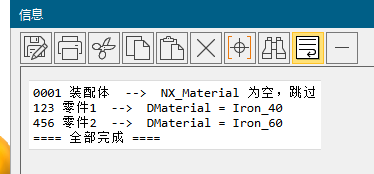

同步材料

将材料值从系统属性 NX_MATERIAL 同步到自定义属性 DMaterial

import NXOpen

def main():
    session = NXOpen.Session.GetSession()
    lw = session.ListingWindow
    lw.Open()

    # 获取当前工作部件（若是装配，则后续递归遍历）
    work_part = session.Parts.Work

    # 用集合去重，避免装配中多次实例化同一 part 文件
    processed = set()

    def process_part(part):
        """递归处理装配并给每个零件写 DMaterial"""
        if part is None:
            return
        # 按完整路径去重
        key = part.FullPath
        if key in processed:
            return
        processed.add(key)

        # 取 NX_Material（系统只读属性）
        nx_mat = part.GetStringAttribute("NX_Material")

        if nx_mat:
            # 写入/覆盖 DMaterial
            part.SetUserAttribute("DMaterial", 0, nx_mat, NXOpen.Update.Option.Now)
            lw.WriteLine(f"{part.Leaf}  -->  DMaterial = {nx_mat}")
        else:
            lw.WriteLine(f"{part.Leaf}  -->  NX_Material 为空，跳过")

        # 若是装配，继续递归
        if part.ComponentAssembly.RootComponent:
            for comp in part.ComponentAssembly.RootComponent.GetChildren():
                child_part = comp.Prototype
                process_part(child_part)

    # 从工作部件开始
    process_part(work_part)
    lw.WriteLine("==== 全部完成 ====")

if __name__ == "__main__":
    main()

质量属性

设置自动创建质量属性

打开用户默认设置
基本环境 – 材料/质量

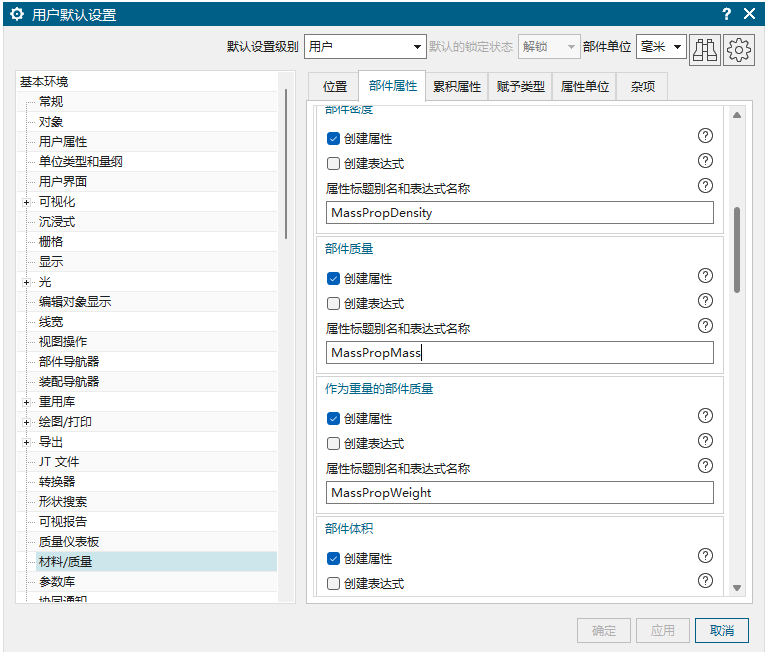

在部件属性选项里，确保质量相关的属性勾选了“创建属性”
file

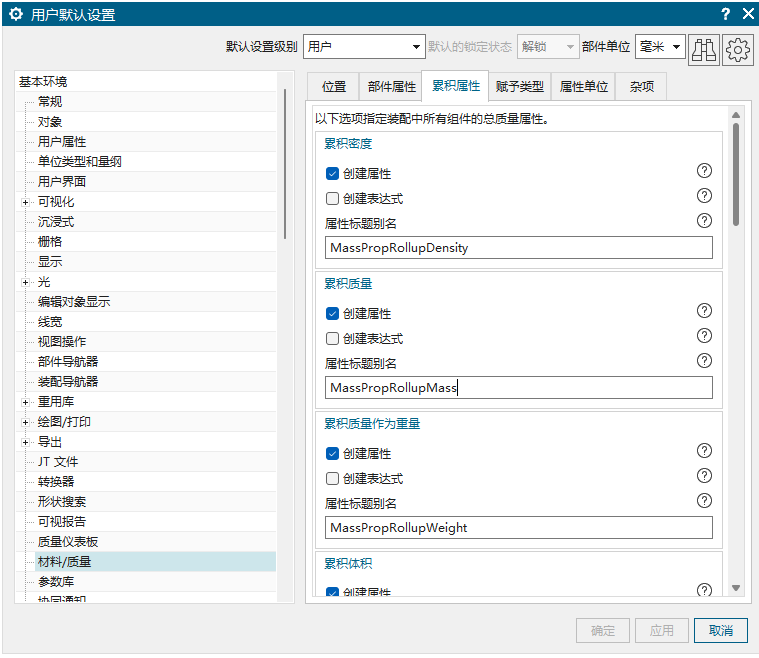

在累计属性选项里，确保质量相关的属性勾选了“创建属性”
file

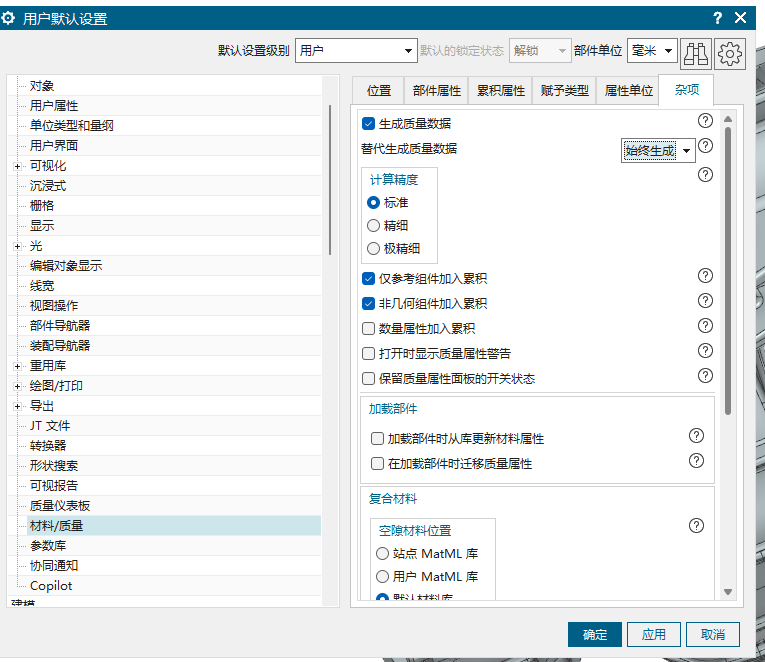

在杂项选项里，勾选“生成质量数据”，并将“替代生成质量数据”选为“始终生成”
file

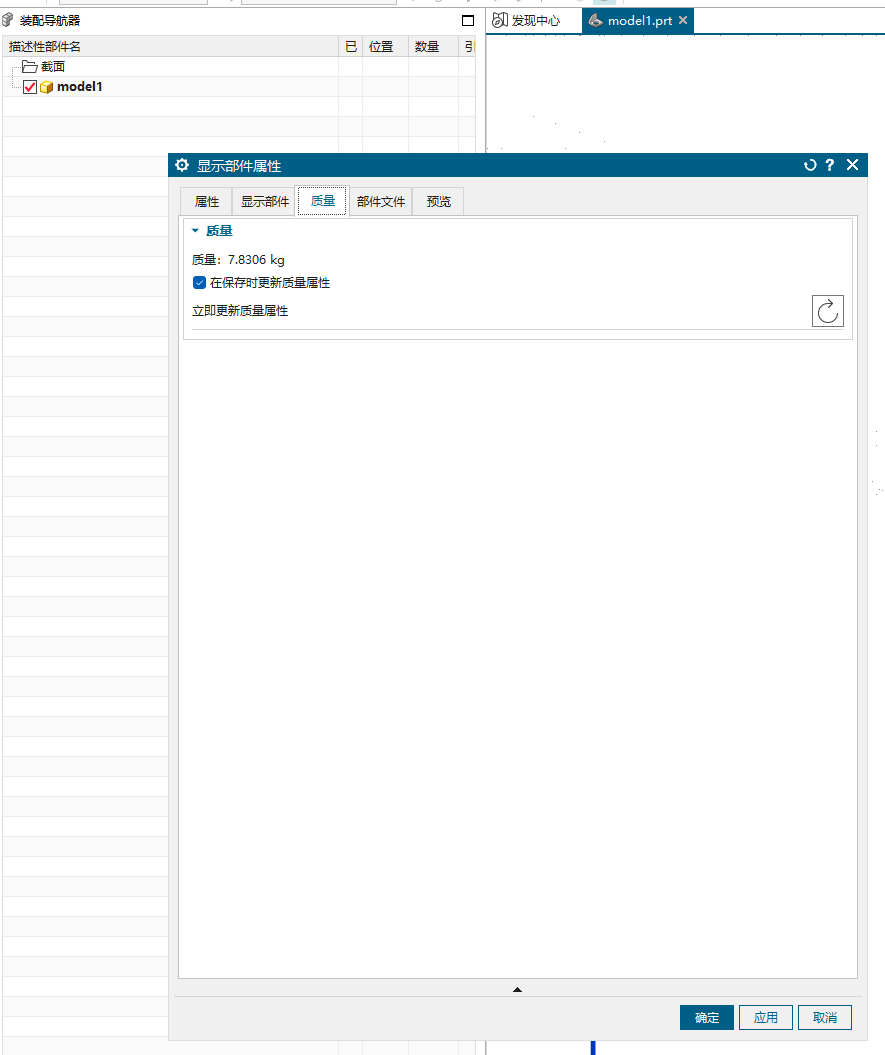

测试：新建一个零件，随意建模一个实体，并保存文件，在零件上右键属性，在质量选项卡下可以看到质量
file

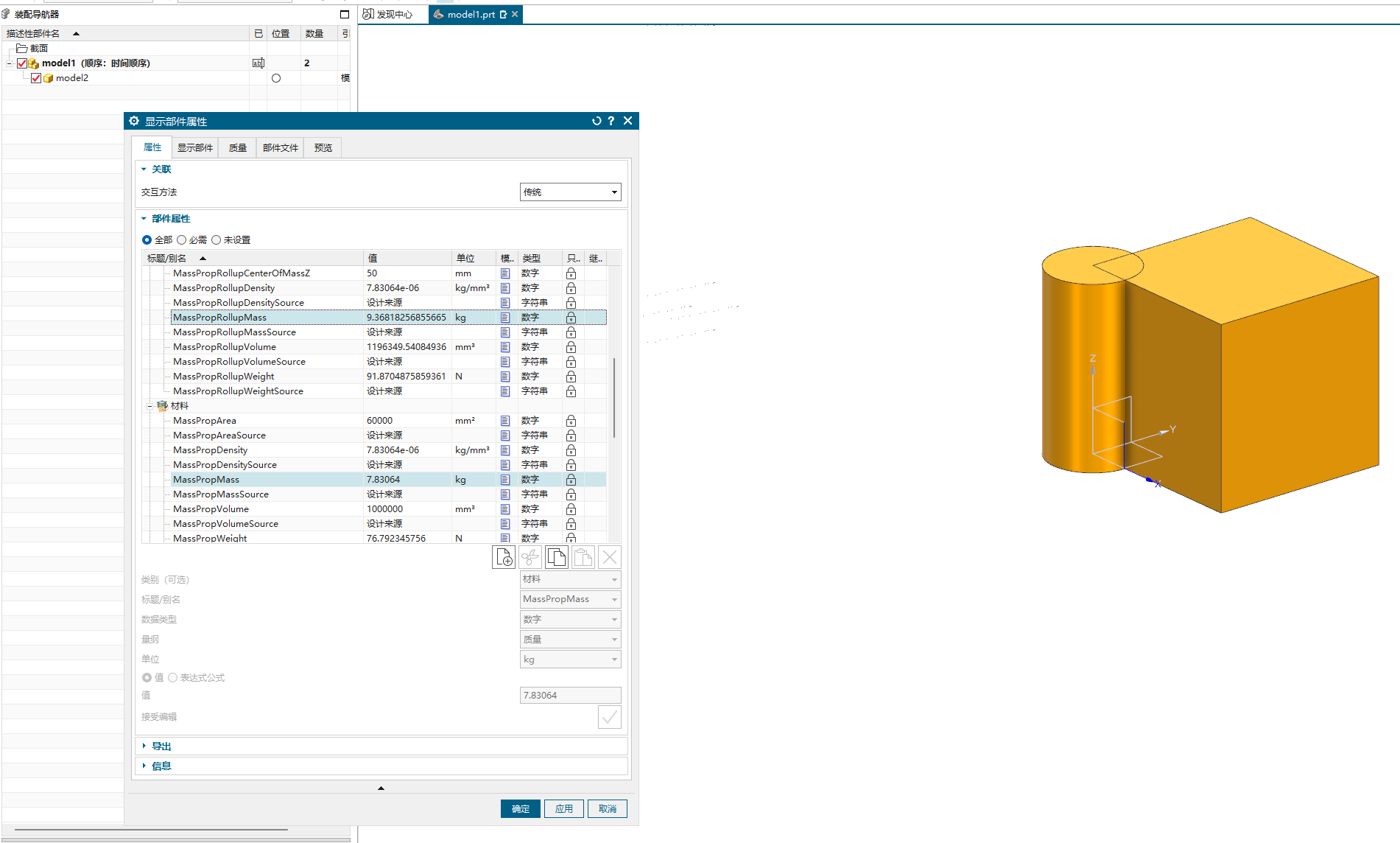

然后我创建了一个子零件，在属性选项卡可以看到“MassPropRollupMass”的值就是累计质量（所选装配体的总质量），“MassPropMass”是当前零件的质量
file

制图标准

打开用户默认设置，左边点到制图，右边制图标准选GB，然后点定制标准
file

点另存为
file

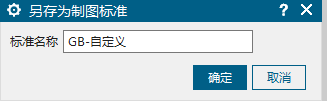

这里我取名为GB-自定义
file

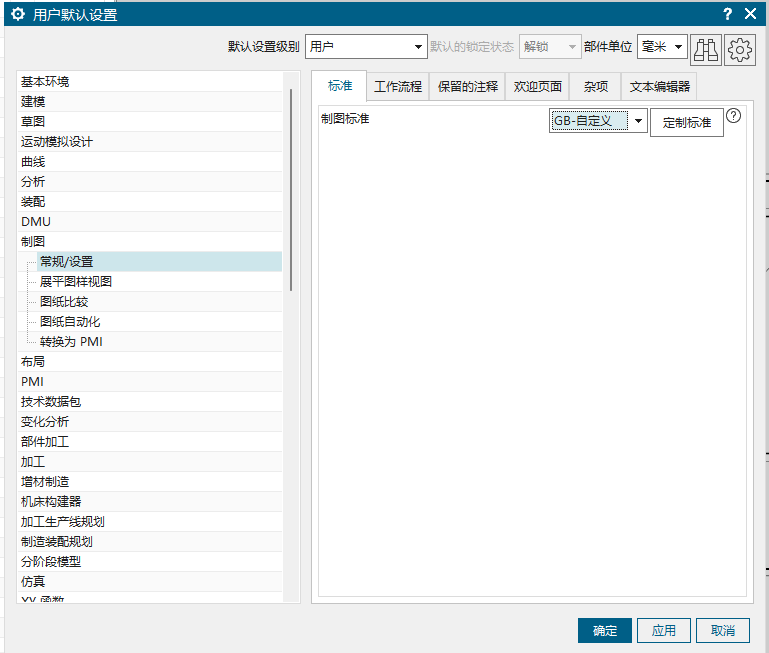

然后返回到用户默认设置，制图标准选刚才另存的标准GB-自定义，然后点应用将其设为默认。
file

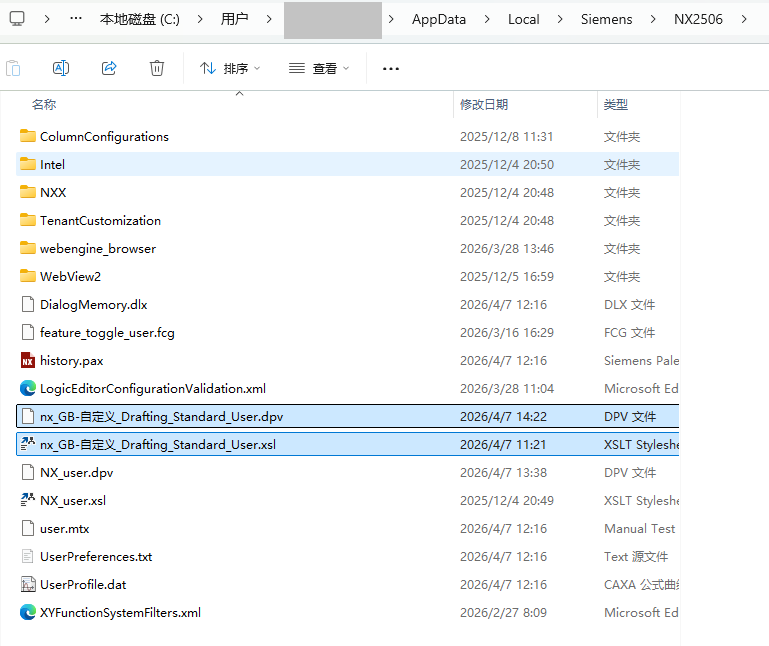

用文件资源管理器打开

%USERPROFILE%\AppData\Local\Siemens\NX2506

就可以看到有 2 个配置文件，后面其它电脑可以同样复制这 2 个文件再设置为默认即可。
file

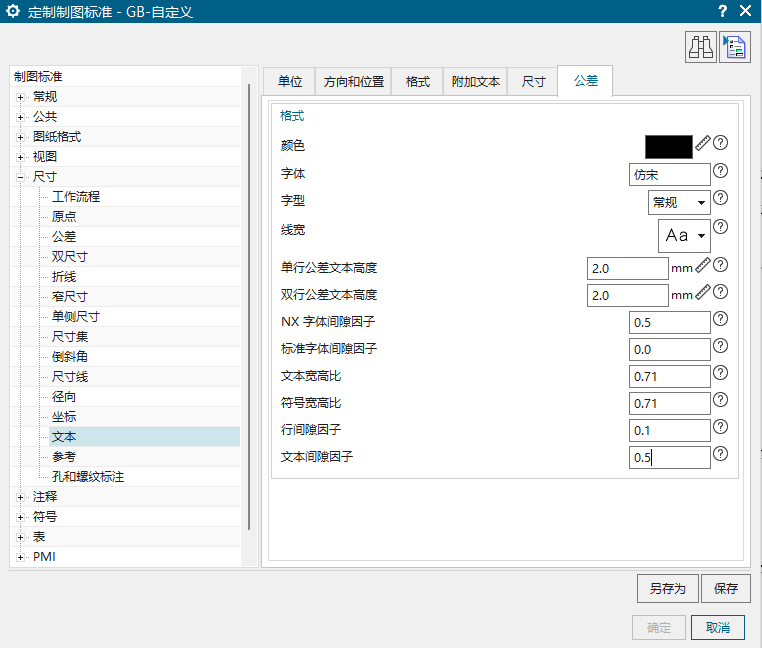

然后再点定制标准进行具体设置。

字体相关设置

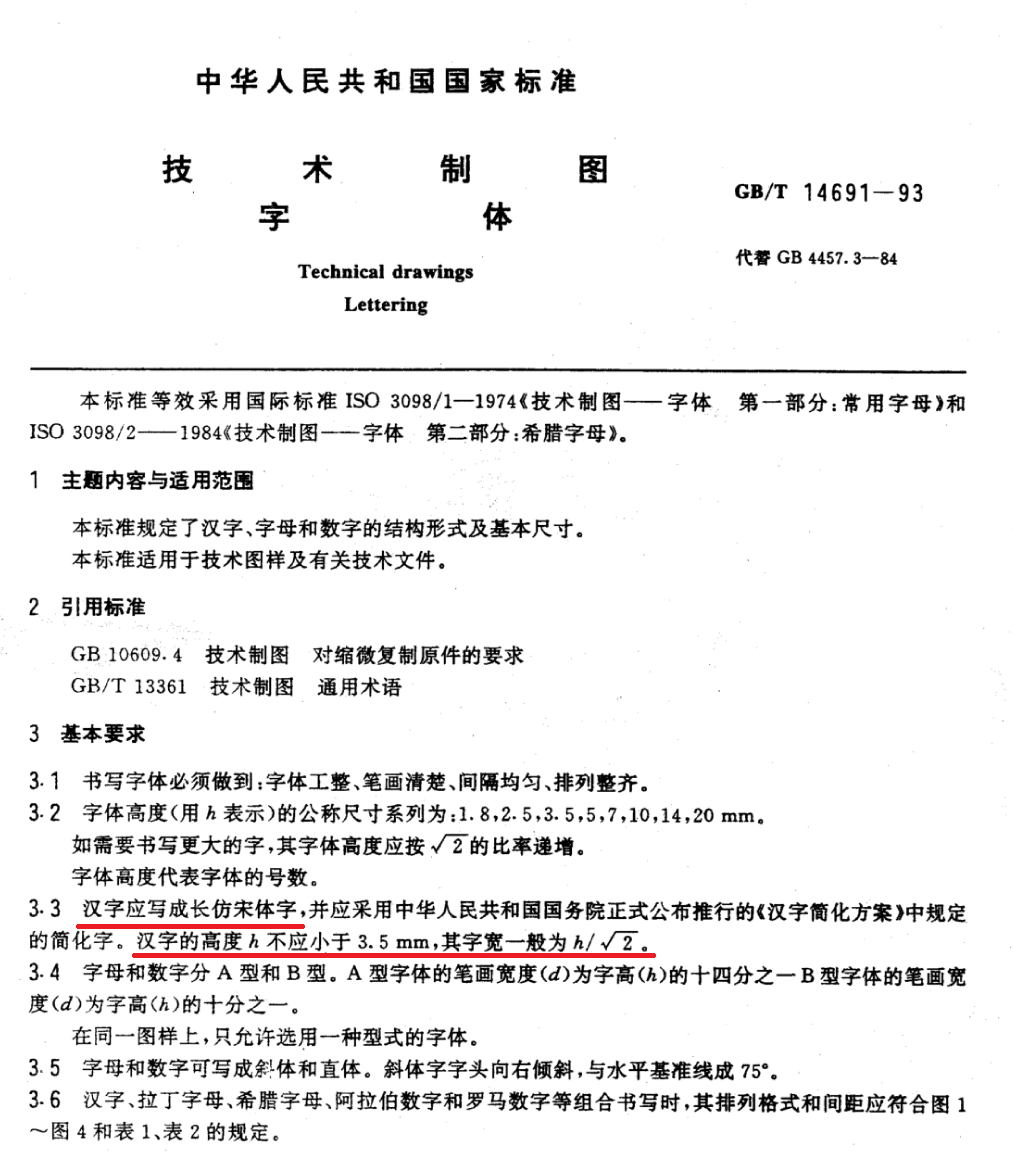

参考现行标准《GB/T 14691-1993》，字体使用长仿宋体，字宽=\frac{字高}{\sqrt2}\approx0.71\times字高。也就是仿宋体，但字体高度:宽度=1:0.71。
file

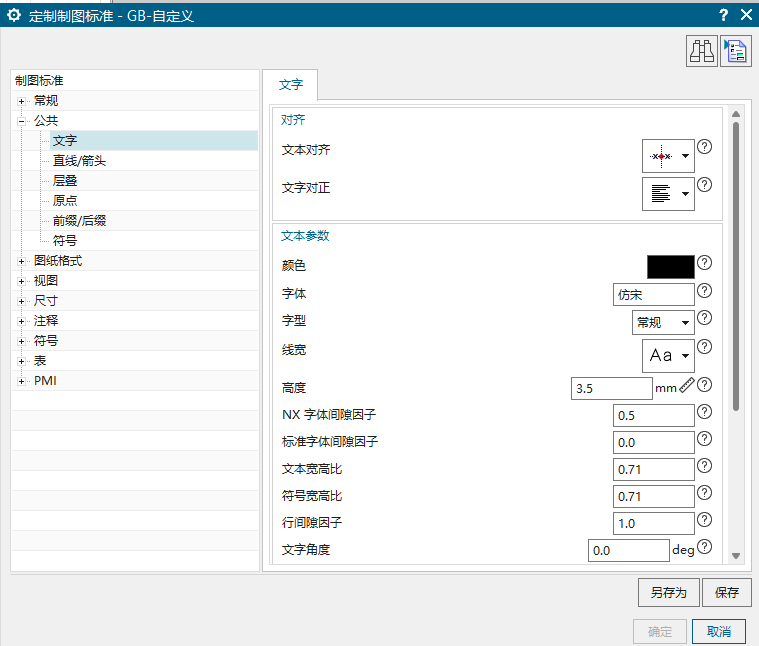

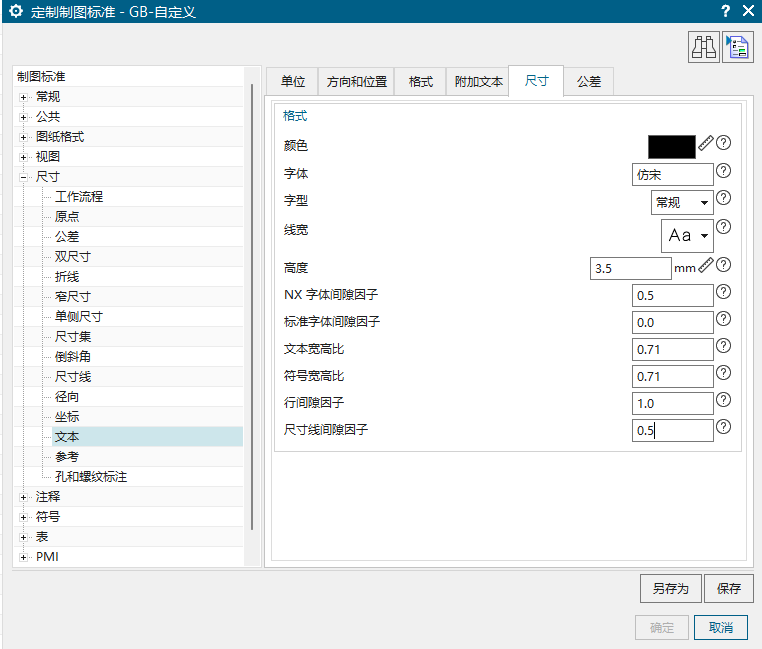

公共-文字

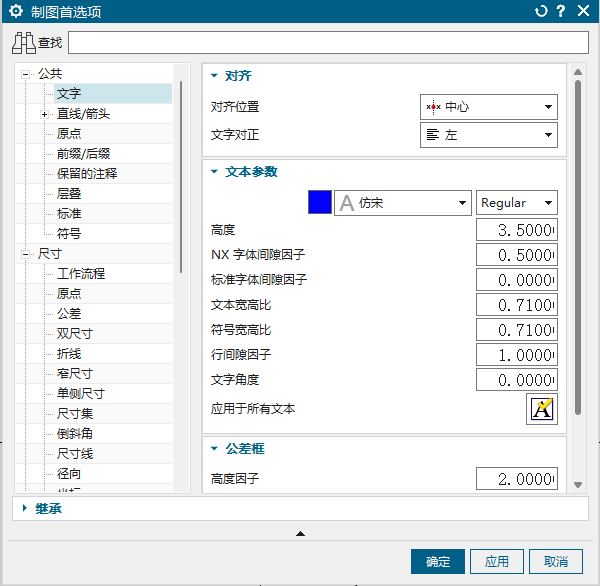

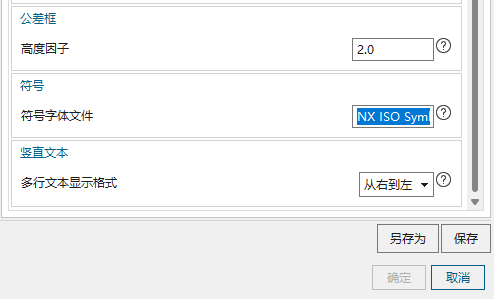

字体选仿宋，高度3.5，宽高比设置为0.71，符号字体文件为 NX ISO Symbols
file
file

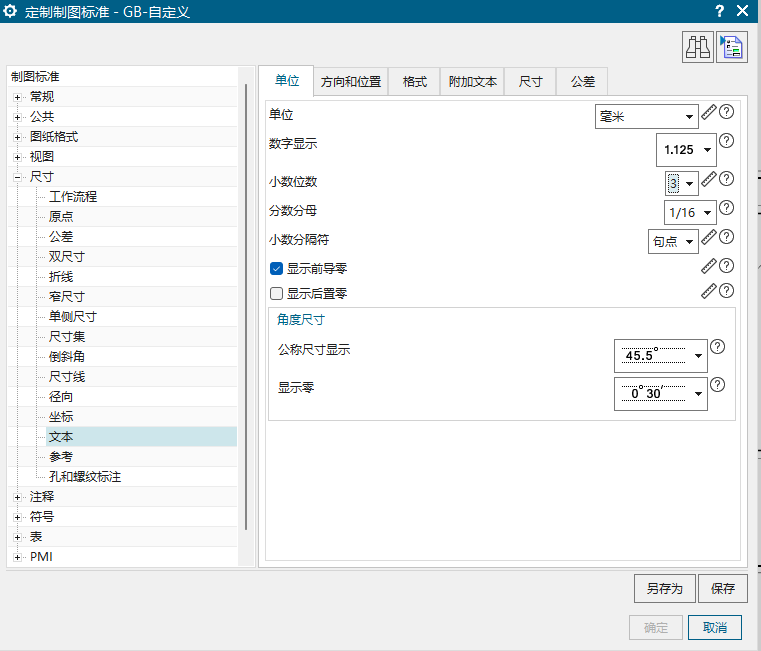

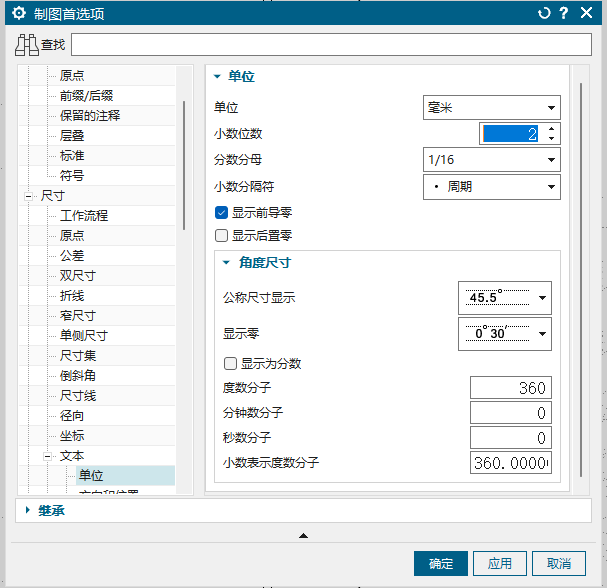

尺寸-文本-单位

小数位数 3，一般机加工 3 位小数足够
file

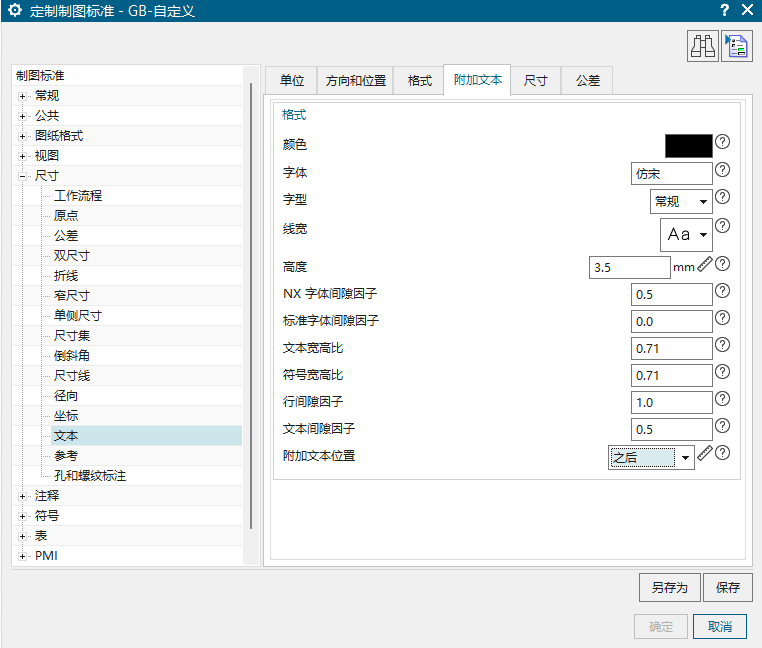

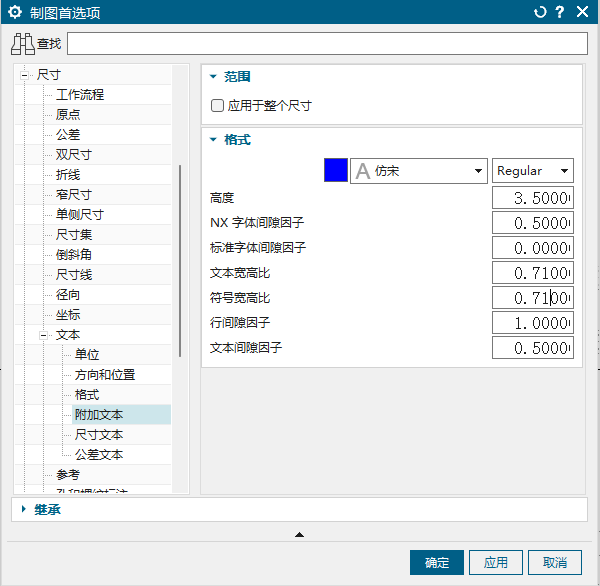

尺寸-文本-附加文本

file

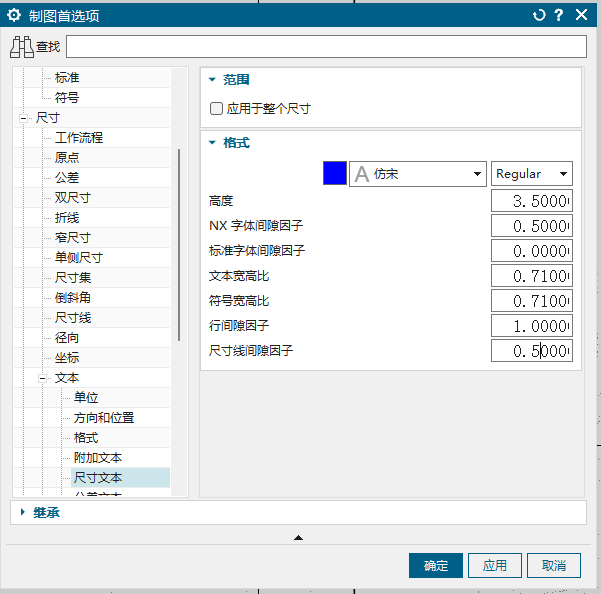

尺寸-文本-尺寸

file

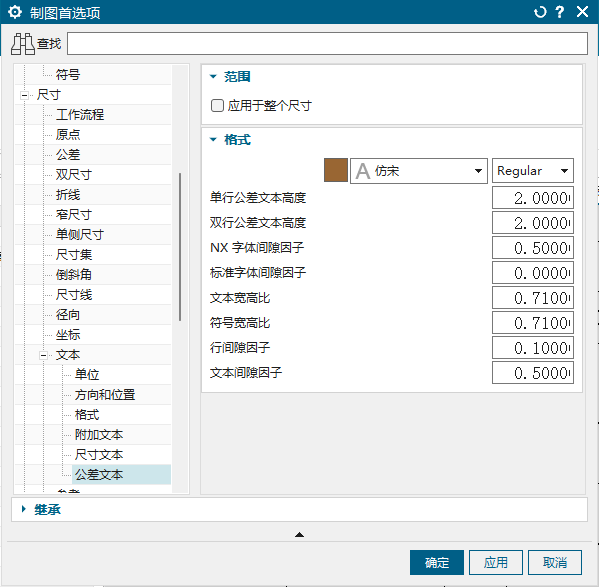

尺寸-文本-公差

file

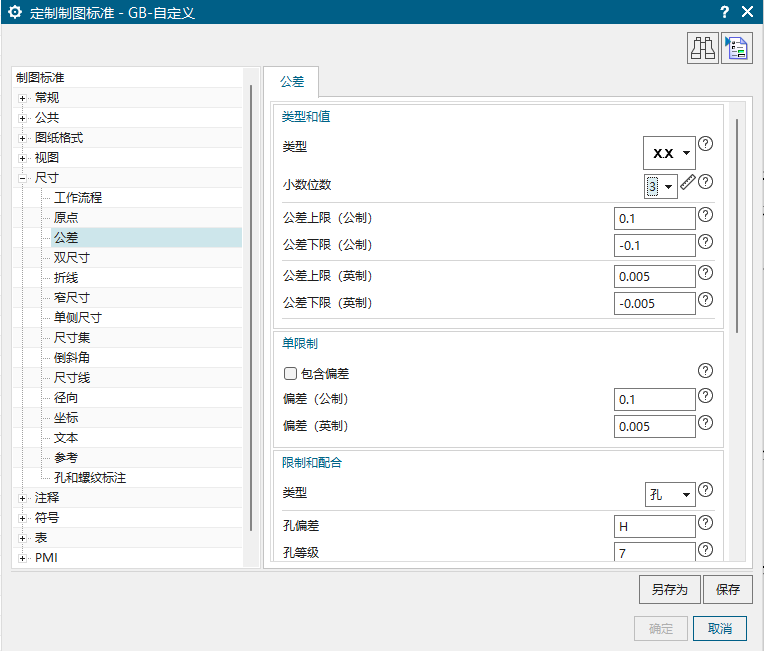

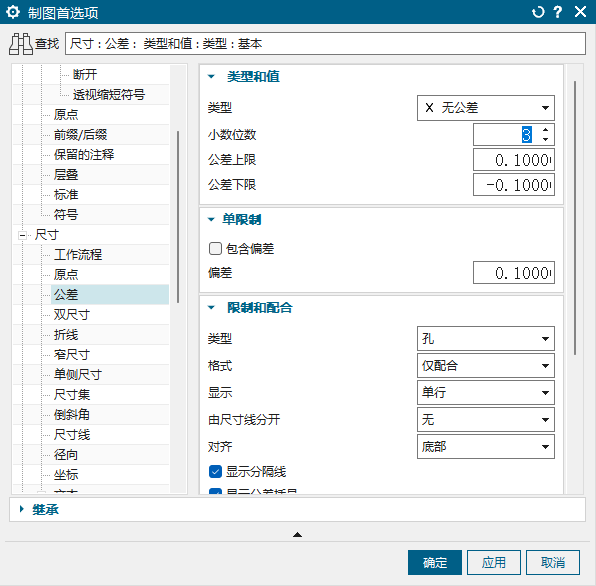

尺寸-公差

小数位数：3
file

孔和螺纹标注设置

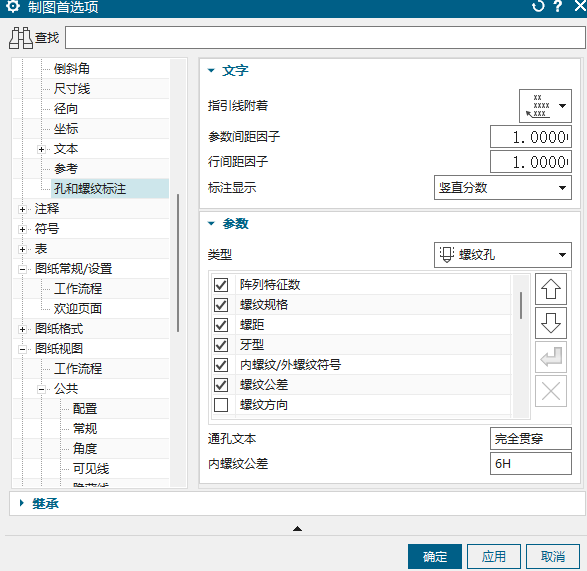

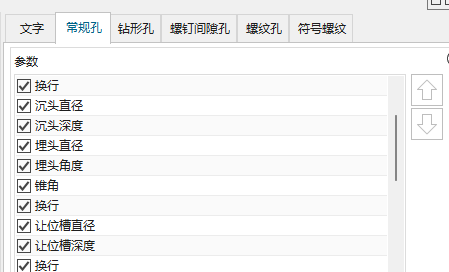

展开尺寸-孔和螺纹标注，有：常规孔、钻形孔、螺钉间隙孔、螺纹孔、符号螺纹，可以分别设置，主要是根据需要设置标注内容以及汉化（加工的人可能看不懂英语名称）。

默认的标注内容有点多，不需要的可以不勾选。
file

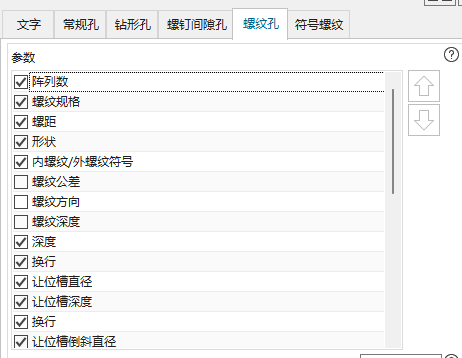

比如螺纹孔的螺纹公差默认省略就是6H，根本就不需要固定标注6H。反而如果不是要6H的时候，还要再去删掉6H手动添加需要的公差。不如一开始就不标注6H，需要非6H公差时自己输入即可。

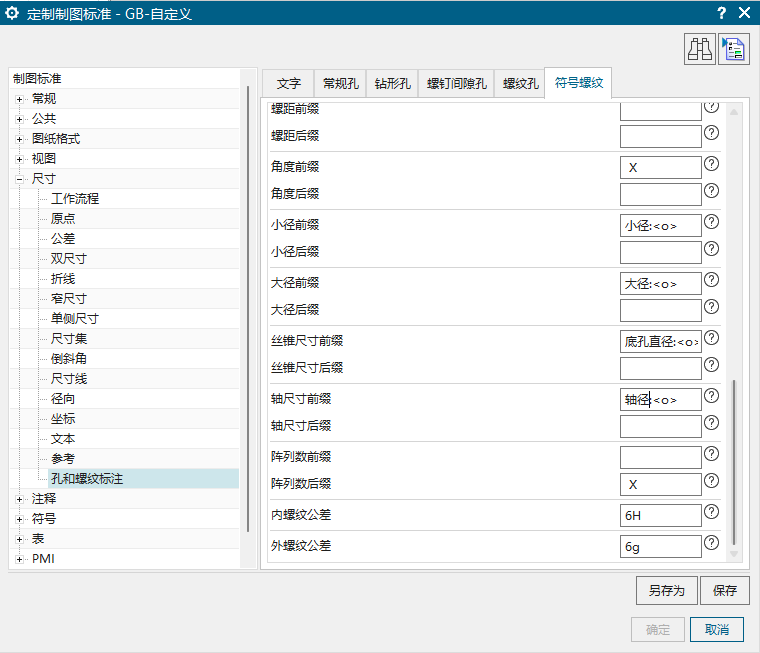

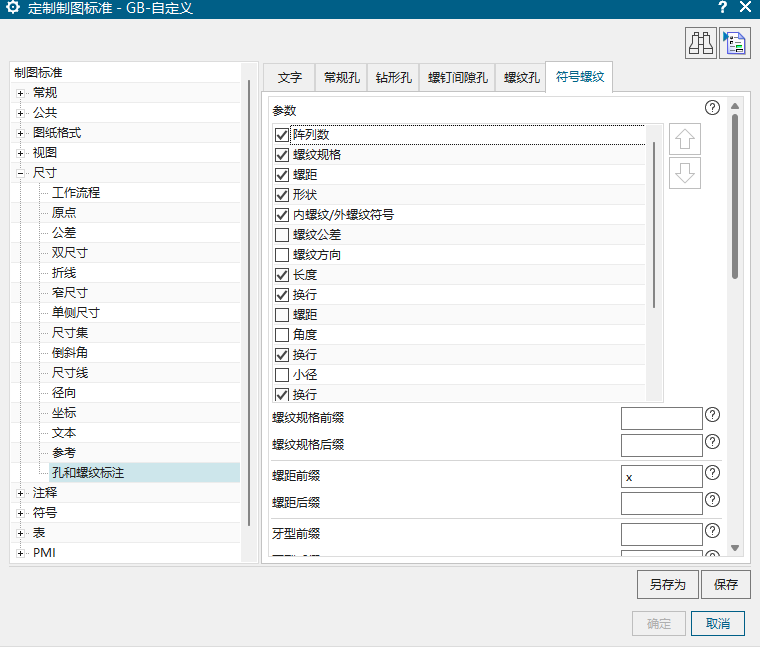

符号螺纹也不勾选螺纹公差。
file
file

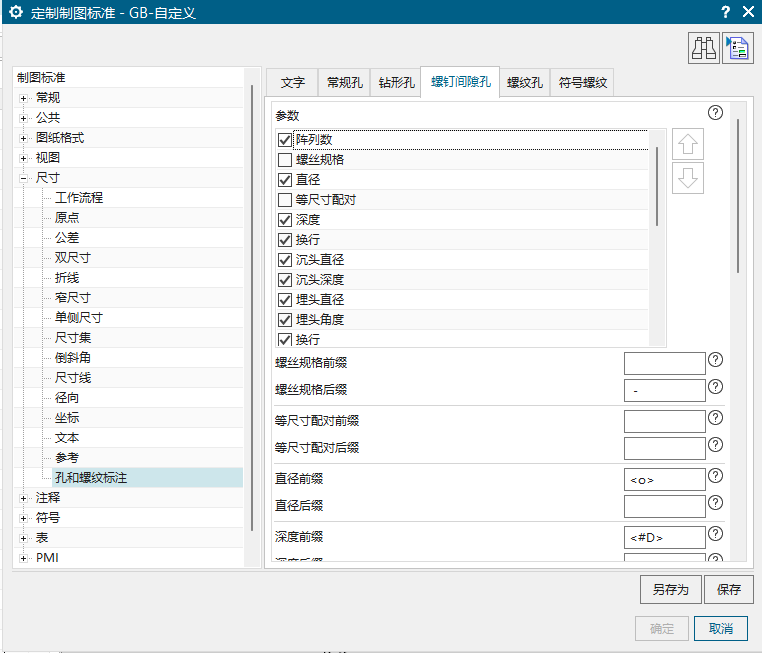

螺纹间隙孔不勾选等尺寸配对，这个勾选了会显示螺纹间隙孔的配对松紧，如H12、H13、H14。
file

螺纹间隙孔不勾选螺丝规格，这个勾选了还会显示螺纹是多大的，没啥意义，只需要标注出这个螺丝过孔的大小即可
file

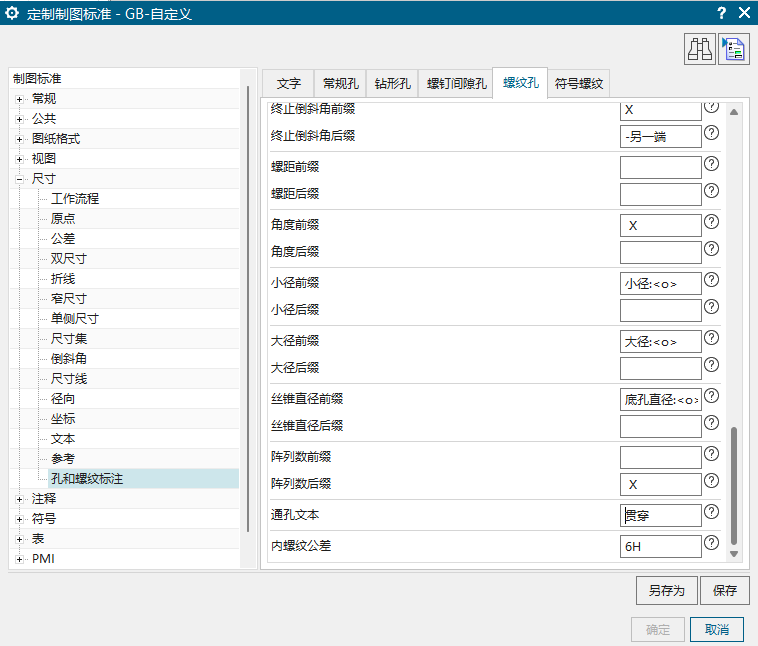

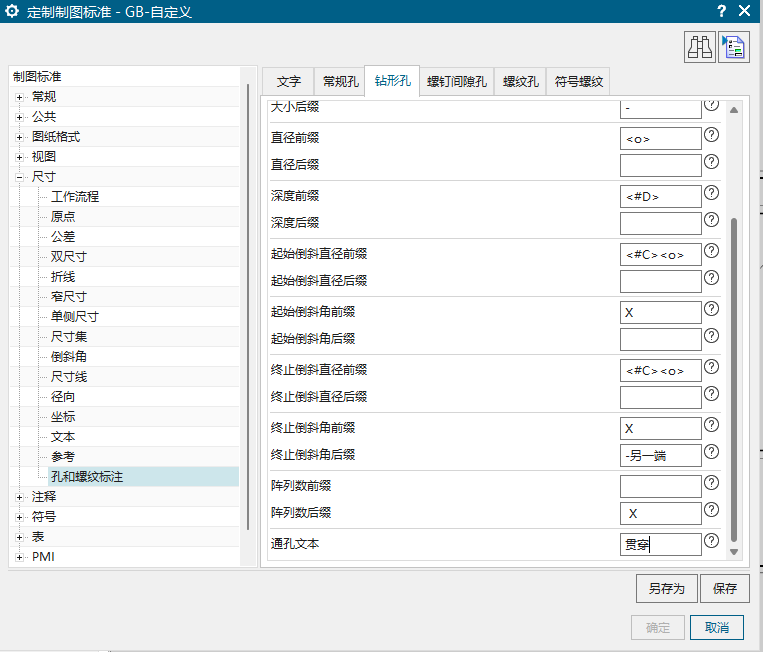

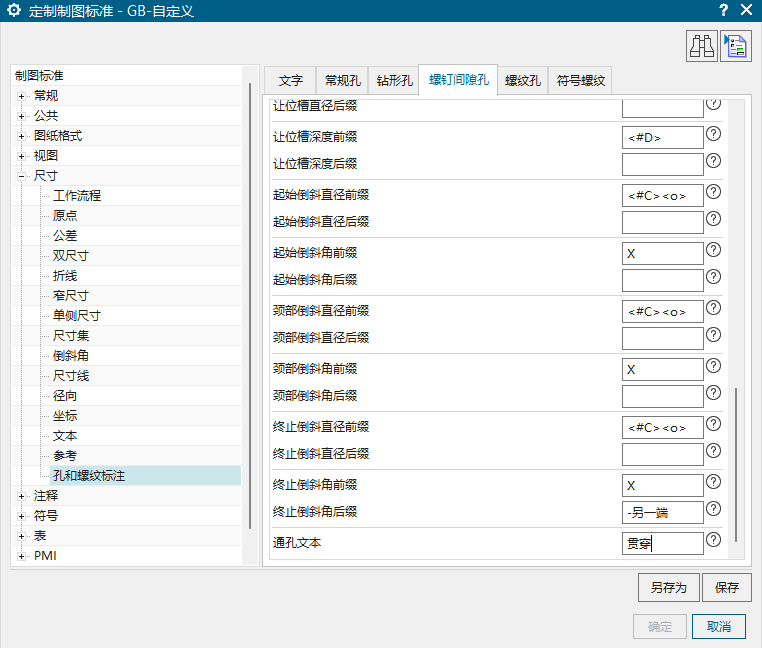

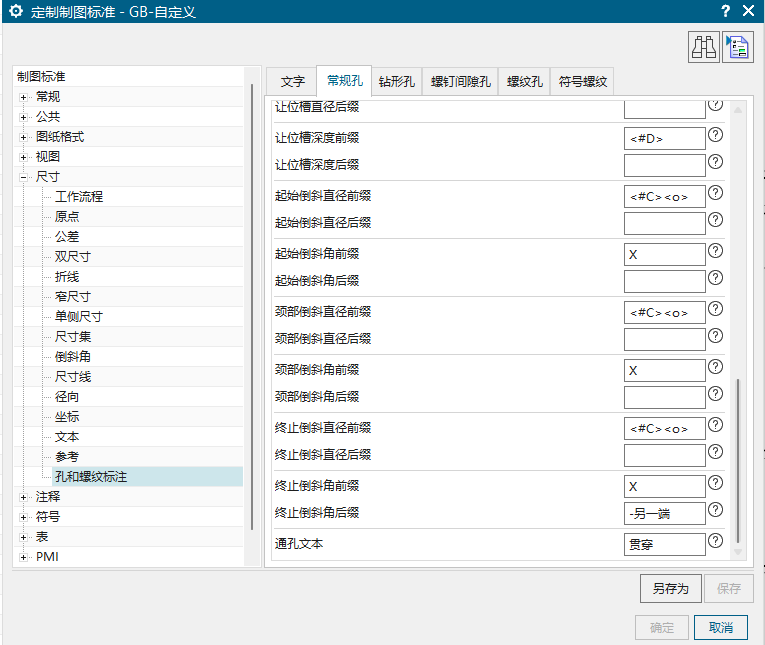

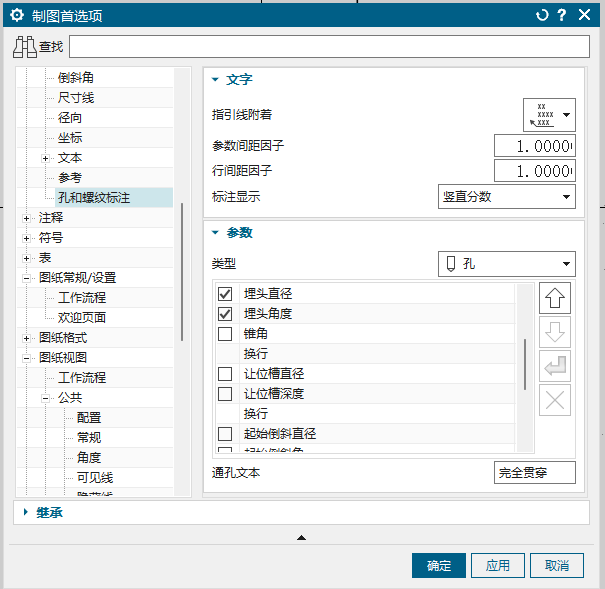

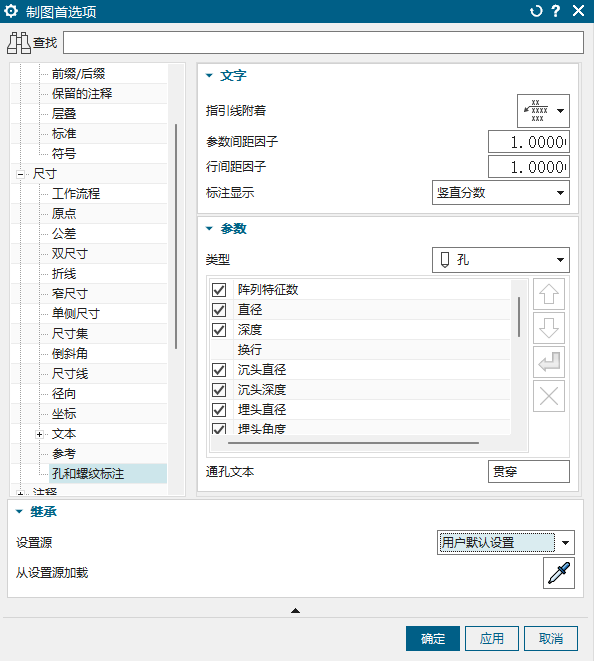

常规孔翻到底下，通孔文本默认是THRU，可以改为贯穿
终止倒斜角后缀的-Other End可以改为-另一端
其它孔如图改即可
file
file
file
file
file

孔表设置

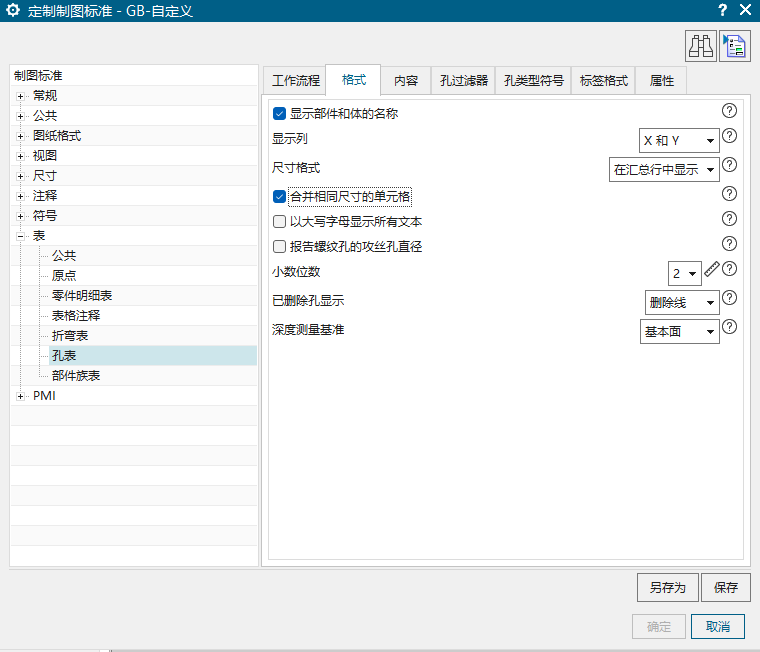

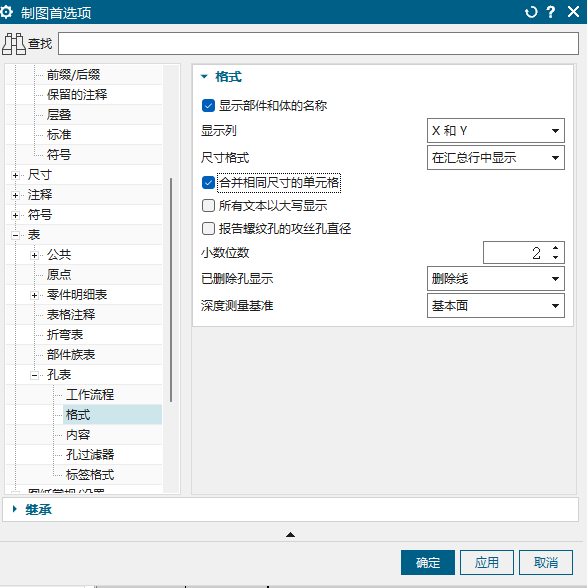

表 – 孔表 – 格式

显示列选X 和 Y，勾选合并相同尺寸的单元格
file

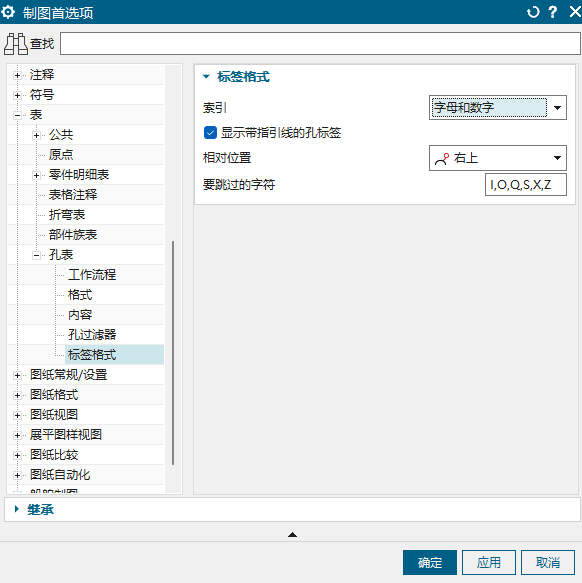

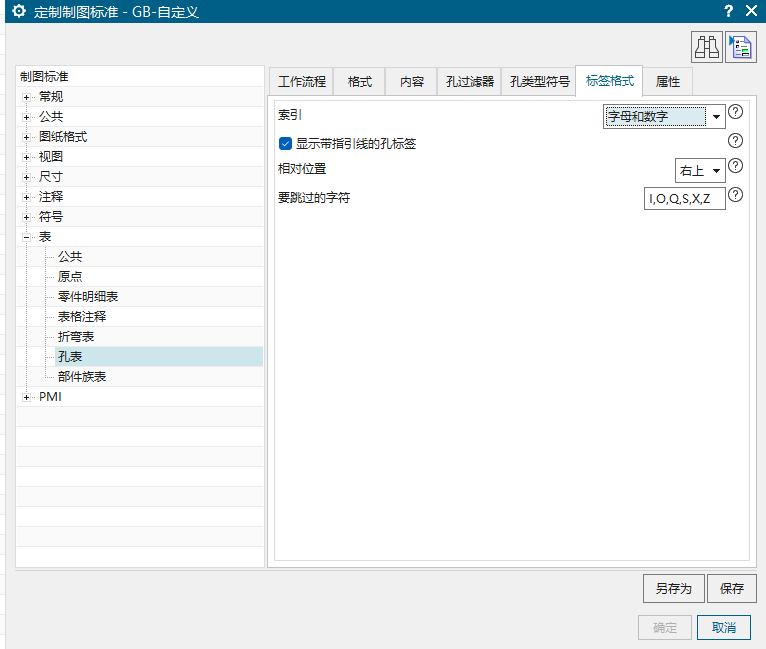

表 – 孔表 – 标签格式

索引选字母和数字
这样同种规格的孔是同一个字母，可以快速辨别，和 Solidworks 孔表默认一样。
file

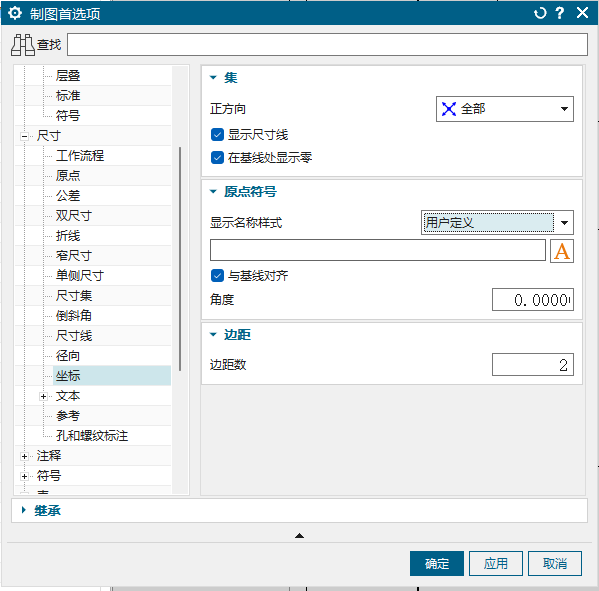

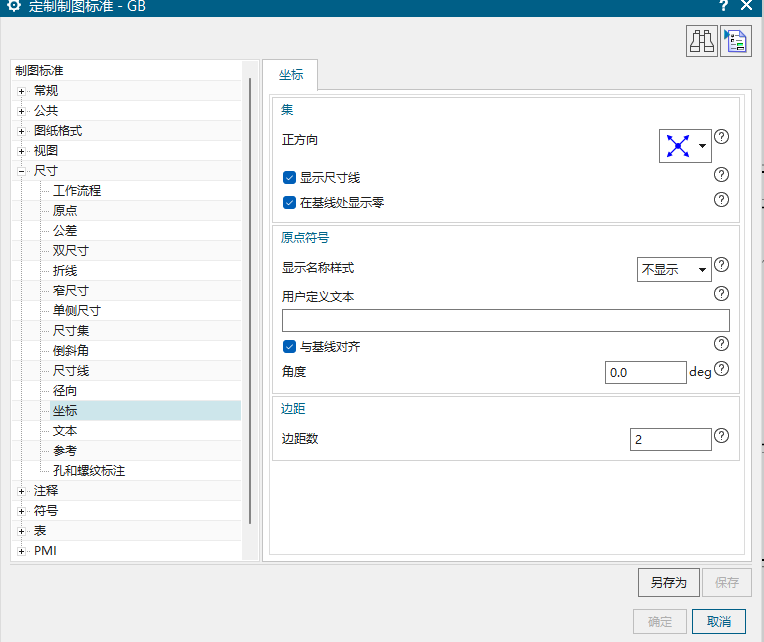

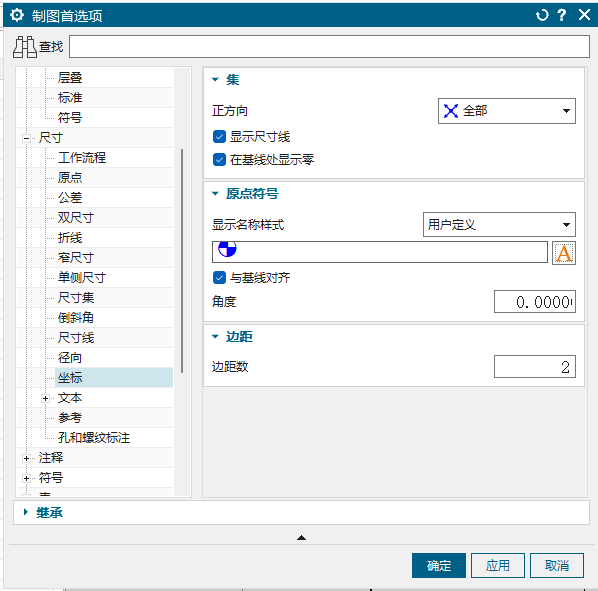

尺寸 – 坐标

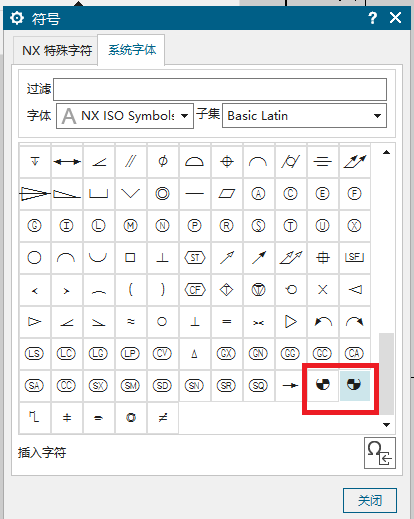

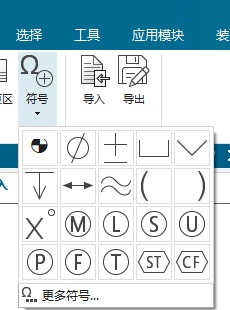

给孔表原点添加符号，方便一眼看到
显示名称样式选用户定义

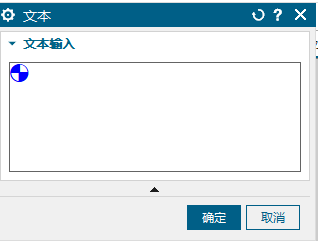

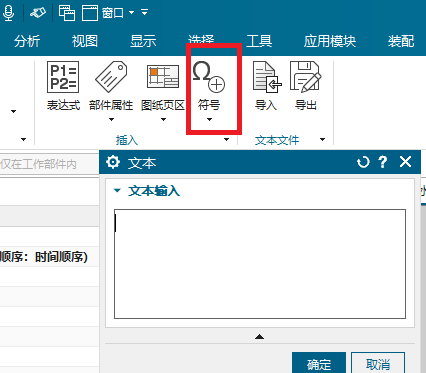

用户定义文本填（直接复制我下面的内容粘粘进去即可）

<F10><F>

file

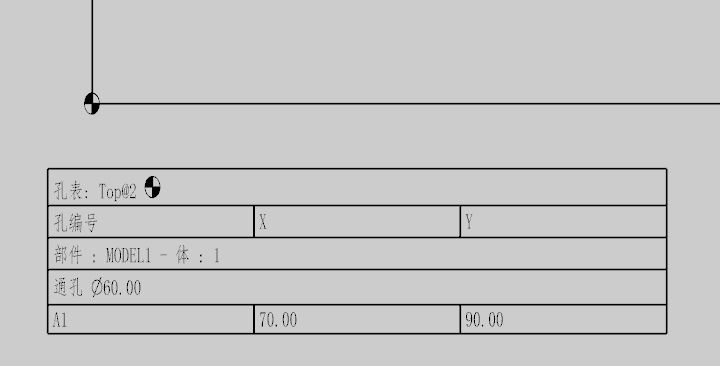

这个符号的效果如下图
file

线宽

根据自己需要设置。
这里按照粗实线 0.25，细实线 0.13 设置，除了模型可见边使用粗实线，其它全部细实线。

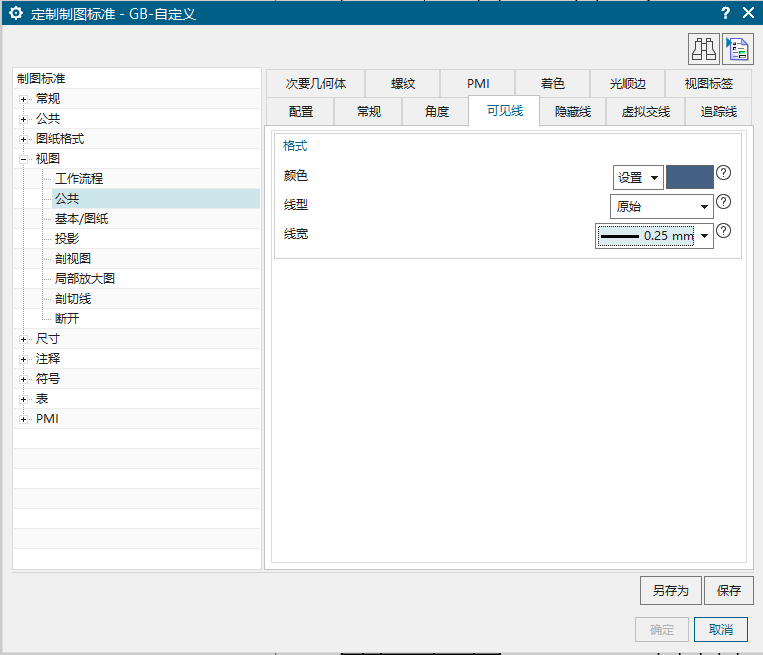

设置线宽 0.25：

  • 视图-公共-可见线
    file

设置线宽 0.13：

  • 公共-直线/箭头-箭头
  • 公共-直线/箭头-箭头线/指引线
  • 公共-直线/箭头-延伸线
  • 注释-GDT
  • 注释-符号标注
  • 注释-基准目标
  • 注释-边条件符号
  • 注释-表面粗糙度符号
  • 注释-焊接符号
  • 注释-目标点符号
  • 注释-相交符号
  • 注释-剖面线/区域填充
  • 注释-中心线
  • 视图-公共-隐藏线
  • 视图-公共-虚拟交线
  • 视图-公共-次要几何体
  • 视图-公共-光顺边
  • 视图-局部放大图
  • 视图-剖切线
  • 视图-断开

标签

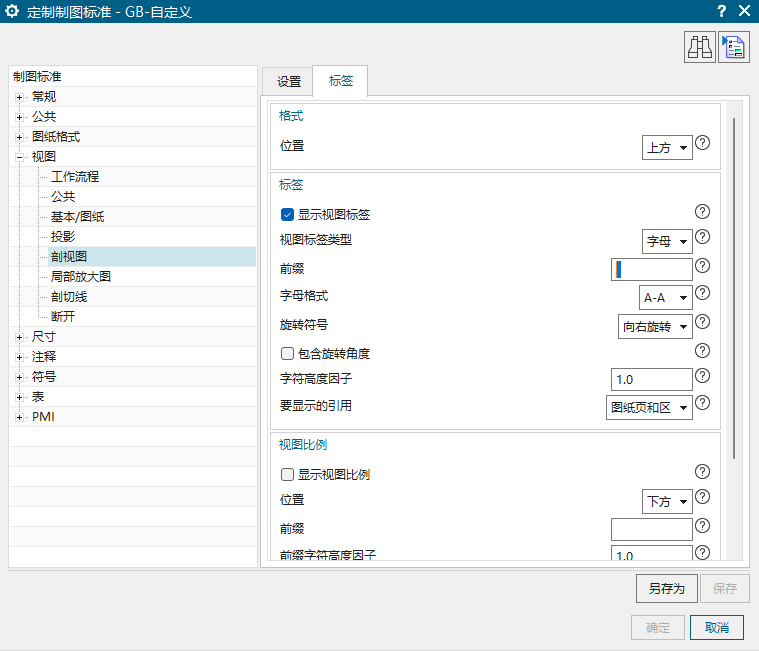

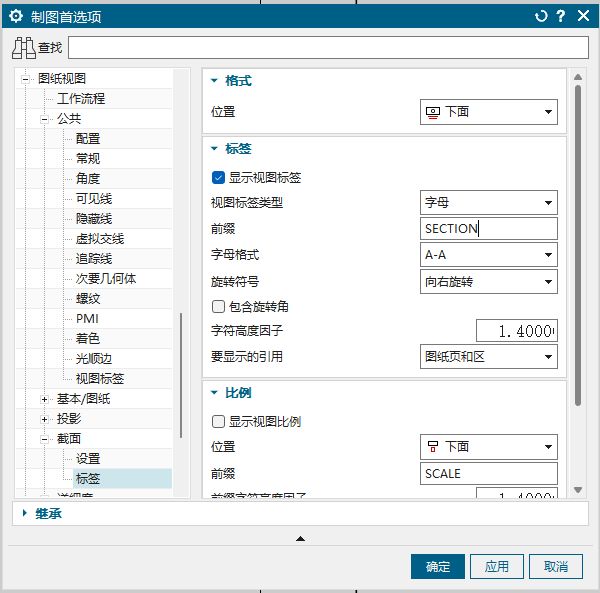

视图-剖视图

标签页下，前缀输入一个空格进去
不然剖视图的时候会显示类似“SECTION A-A”这种，输入一个空格替换后，默认就显示“ A-A”了。
file

保存制图标准

设置完一定要记得点保存，建议一边设置一边保存，不然一不小心按出去了就比较麻烦。最终设置完成以后要把 NX 关闭后重新打开才会更新用户默认设置。
file

图纸模板

这里以 A3 图框示例，其它大小的图框设置可以同样操作。

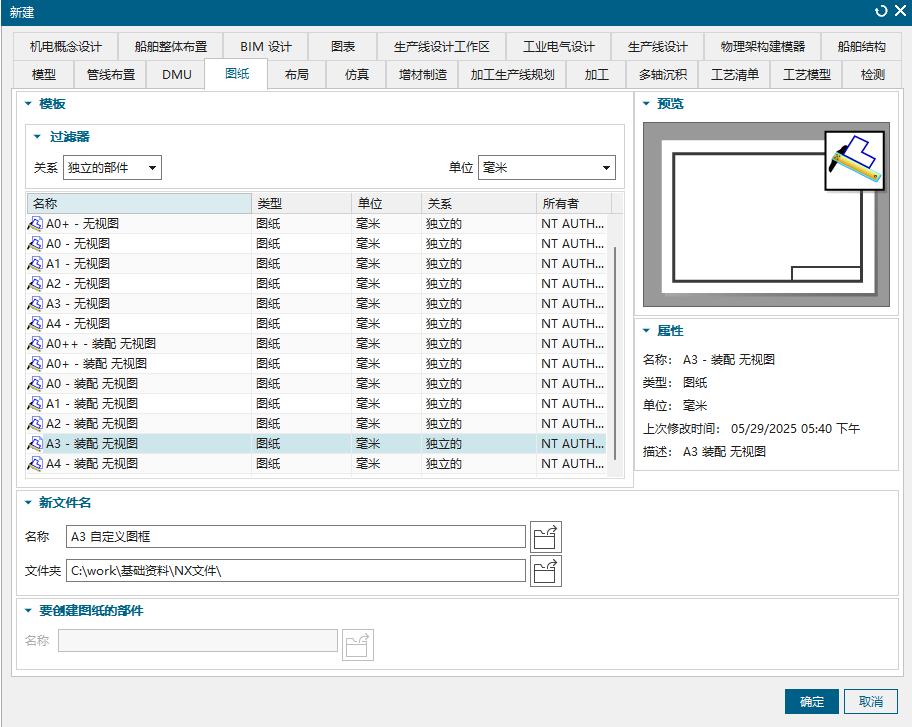

新建一个 A3 图框文件
file

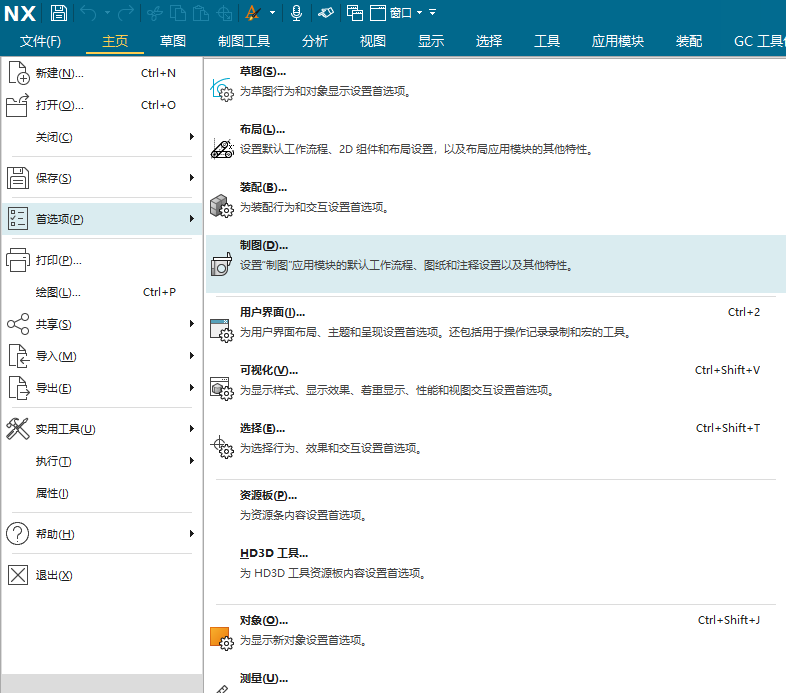

文件 – 首选项 – 制图
制图首选项的设置内容是保存在图纸文件里的，设置好模板就不用再改了
file

看底下的继承，把它展开，设置源选用户默认设置，然后点击吸管图标从用户默认设置加载，接着确定即可。
file

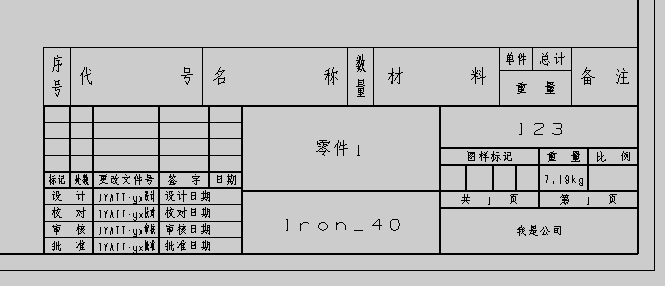

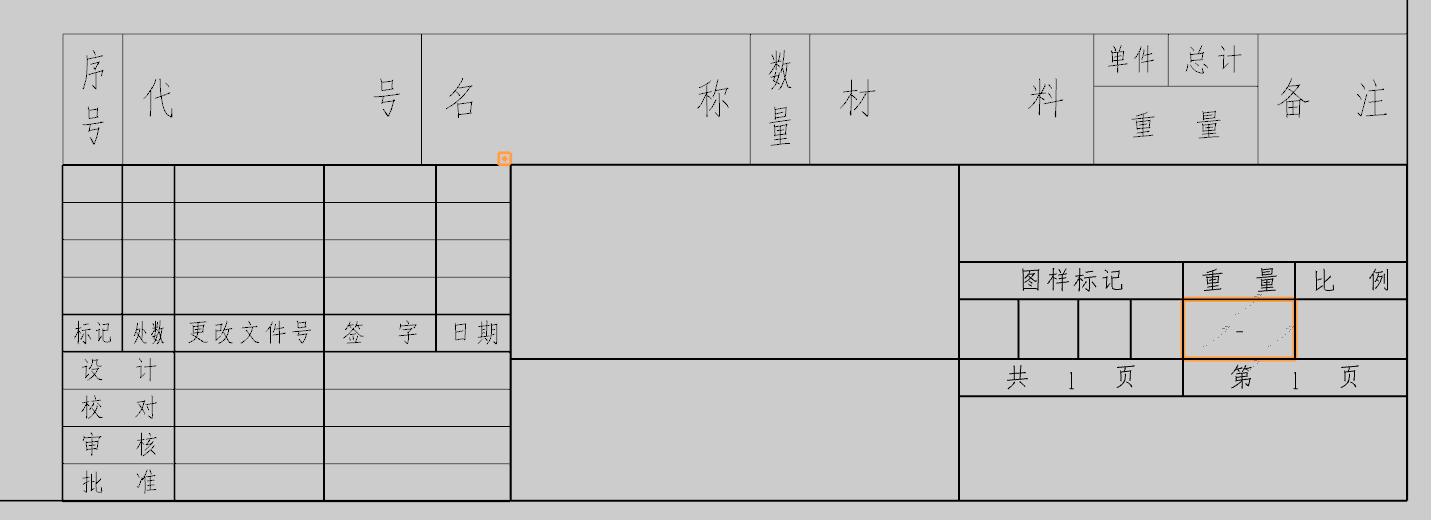

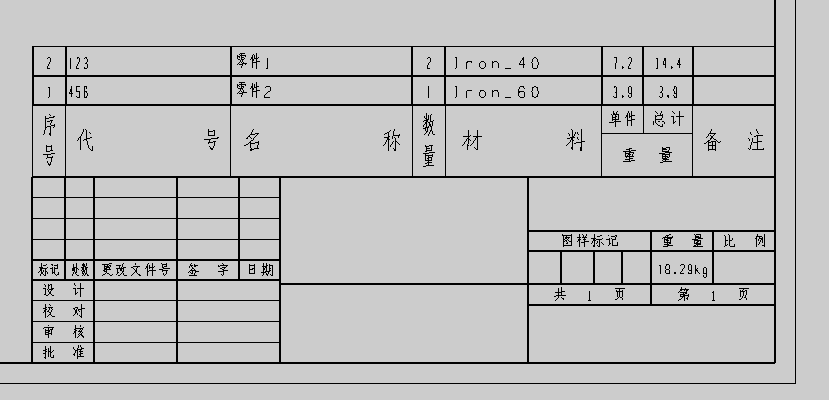

标题栏

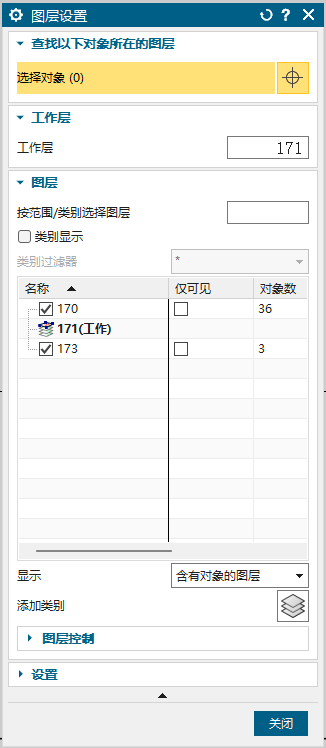

按Ctrl+L打开图层设置，勾选 170 图层，这样标题栏就可以编辑了。修改完后，再重新勾选仅可见，锁定标题栏。
file

标题栏引用

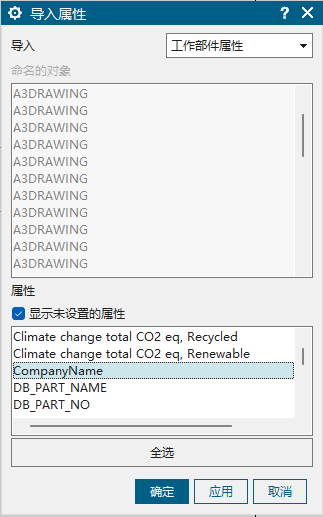

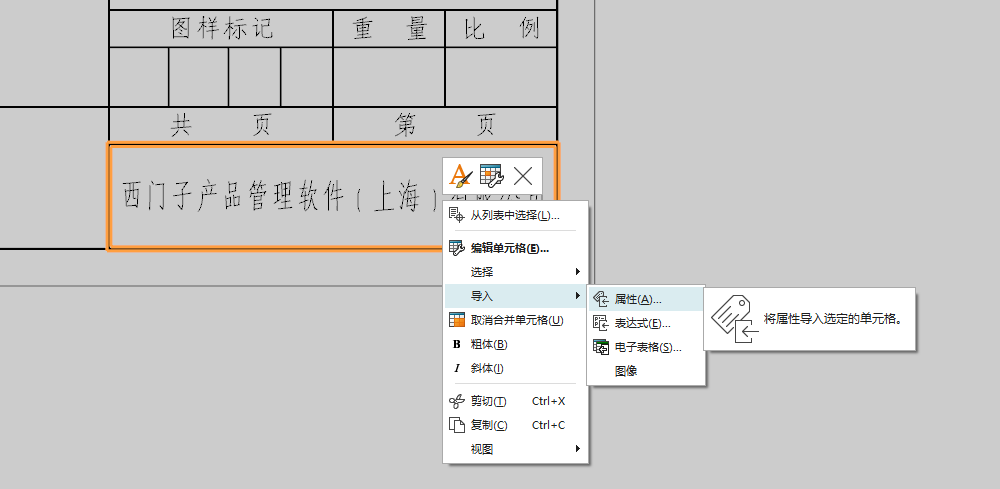

（1）公司名可以直接编辑修改作为固定值，或者我这里设置成引用 CompanyName 的值
file

file

标题栏有些单元格设置的属性值可以维持默认不修改
file
（2）重量，双击编辑，填入

<W@NX_MassPropRollupMass>

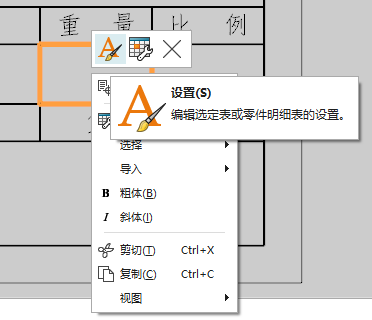

再右键设置
file

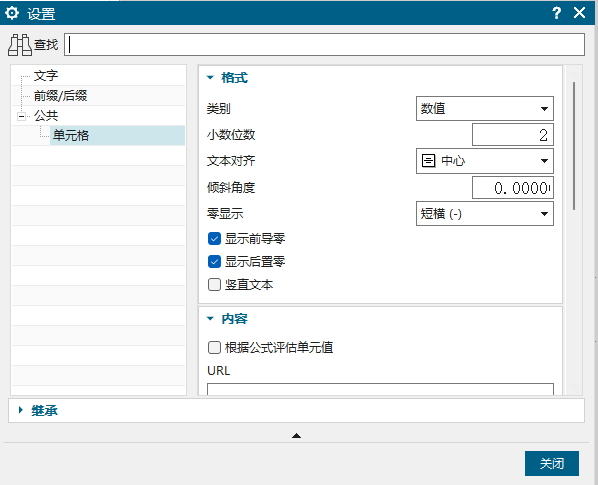

公共 – 单元格
类别设置为数值，小数位数一般 2 位
file

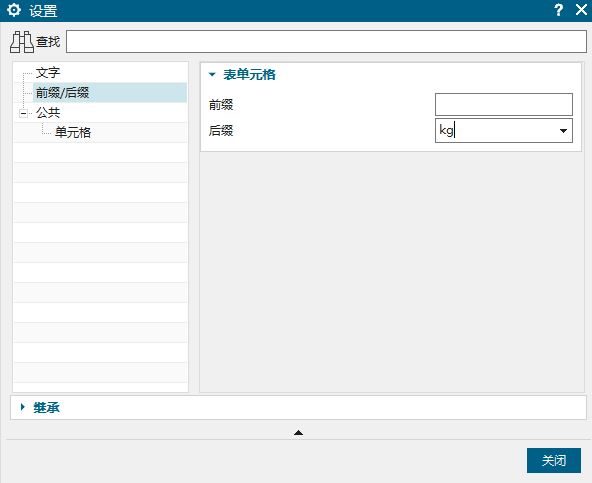

还可以设置一下后缀 kg
file

（3）共 页，双击编辑，填入

共 <W@$SH_NUMBER_OF_SHEETS> 页

（4）第 页，双击编辑，填入

第 <W@$SH_SHEET_NUMBER> 页

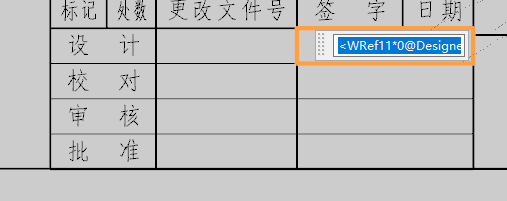

（5）设计日期
file

<W@Designer_Date>

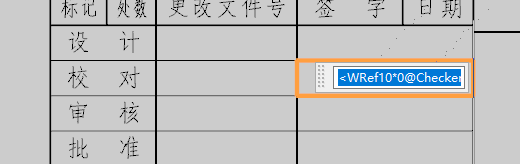

（6）校对日期
file

<W@Checker_Date>

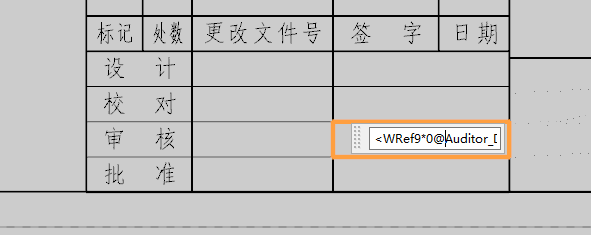

（7）审核日期
file

<W@Auditor_Date>

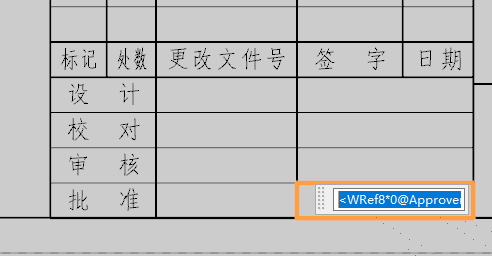

（8）批准日期
file

<W@Approver_Date>

（9）材料
file

<C1.500><W@DMaterial><C>

（10）比例
file

<W@$SH_SHEET_SCALE_NUMERATOR>:<W@$SH_SHEET_SCALE_DENOMINATOR>

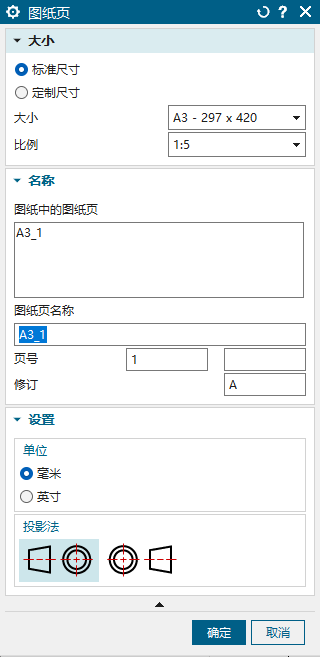

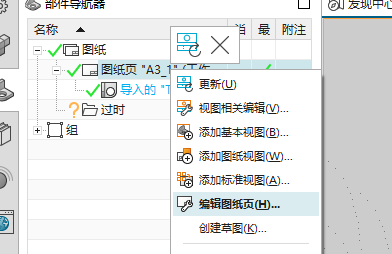

比例的值由：图纸页右键 – 编辑图纸页，大小 – 比例 设置决定
似乎这里有 bug，如果一开始创建的基本视图不是用的 1:1，这个比例值依然会是 1:1，只有后期再修改这里的比例到一个不同的值才会刷新
file
file

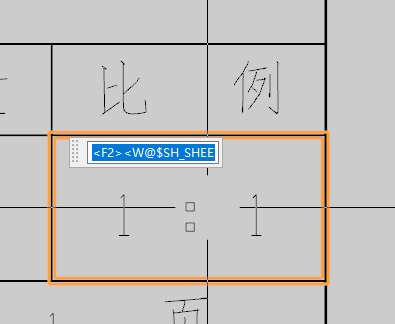

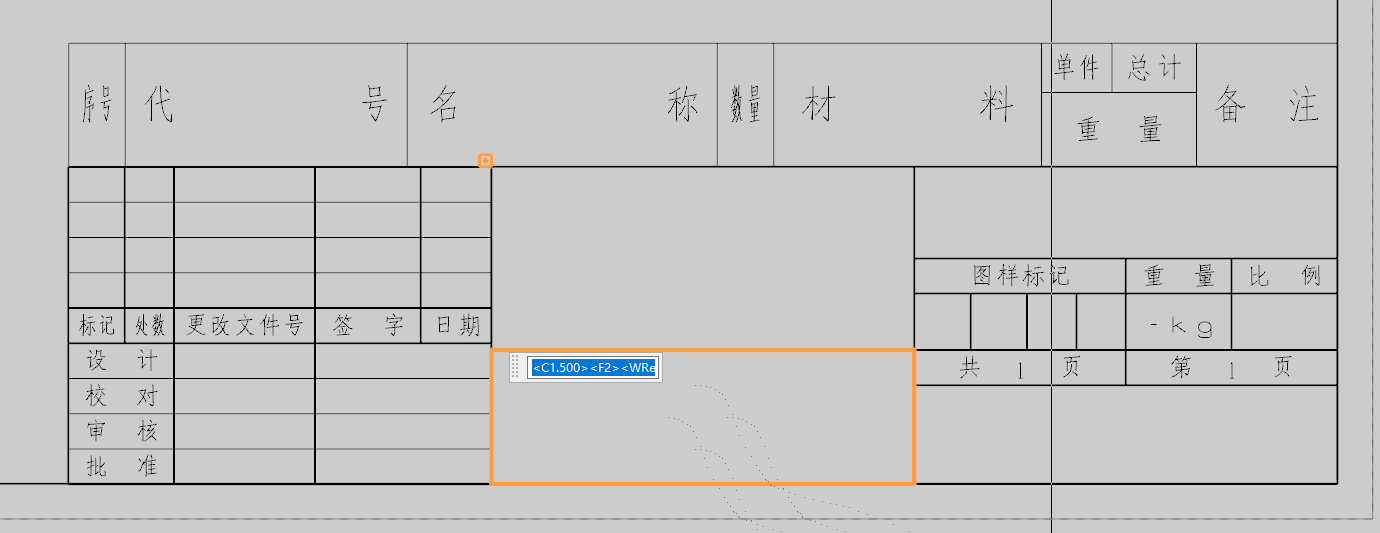

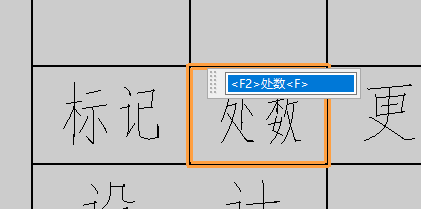

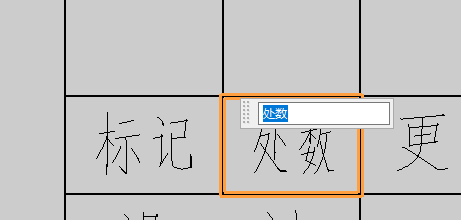

像有些预填的文字，建议把两侧的F标签去掉
不然替换零件内图纸的时候，可能变成方块
比如下面的 F2 和 F，两侧的尖括号一起删掉
file

file

标题栏单元格格式

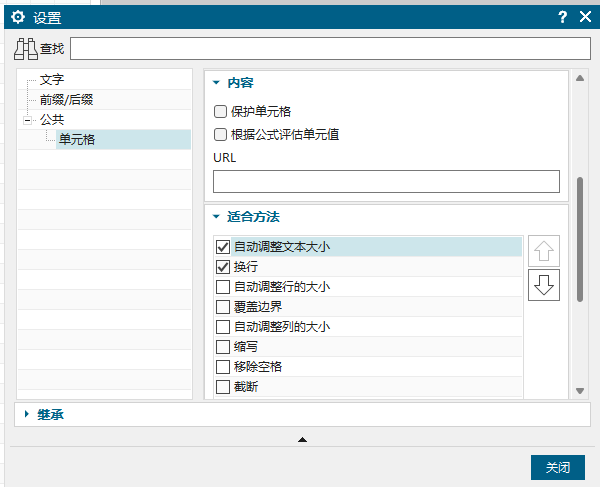

所有单元格建议都勾选 “自动调整文本大小”和“换行”，宽度小的把换行排到第一个，比如序号和数量，其它可以设置优先自动调整文本大小
file

file

材料明细表引用（非装配图框，跳过）

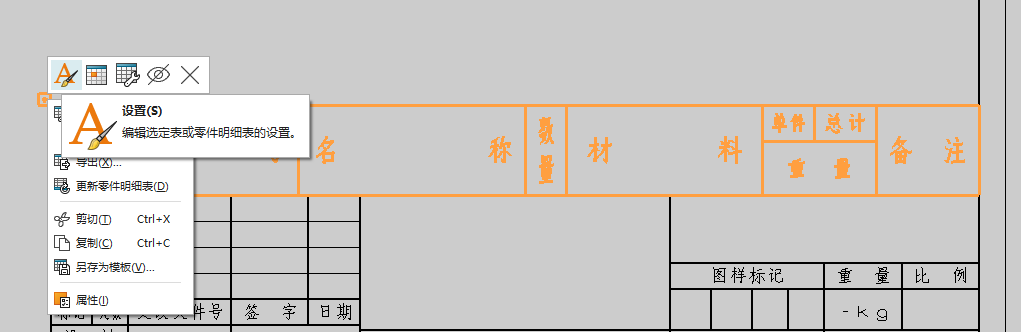

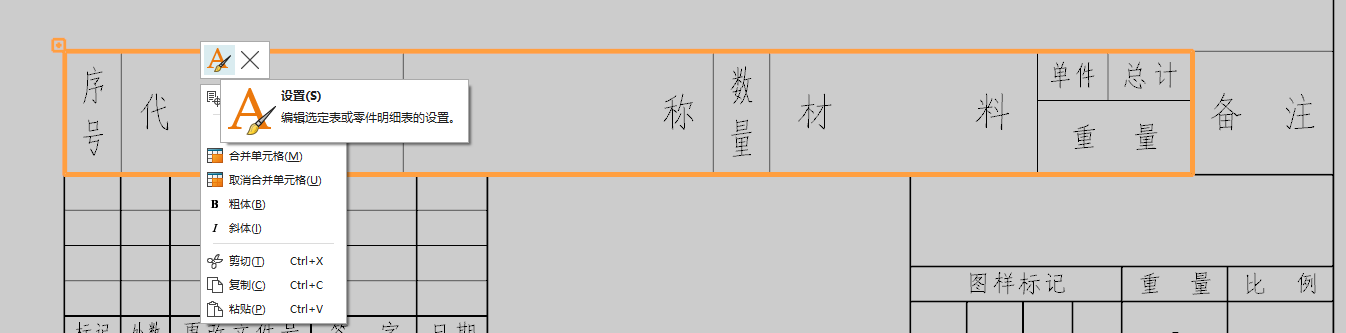

选中材料明细表，右键打开设置
file

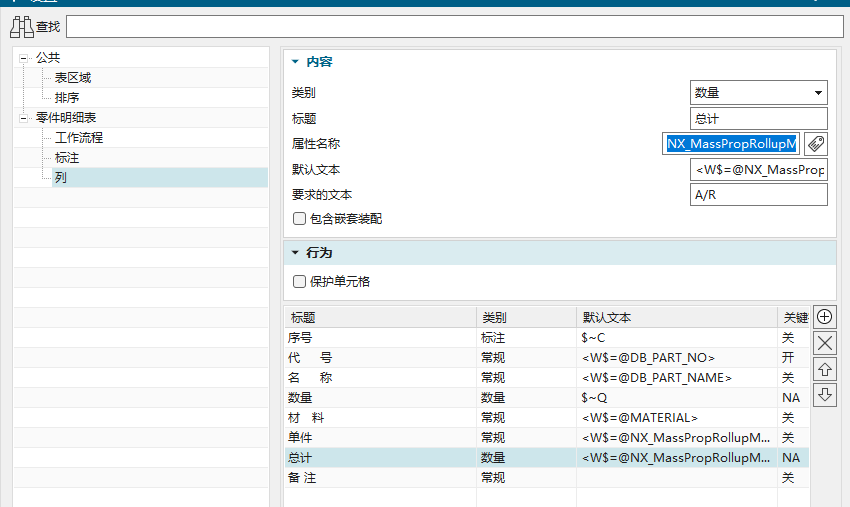

零件明细表 – 列
把“单件”和“总计表”的“属性名称”都设置为“NX_MassPropRollupMass”，输入后回车确认
注意改属性名称时标题可能也会发生修改，记得把标题重新设回去
file

添加自定义模板

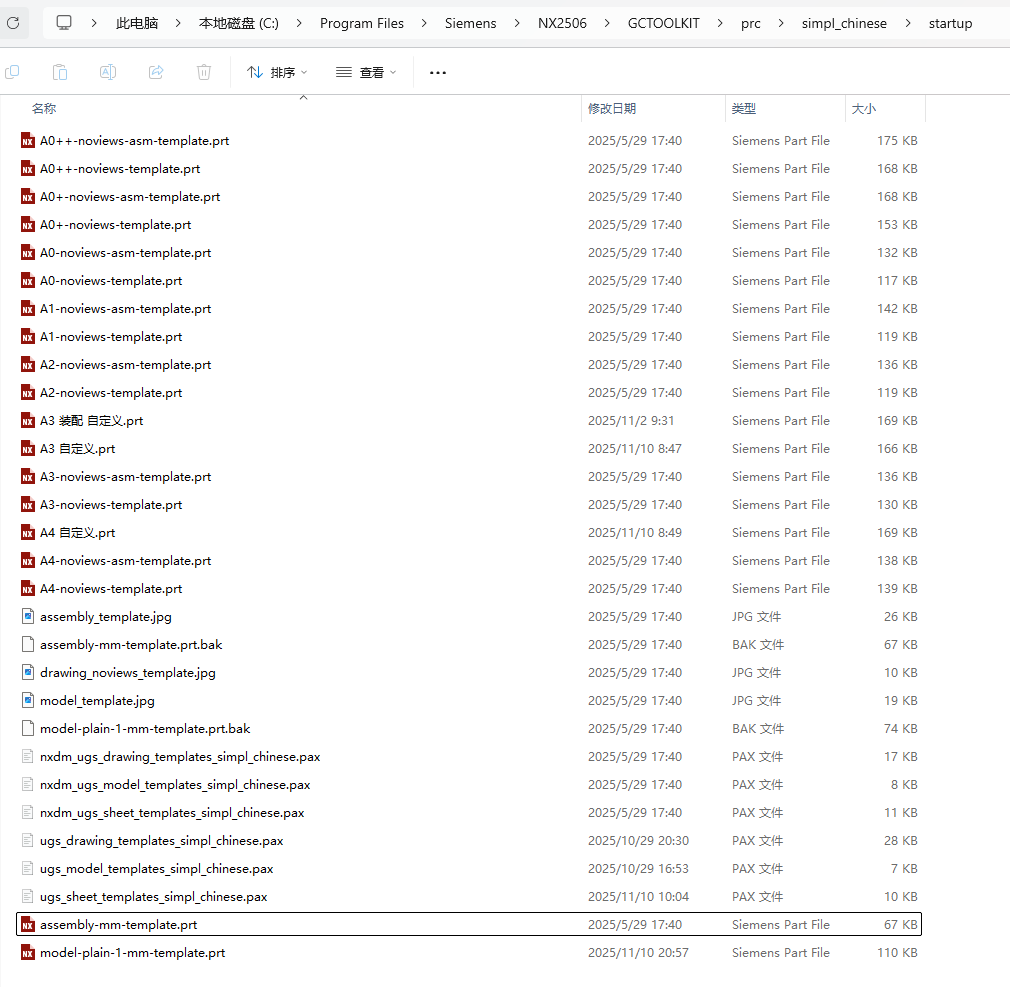

在资源管理器地址栏打开： %UGII_BASE_DIR%\GCTOOLKIT\prc\simpl_chinese\startup
本部分修改的文件都在这个目录下
file

新建/替换时使用的模板

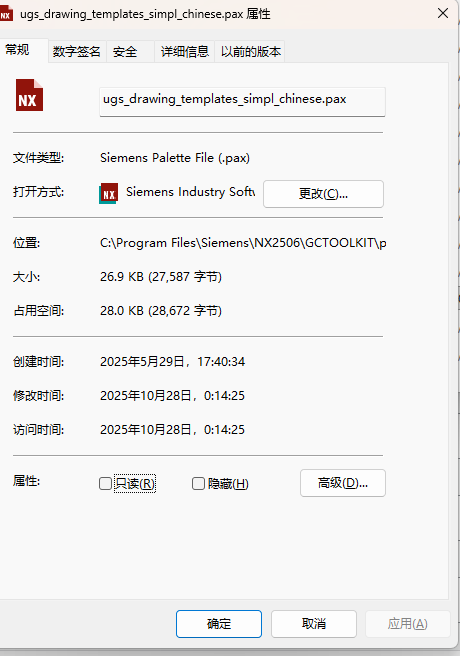

将前面设置好的图纸文件复制到这个目录下，然后看到 ugs_drawing_templates_simpl_chinese.pax 文件，右键属性，取消只读
file

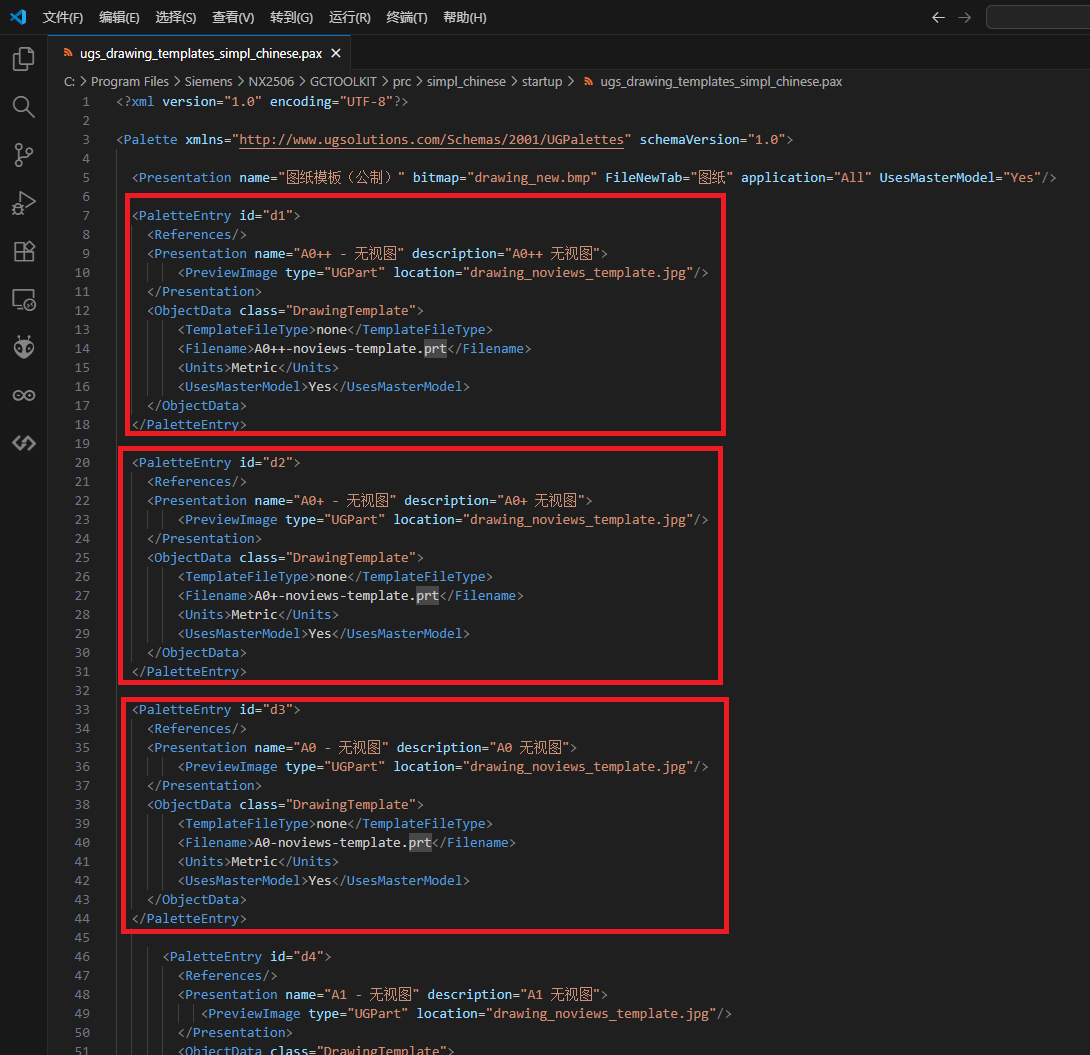

以管理员身份打开记事本，然后用记事本编辑这个文件，每一块都是一个图纸模板
file

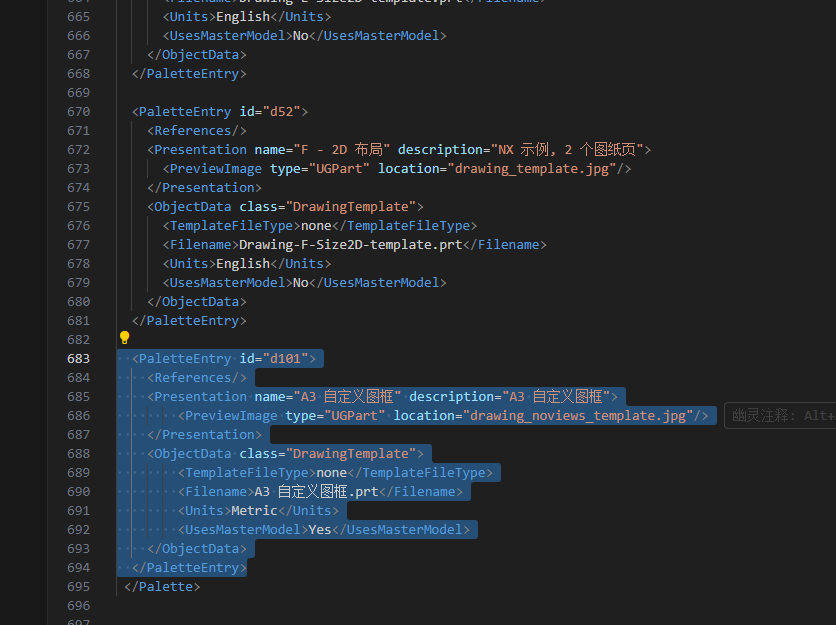

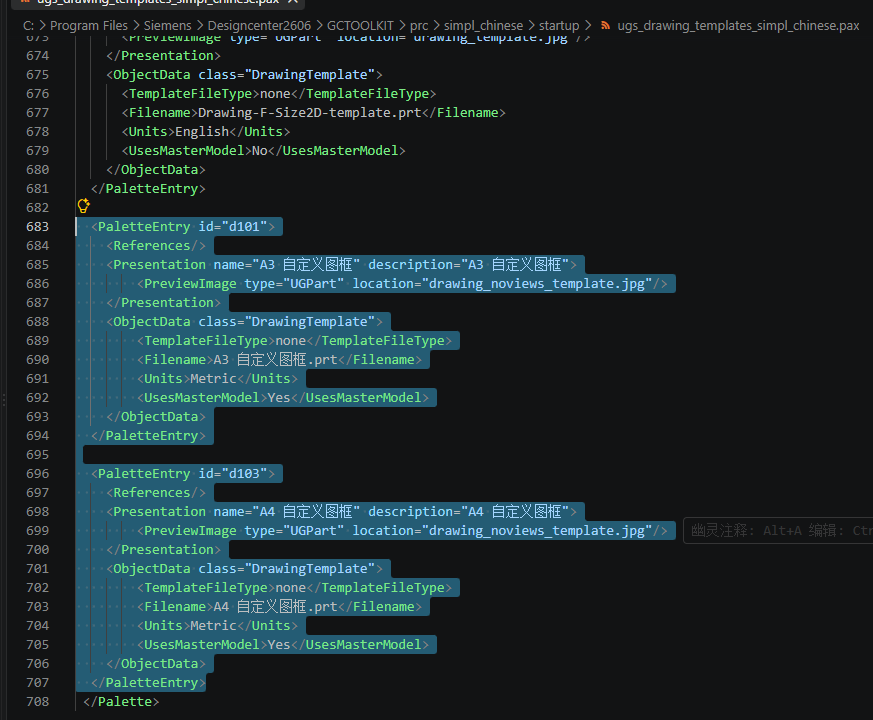

复制一个，然后粘粘到末尾

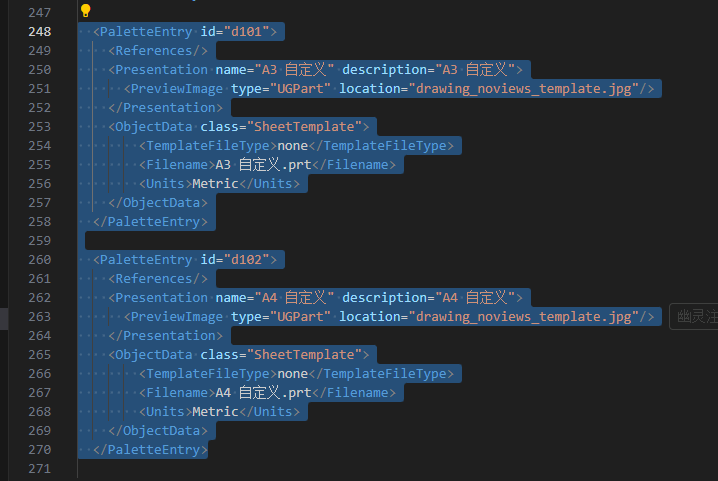

原文件的 id 已经到 d52 了，我这里就从 d101 开始，也方便和原本的区别
name 设置图框名字，description 设置描述，Filename 设置自己创建的图框文件名
file

写好配置后，重新在这个文件上右键，设置只读

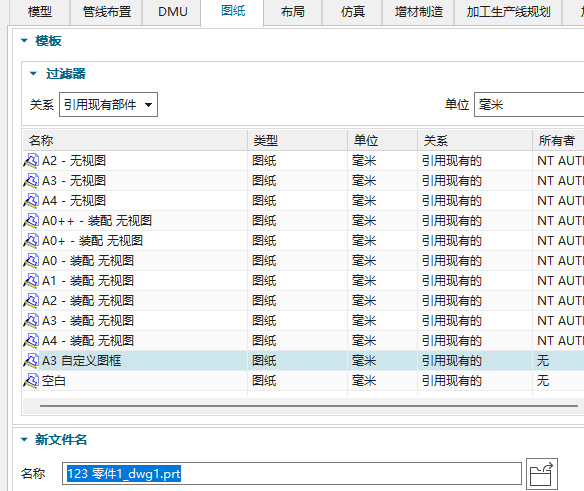

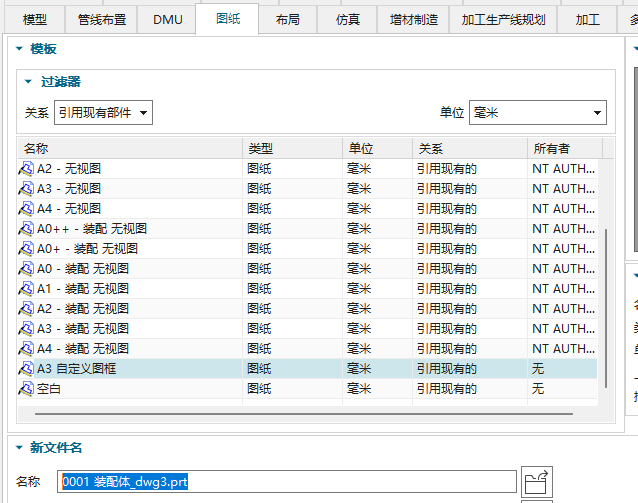

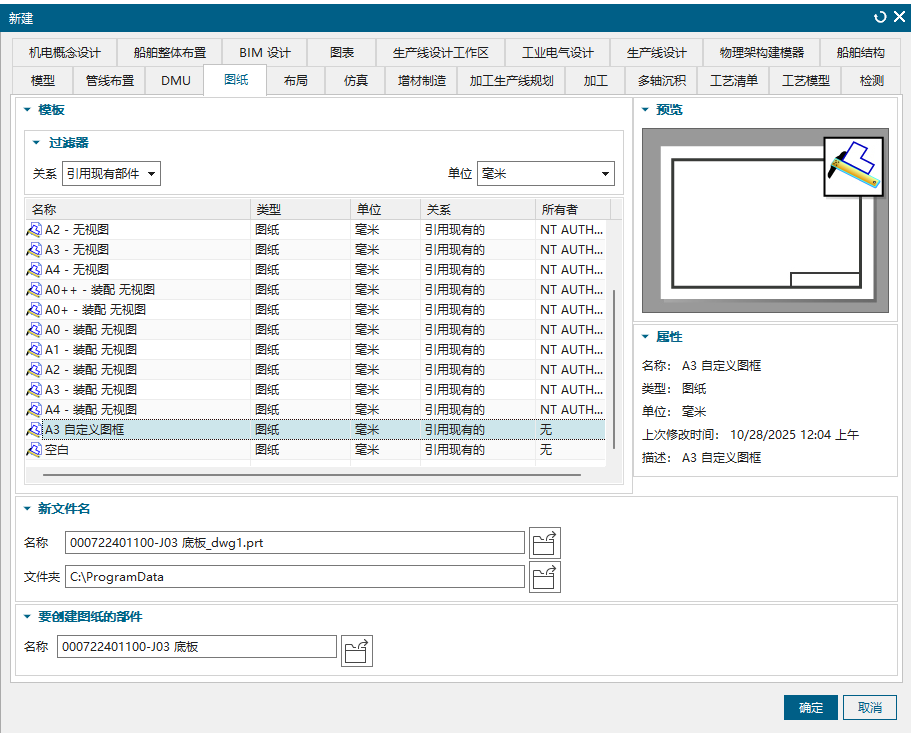

重启 NX，新建图纸里就能看见自己创建的图纸模板了
file

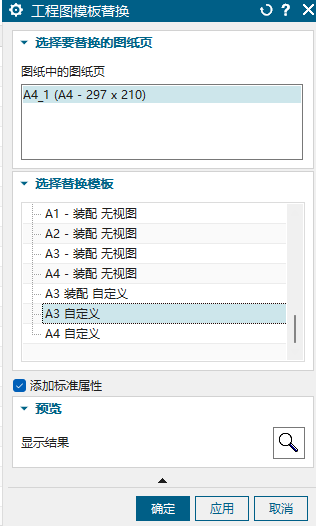

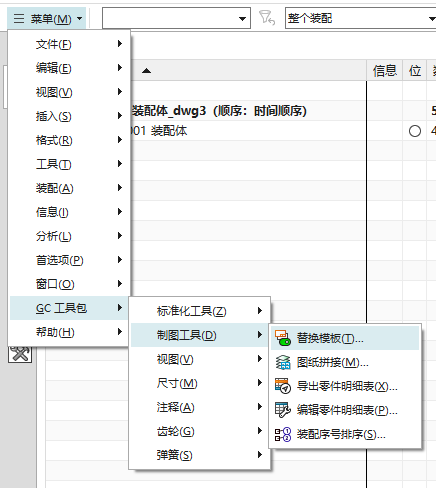

菜单 – GC 工具包 – 制图工具 – 替换模板
file

file

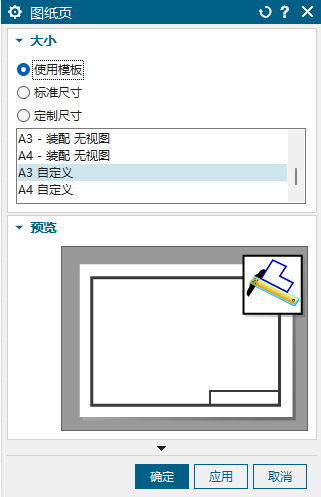

零件内插入图纸页时的模板

在图纸中切换图框的时候，模板列表要设置另外一个文件
文件名叫 ugs_sheet_templates_simpl_chinese.pax
同样先取消只读，然后以管理员打开记事本编辑，类似操作，复制里面的一个图纸模板来修改就行，注意不要沿用新建/替换写的配置，格式有点区别的
file

修改装配体和模型的制图首选项

前面修改的内容可以保证独立的图纸文件按照预期模板创建，但是如果是零件内插入图纸，只有图框会使用模板的配置内容，制图首选项相关的内容（字体、标注、孔表等）依然不生效，还需要修改模型和装配体模板才行。
公制单位的建模模板：model-plain-1-mm-template.prt
公制单位的装配模板：assembly-mm-template.prt

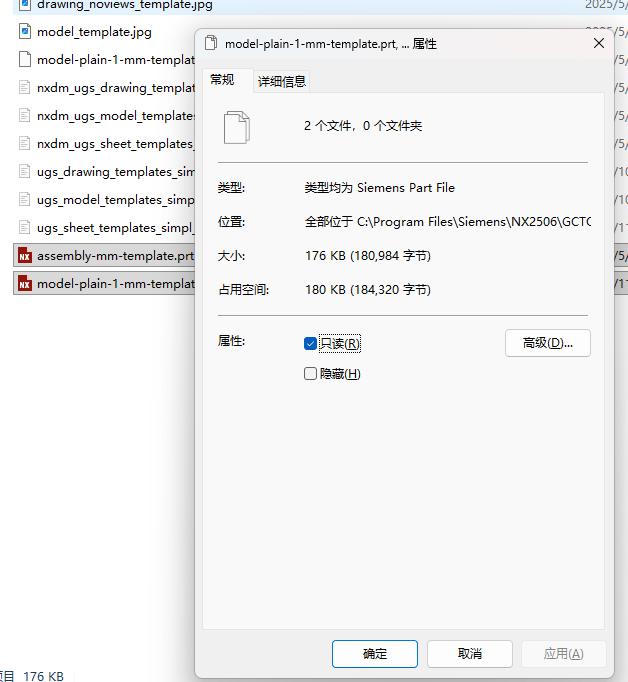

右键属性取消它们的只读，以管理员身份启动 NX 分别编辑。

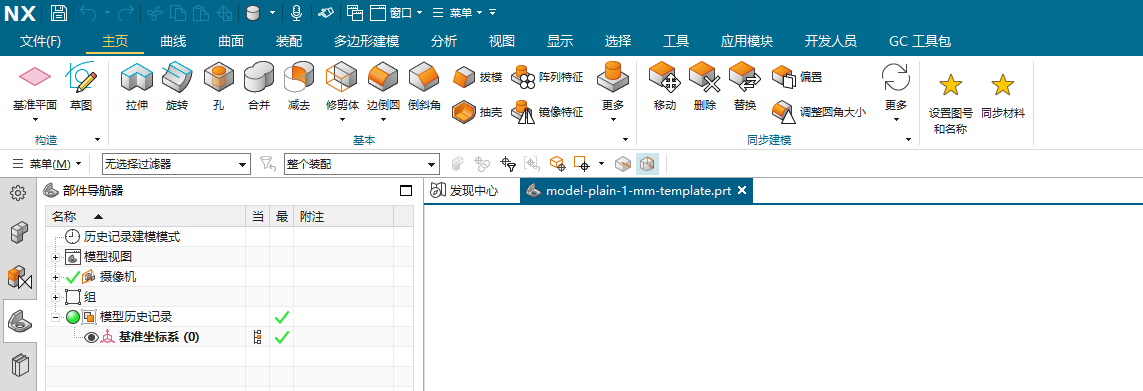

比如现在打开了建模模板
file

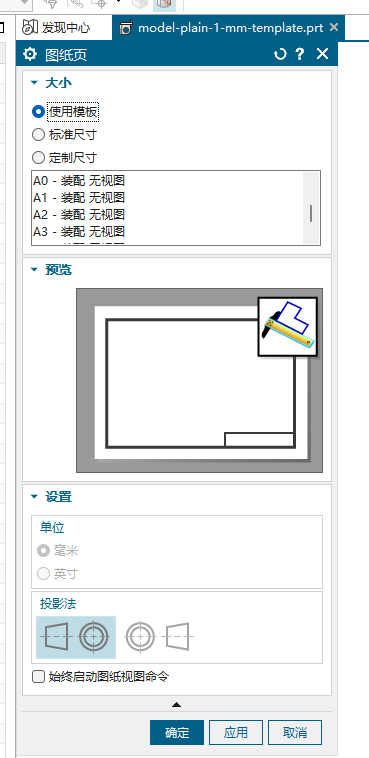

按Ctrl+Shift+D进入模型内置制图，任意选一个模板或图纸大小进去
file

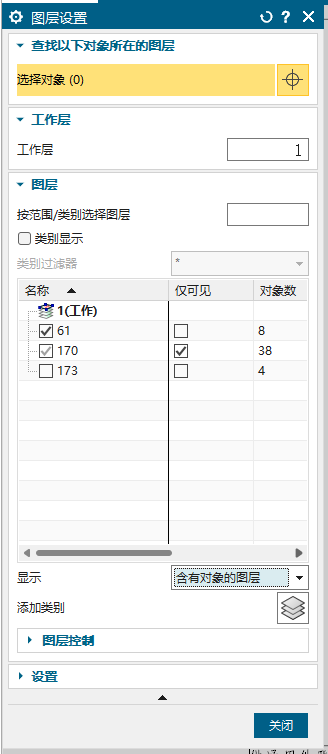

按Ctrl+L打开图层设置，勾选 170 图层的仅可见，不然插入的图纸页默认看不到图框
file

接下来的设置内容就参考制图首选项部分，完全一样的设置

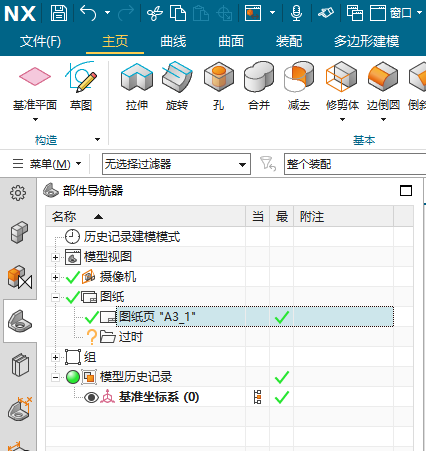

设置完以后，按M回到建模环境，在部件导航器中展开图纸，在插入的图纸页上右键删除，这样就把前面为了配置制图首选项插入的图纸删掉了，接着保存文件
file

装配模板同样的方式修改，最后再把他们的属性设置回只读
file

补充：调试辅助脚本

自定义模板的时候，经常要复制文件操作，还要设置和取消只读，有点麻烦。我用 ChatGPT 写了脚本来执行复制操作。

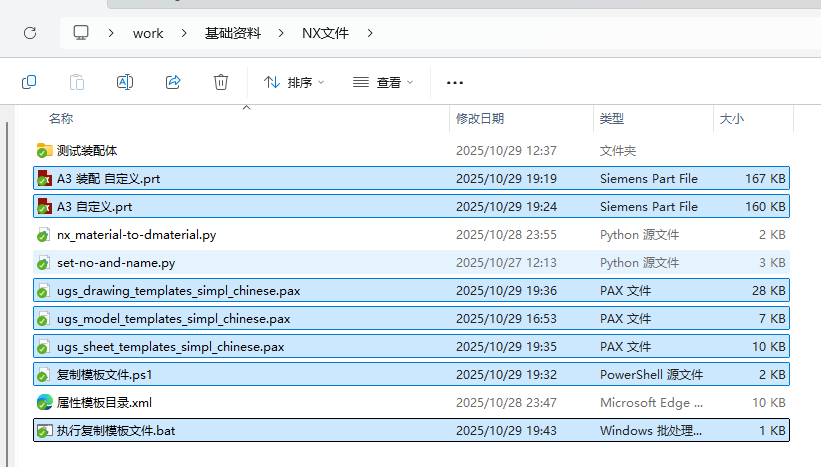

把自定义的模板 .prt 文件保存到一个目录下，然后把配置文件的 .pax 文件也复制到这个目录下，并取消只读，方便随时编辑。
file

然后创建一个 PowerShell 脚本文件：复制模板文件.ps1
我使用的自己安装的 PowerShell 7，Windows 系统预装的 PowerShell 5 执行可能出错

Set-StrictMode -Version Latest
[Console]::OutputEncoding = [System.Text.Encoding]::UTF8

Write-Host "==============================================="
Write-Host "🔧 正在更新 NX 启动模板、图框及配置中心文件..."
Write-Host "==============================================="

# 定义源目录和目标目录
$srcDir = $PSScriptRoot
$dstDirStartup = Join-Path $env:UGII_BASE_DIR "GCTOOLKIT\prc\simpl_chinese\startup"
$dstDirConfig = Join-Path $env:USERPROFILE "AppData\Local\Siemens\NX2506"

# 1. 处理模板文件 (.prt, .pax)
$templateFiles = Get-ChildItem -Path $srcDir -File |
                 Where-Object { $_.Extension -in '.prt','.pax' }

if ($templateFiles) {
    if (-not (Test-Path -Path $dstDirStartup)) {
        New-Item -ItemType Directory -Force -Path $dstDirStartup | Out-Null
    }
    foreach ($file in $templateFiles) {
        $dstPath = Join-Path $dstDirStartup $file.Name
        Write-Host "➡️ 正在复制模板：$($file.Name)"
        Copy-Item -Path $file.FullName -Destination $dstPath -Force
        (Get-Item $dstPath).Attributes = 'ReadOnly'
    }
}

# 2. 处理配置文件 (.dpv, .xsl)
$configFiles = Get-ChildItem -Path $srcDir -File |
               Where-Object { $_.Extension -in '.dpv','.xsl' }

if ($configFiles) {
    if (-not (Test-Path -Path $dstDirConfig)) {
        Write-Host "📁 目标目录不存在，正在创建: $dstDirConfig"
        New-Item -ItemType Directory -Force -Path $dstDirConfig | Out-Null
    }
    foreach ($file in $configFiles) {
        $dstPath = Join-Path $dstDirConfig $file.Name
        Write-Host "➡️ 正在复制配置：$($file.Name)"
        # 配置文件通常不需要强制只读，如需只读请取消下行注释
        Copy-Item -Path $file.FullName -Destination $dstPath -Force
    }
}

if (-not $templateFiles -and -not $configFiles) {
    Write-Host "⚠️ 当前目录未发现相关文件 (.prt, .pax, .dpv, .xsl)，脚本终止。"
    exit 1
}

Write-Host "==============================================="
Write-Host "✅ 所有文件处理完成。"
Write-Host "模板路径: $dstDirStartup"
Write-Host "配置路径: $dstDirConfig"
Write-Host "==============================================="

再创建了一个批处理文件：执行复制模板文件.bat
批处理文件可以直接右键管理员执行，用它间接调用 PowerShell 脚本

@echo off
chcp 65001 >nul
title 部署模板文件（管理员检测）

:: ---- 检测管理员权限 ----
fltmc >nul 2>&1 || (
    :: 非管理员：在当前窗口输出红字，然后 pause 等待
    powershell -NoLogo -NoProfile -Command "Write-Host '错误：本脚本需要以管理员身份运行！' -ForegroundColor Red"
    pause
    goto :EOF
)

:: ---- 已管理员，调用 PowerShell 脚本 ----
cd /d "%~dp0"
pwsh -NoLogo -NoProfile -ExecutionPolicy Bypass -File "复制模板文件.ps1"
pause

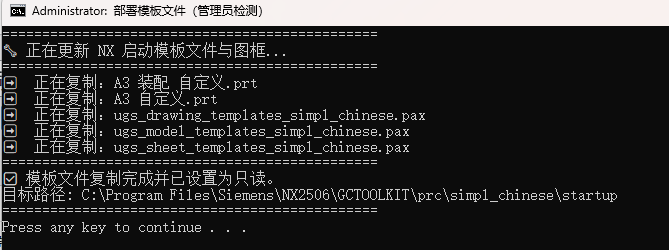

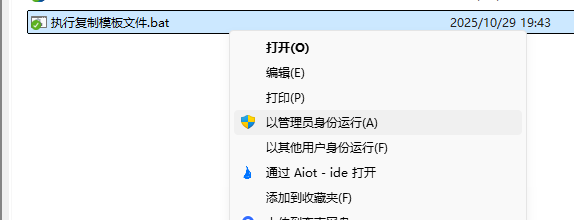

.prt 模板文件做好后，.pax 配置文件也设置好的情况下，直接右键执行
file
就把文件复制过去，并设置只读了
file

我上班的公司最大只能打印 A3 图纸，装配图基本固定使用 A3，零件使用 A3 或 A4，我总共就只改了这 3 个出来。

修改建模模板

验证自定义模板

独立图纸文件

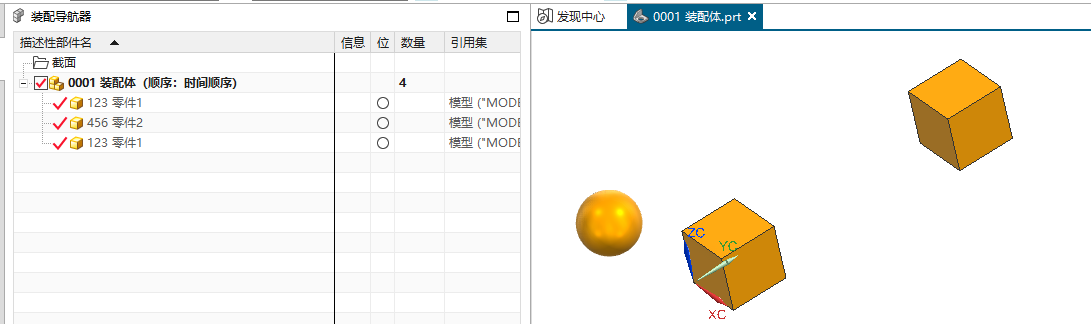

我这里创建了一个装配体，命名是“图号 名称.prt”的格式
file

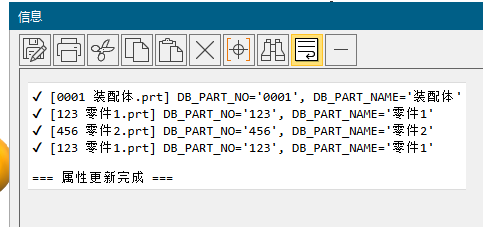

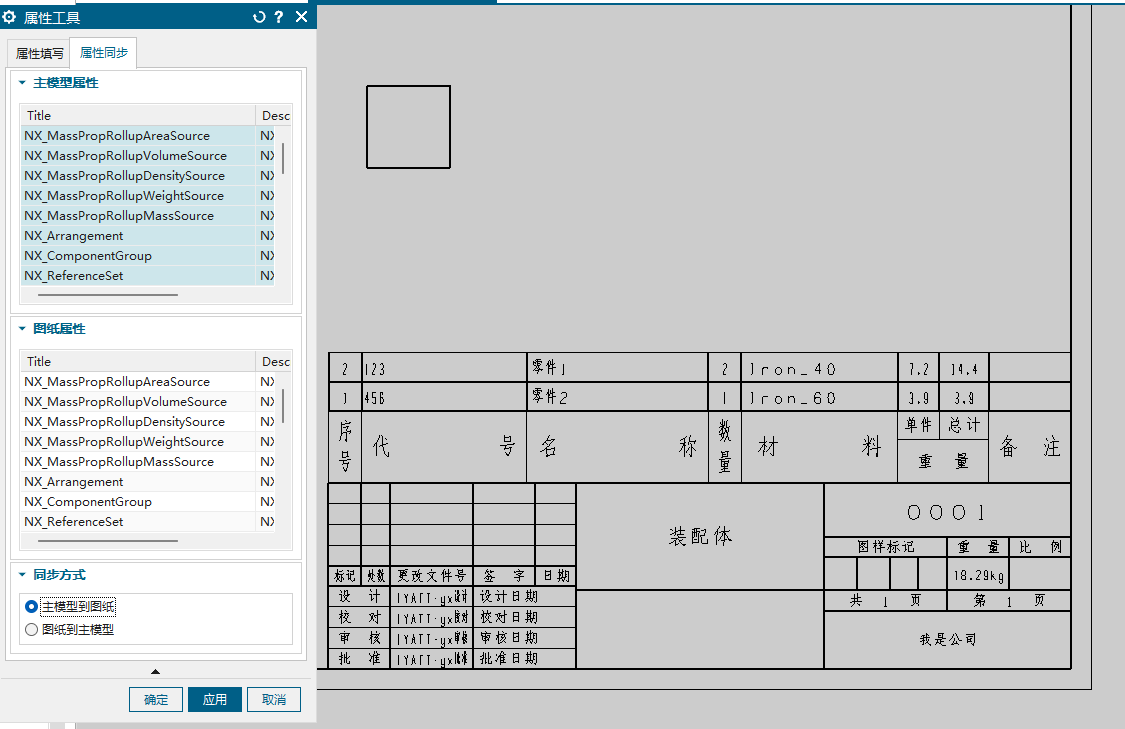

执行脚本自动根据文件名填写图号和名称
file
file

当零件处于工作部件时

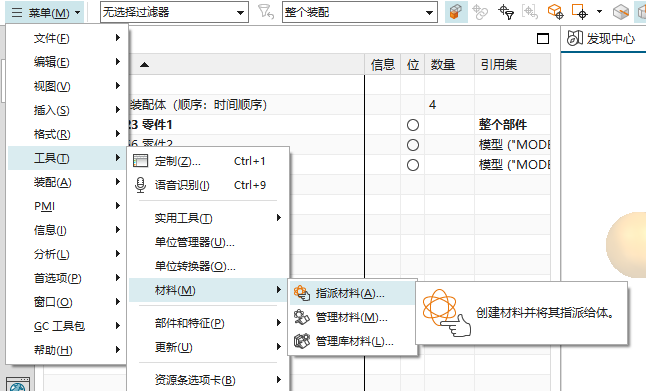

菜单 – 工具 – 材料 – 指派材料
可以给零件设置材料
file

我这里已经设置好材料的，然后运行脚本把材料同步到自定义属性（用于标题栏显示）
file

新建图纸，为装配体文件创建图纸
file

按Ctrl+S保存一下文件，可以看到标题栏的质量就显示出来了
file

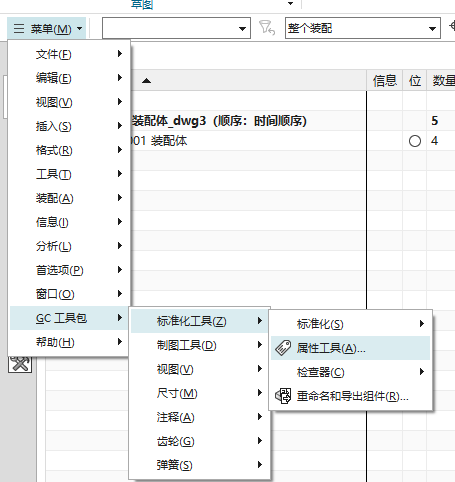

菜单 – GC 工具包 – 标准化工具 – 属性工具
file

在属性同步标签页，点确定，就会把模型的属性同步到图纸，标题栏就会显示出来了
file

为零件创建图纸
file

进行同样的操作后，标题栏就会显示了
file

零件内图纸文件

按Ctrl+Shift+D进入模型内置制图，选择自定义的图纸页
file

Siemens NX 2506（UG）图纸模板
Scroll to top

目录

← 打开目录
