测试软件

AutoCAD Mechanical 2026

操作方法

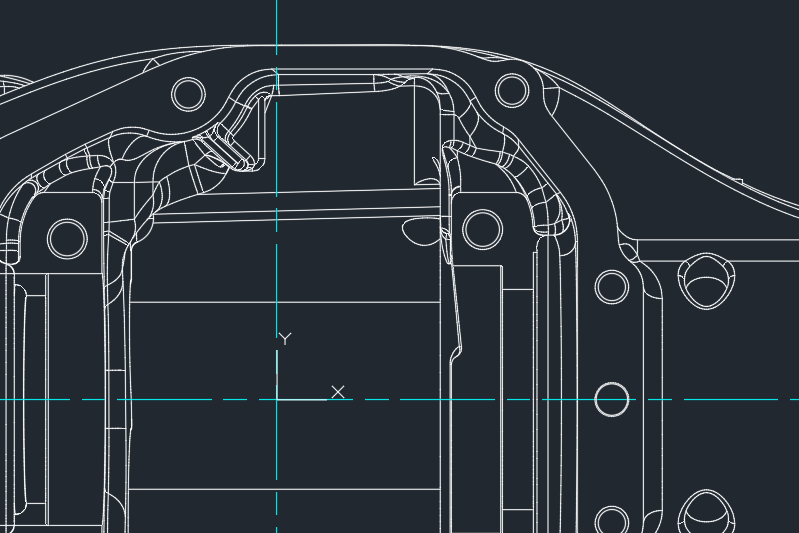

执行 UCS 命令设定用户坐标系，先点选原点，然后点选 X 轴上一点，再选 XY 平面上一点，确定坐标系

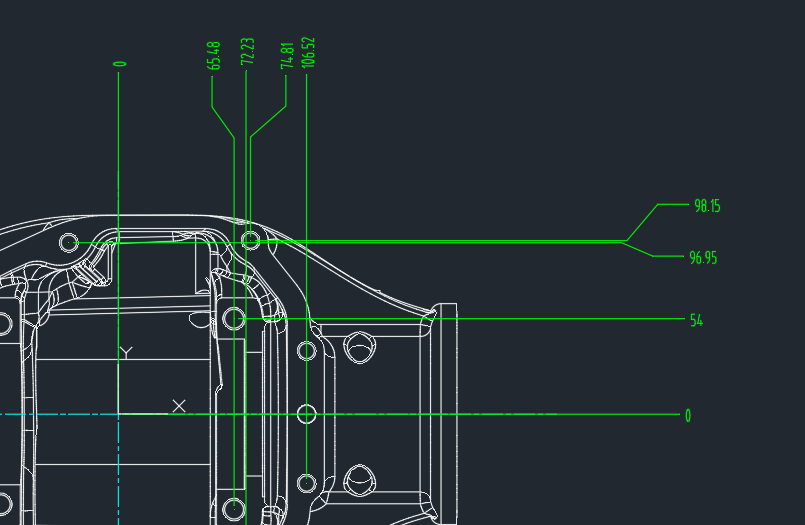

然后使用 DIMORD 命令点选拉出坐标即可，执行一次命令拉一次点，使用空格或回车重复执行上次的命令即可连续标注
如果一个文件中要标注多个图形，可以再设置新的用户坐标，然后进行标注，标注坐标值都是相对当前坐标系的。
