最近更新于 2025-10-17 14:43

测试环境

• AutoCAD Mechanical 2026

设置方法

在机械标图纸标注中标准的字体高度是 3.5，但是实际使用中，我这里最大只有 A3 图幅的打印机，有时候零件尺寸是超过 A3 的，就需要调整布局比例，同时保证标注文字跟随放大，不然打印出来就看不清。
在打开图纸状态，执行 OP 命令打开选项

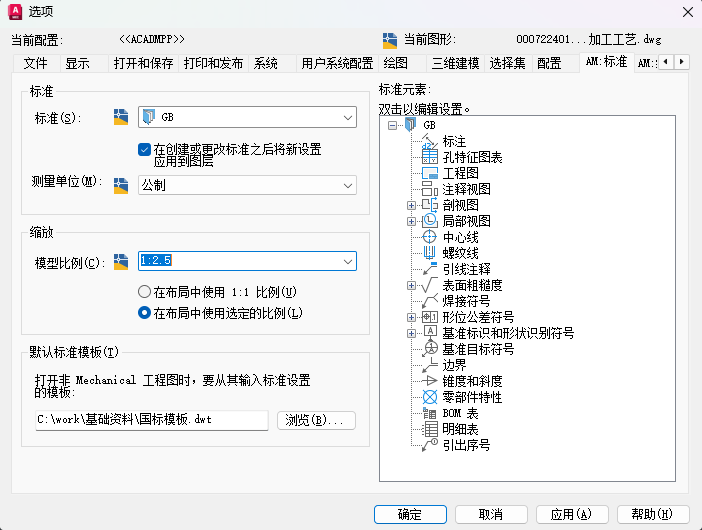

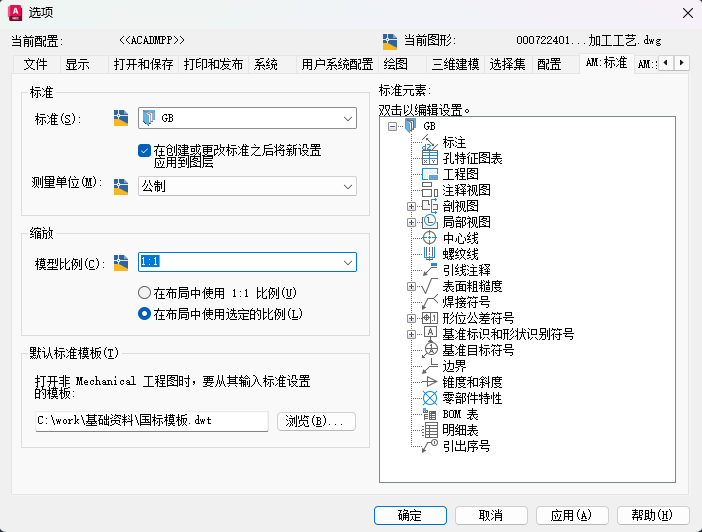

我这里标准都是使用的国标GB，在模型比例处可以进行比例修改（右下角也可以展开三杠勾选注释比例，在右下角选当前应用的注释比例，可以手动执行 AMRESCALE 对已有标注应用当前注释比例），选“在布局中使用选定的比例”，右侧双击标注

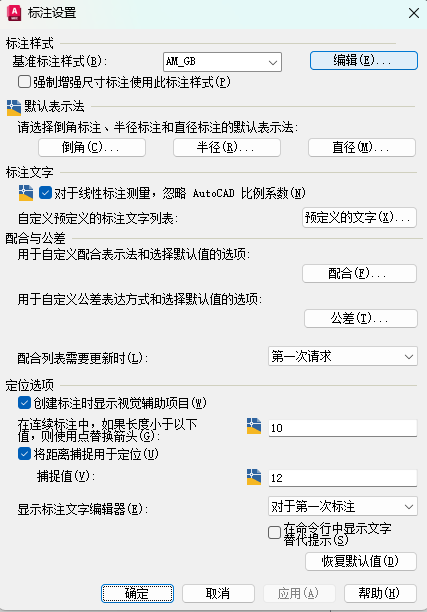

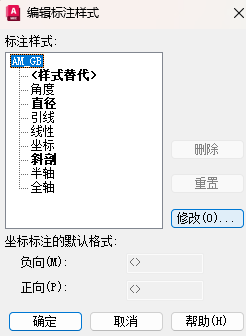

点击标注样式旁边的编辑

点修改

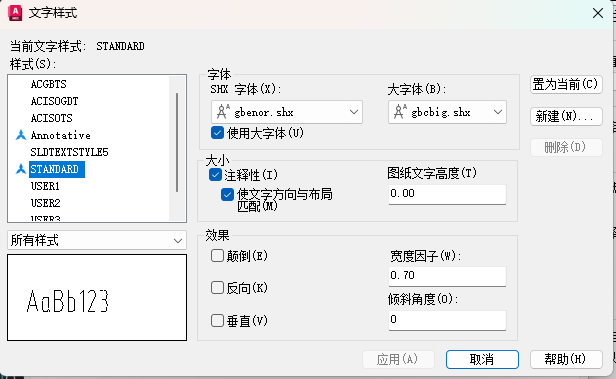

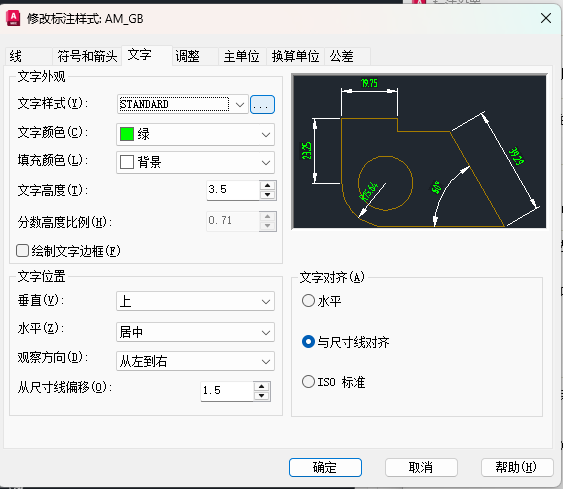

点文字样式右边的三点

勾选上注释性，图纸文字高度填 0，最后应用。

效果演示

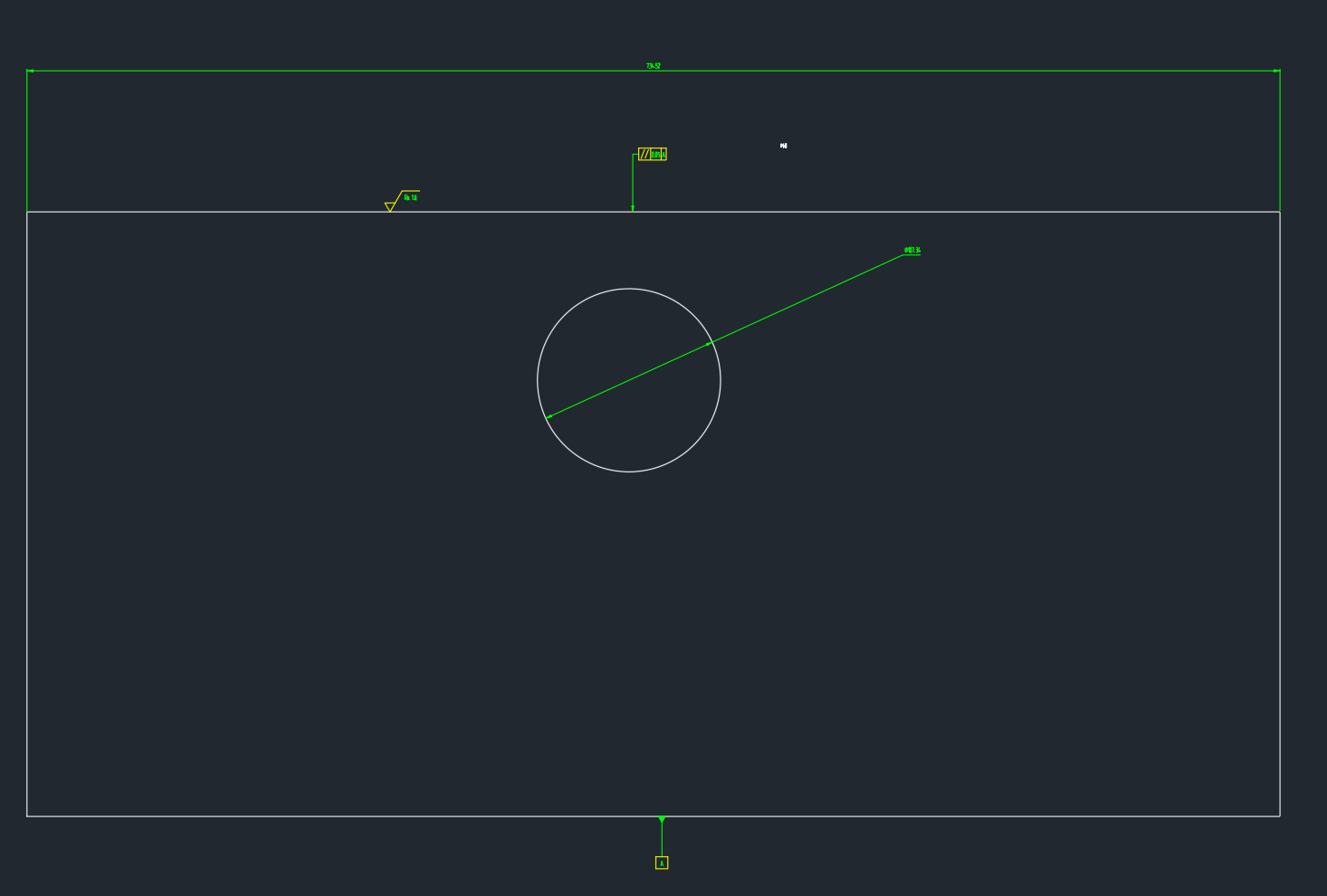

现在是 1:1

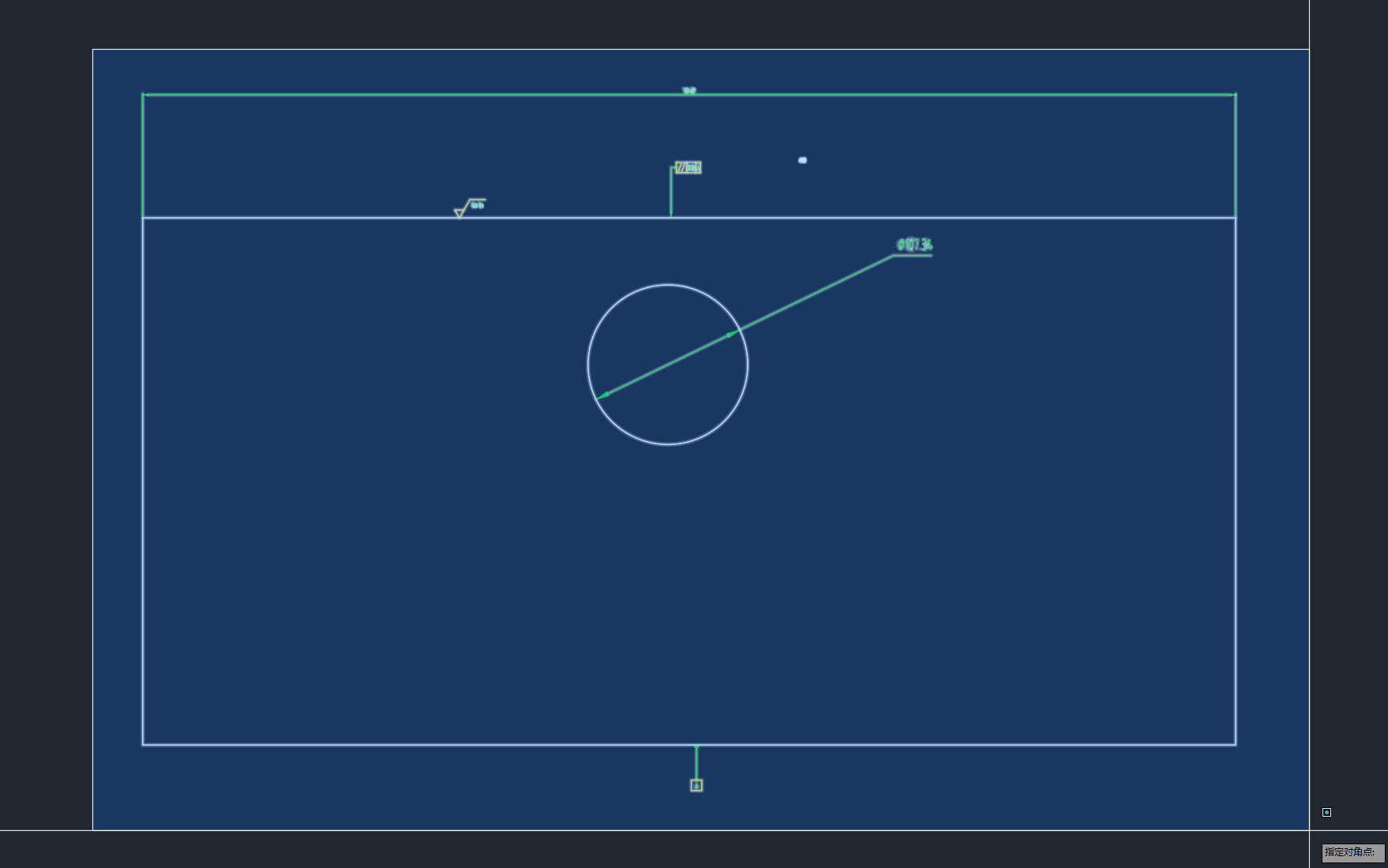

改为 1:2.5

点是更新比例

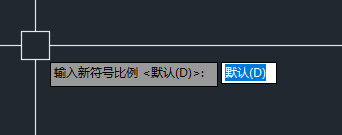

按回车或空格确认新符号比例

可以点击选择或框选需要更新比例的符号

按回车或空格确认

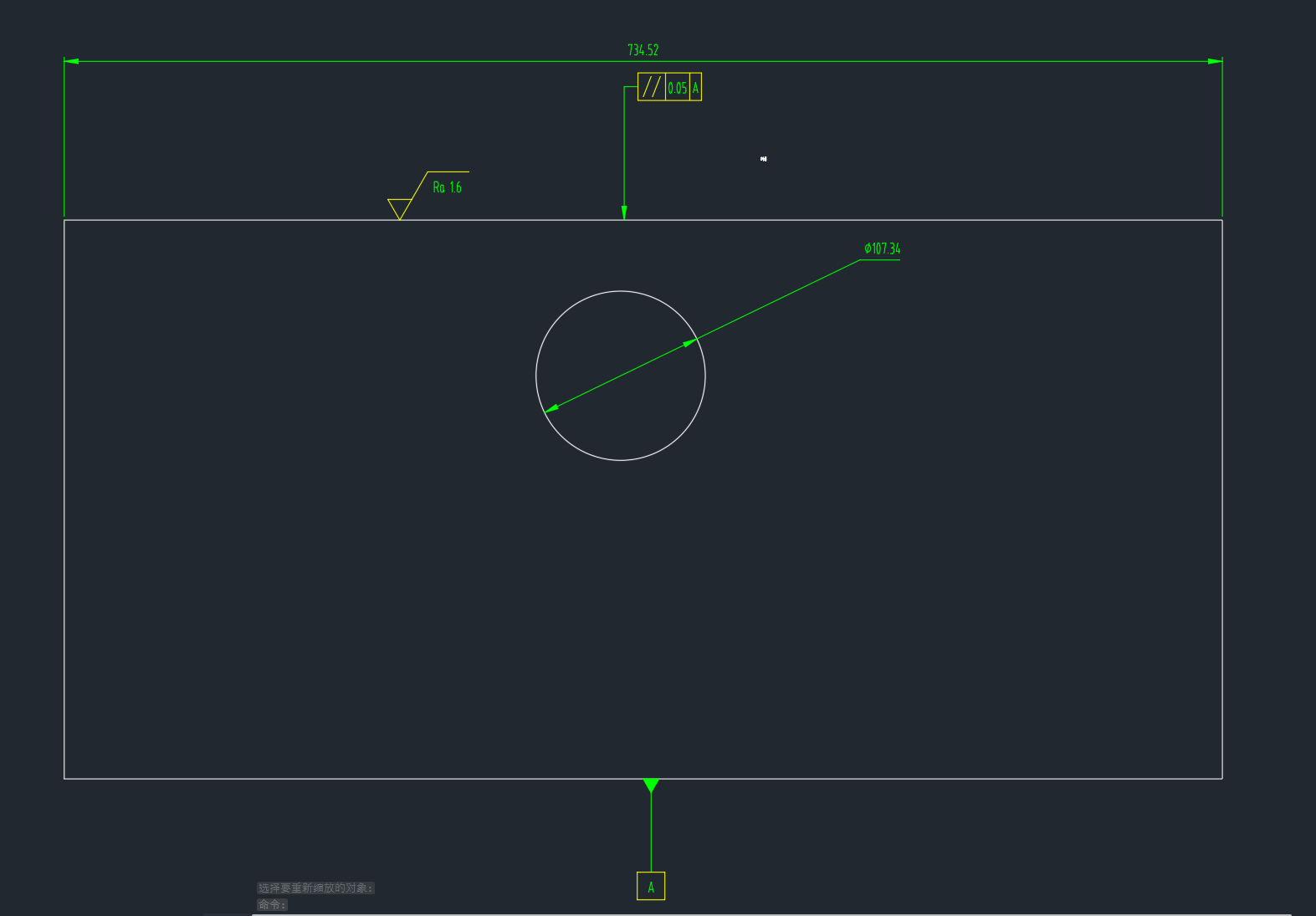

这样就会对符号也更新比例

模板

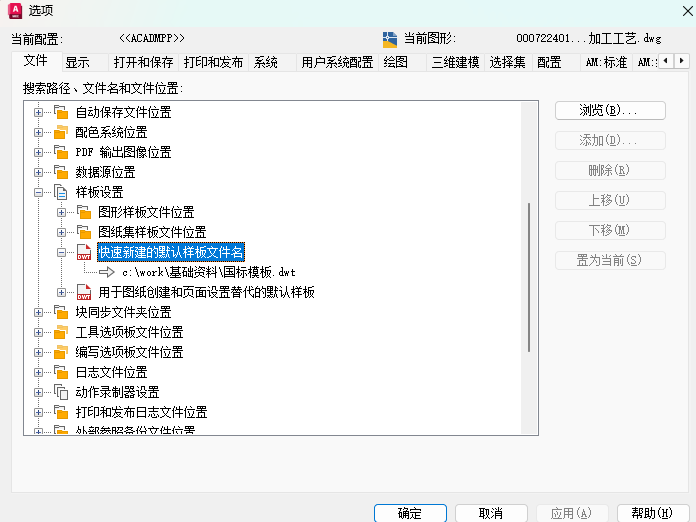

我是一直在用自己修改的国标模板，把固定的设置改在 dwt 模板文件中，然后选项里设置为我自己的模板。
新建文件时使用的模板

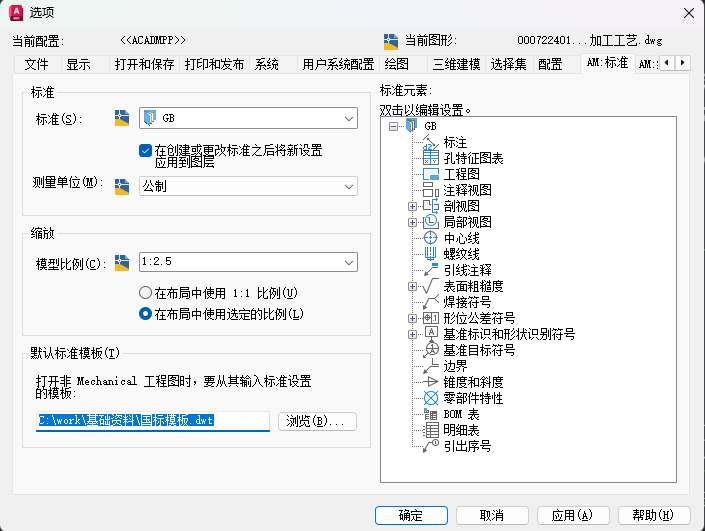

非机械版创建的图纸时使用的模板
