Siemens NX 运动仿真中多实例应用同一机构配置的方法

最近更新于 2026-08-12 23:57

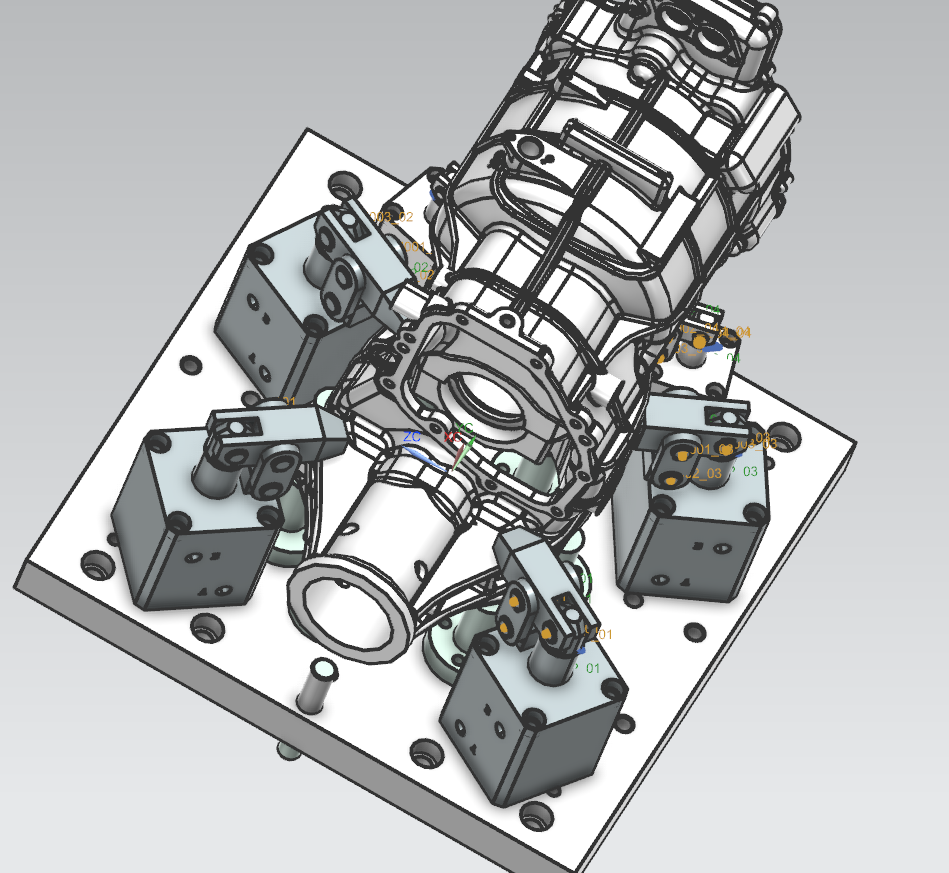

比如我这里有 2 种杠杆缸，一种 4 个实例，另外一种 2 个实例，如果每个杠杆缸都去创建一次机构就是无意义的重复工作。

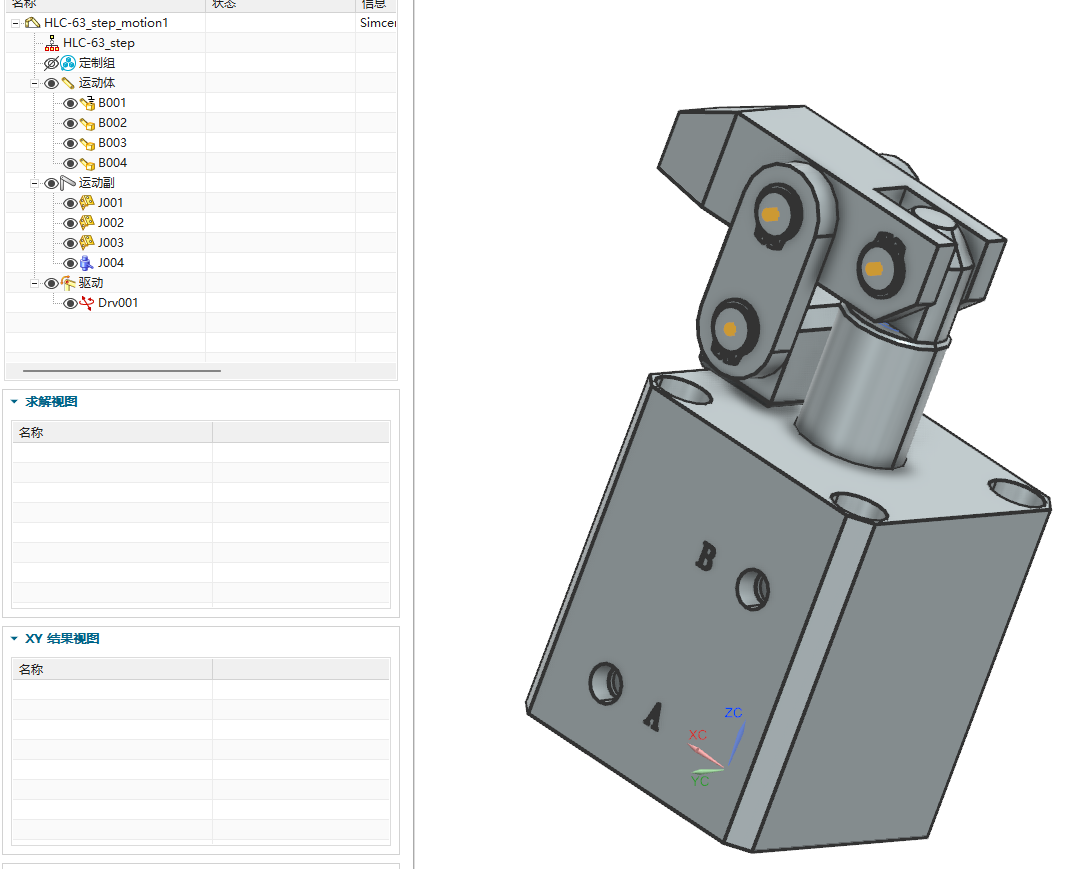

先单独打开杠杆缸，创建一套机构（运动体、运动副、驱动），保持仿真打开

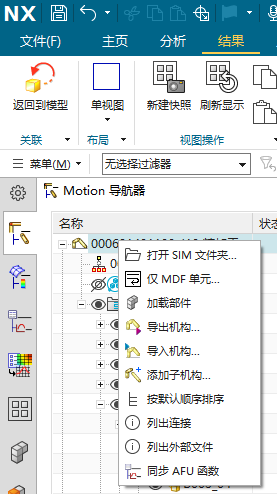

回到总图，在 Motion 导航器上顶层右键 – 导入机构

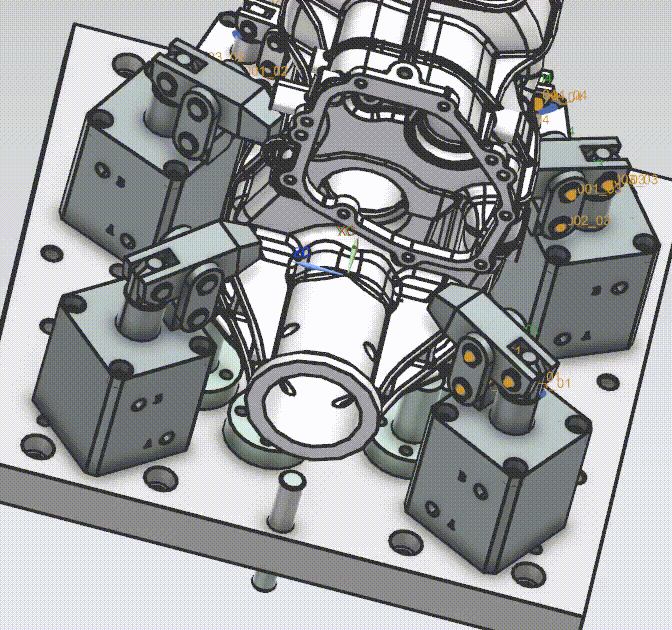

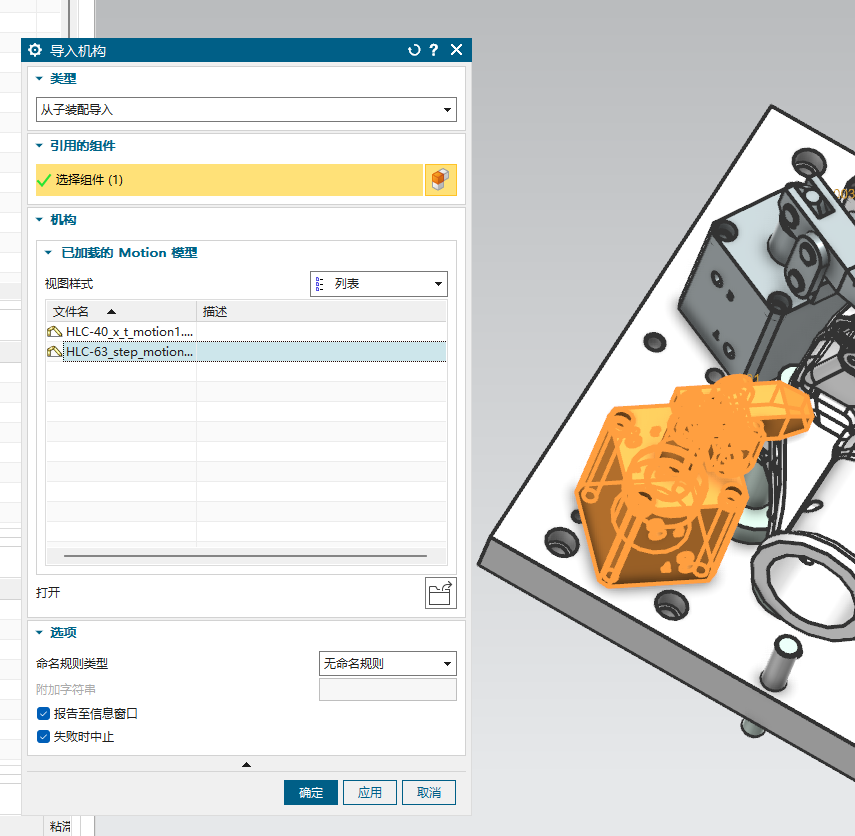

可以选择目前已处于打开状态的运动仿真模型，然后选中要应用的组件，这样操作可以快速将创建好的机构克隆给同一模型的实例，大大缩短配置时间。
