环境

• CAXA CAD 电子图版 2026
• AutoCAD Mechanical 2027

问题描述

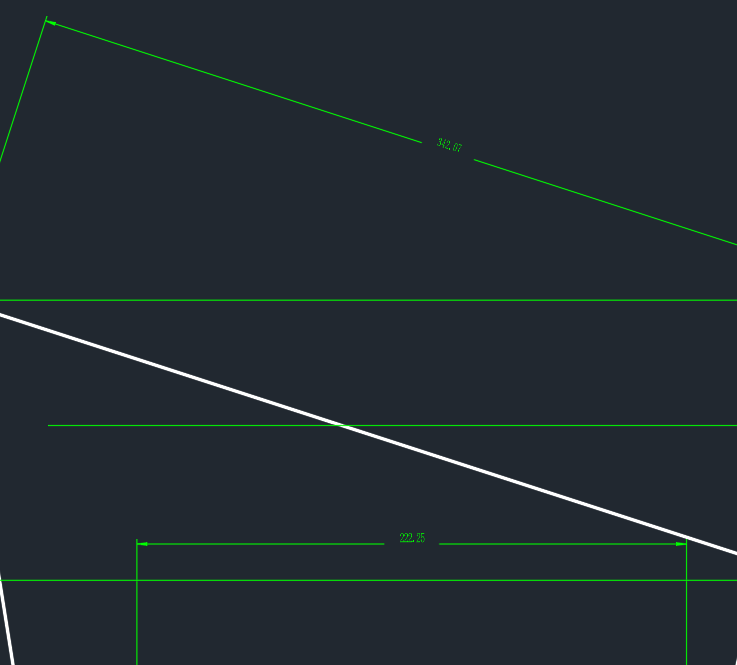

CAXA CAD 创建的图纸，并标注了尺寸。然后另存为 dwg 文件，用 AutoCAD 打开，看到还是正常的。

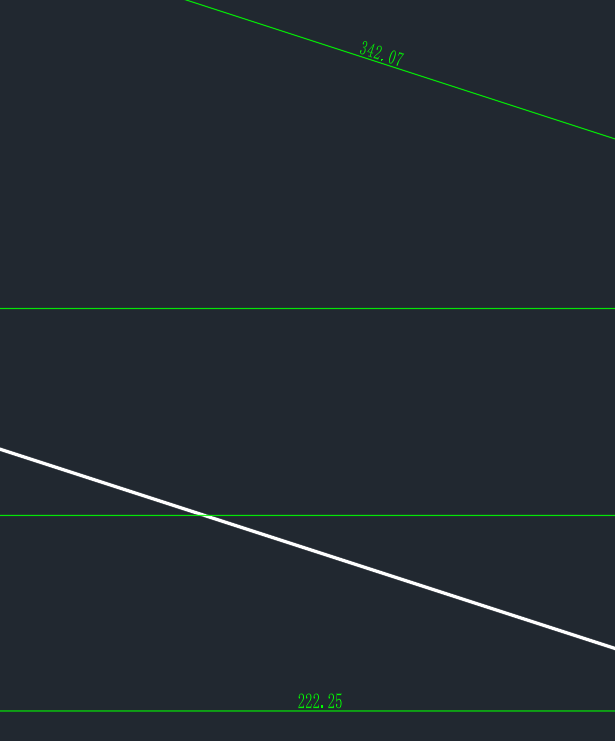

如果将尺寸使用 M 移动，或者 CO 复制出来的尺寸，尺寸的文字的填充颜色会被设置为背景色，但是会遮挡尺寸线。

解决

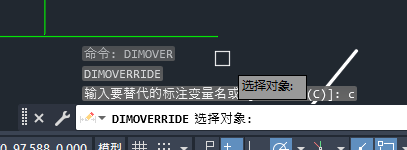

可以使用 DIMOVER 命令处理

输入 C 回车（选择清除替代）

然后选择要处理的标注，可以直接整体框选后回车

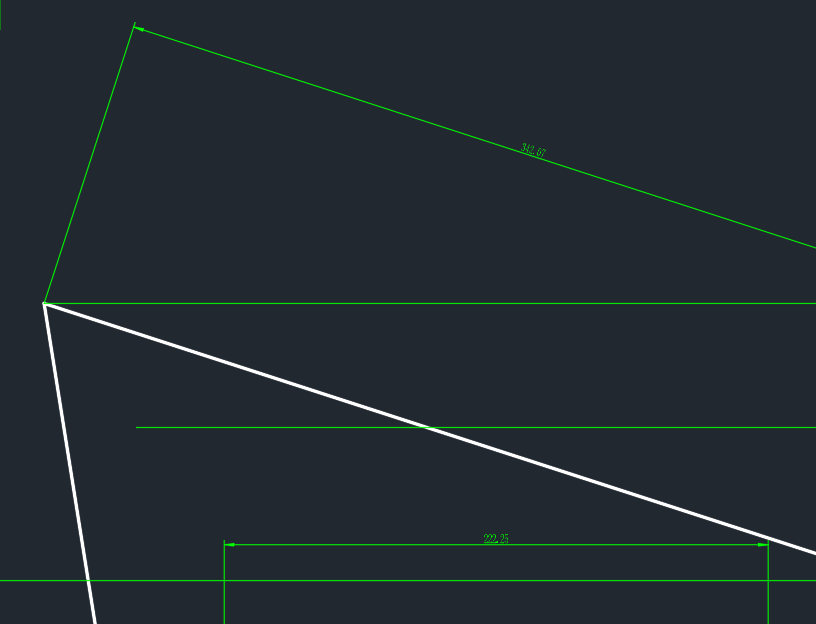

恢复正常
