AutoCAD 的图纸变更对比功能

最近更新于 2026-05-27 15:37

2026/5/27
刚才我突然想到 git 可以记录代码的变更，借助可视化工具可以清晰呈现修改内容。那有没有可能开发实现一种类似的功能，对比图纸修改前后的区别，明显体现出修改。然后我发现 AutoCAD 自带这个功能，这里基于 AutoCAD Mechanical 2027 测试。
当前打开了最新的图纸（称为A），然后执行 COMPARE 命令，会让选择另外一份图纸文件（称为B），我就选择了旧版的图纸，等处理完就可以看到。

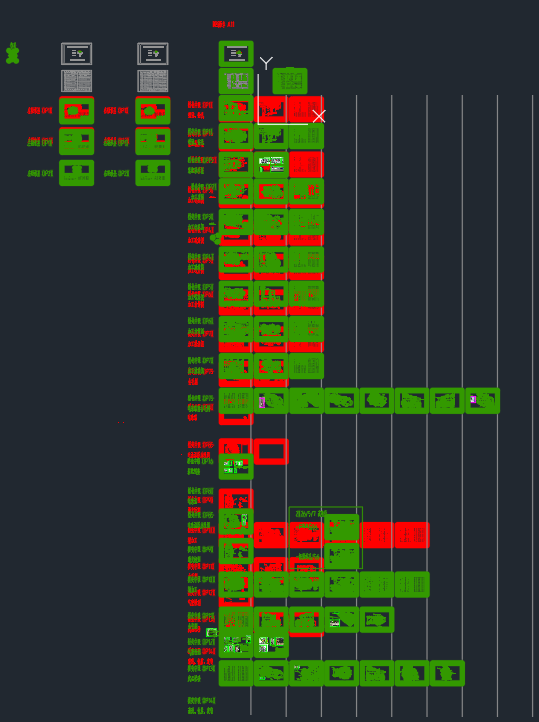

灰色是没有修改的，红色是在A图纸中已被删除的，绿色是在A图纸中新增的。如果图像实体移动了位置，也会呈现为红色和绿色，相当于在原来的位置被删除了，在新的位置出现了。
