新建模板

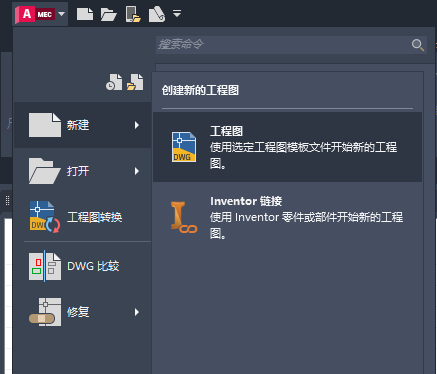

左上角图标-新建-工程图

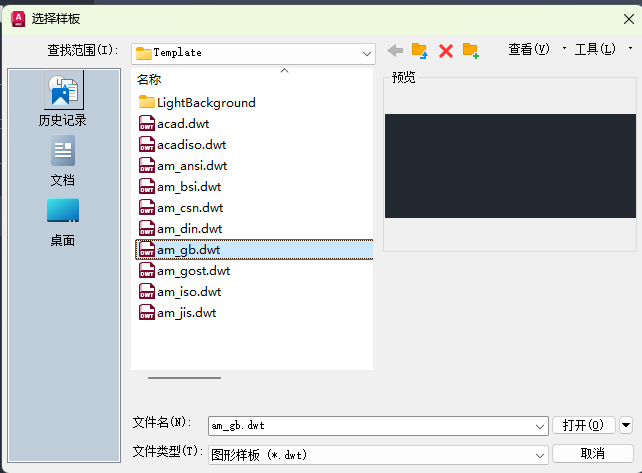

打开 am_gb 模板

修改

TEXTSIZE

TEXTSIZE 变量是注释比例 1:1 时的实际显示文字高度，1:2 时则是 2 倍的 TEXTSIZE。
执行 TEXTSIZE，值改为 3.5

AM标准

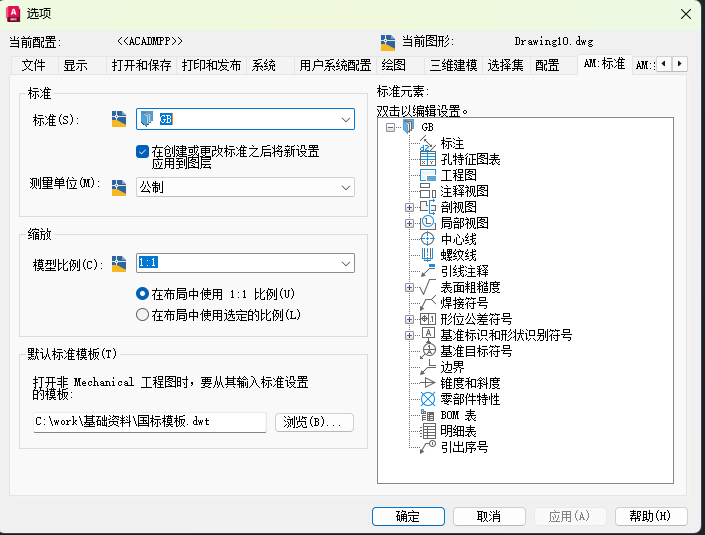

执行命令 AMOPTIONS，双击右侧 GB 下的 标注

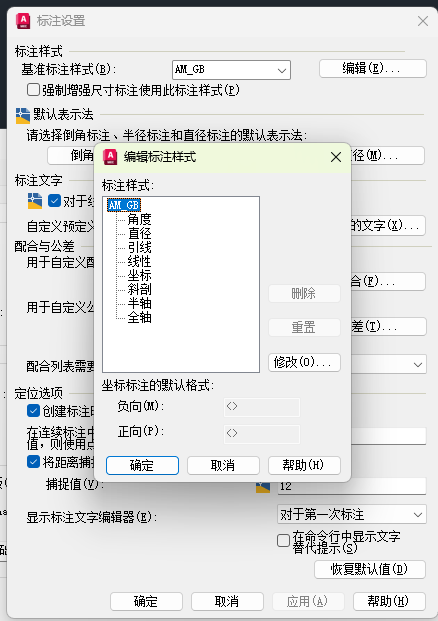

点击 基准标注样式 右侧的 编辑，编辑标注样式 中 AM_GB 选中状态下点击 修改

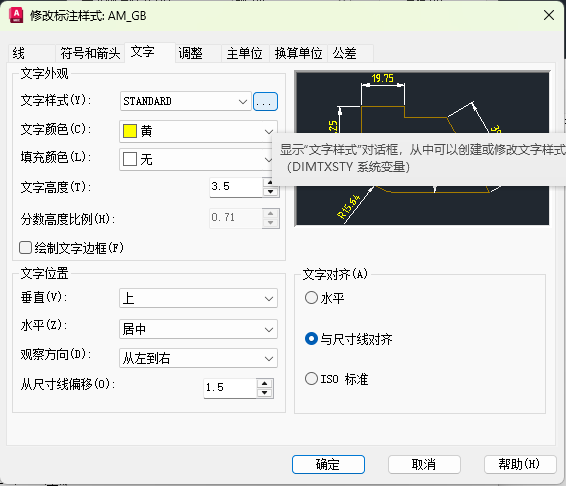

切换到 文字 选项卡下，点击文字样式右侧的 ...

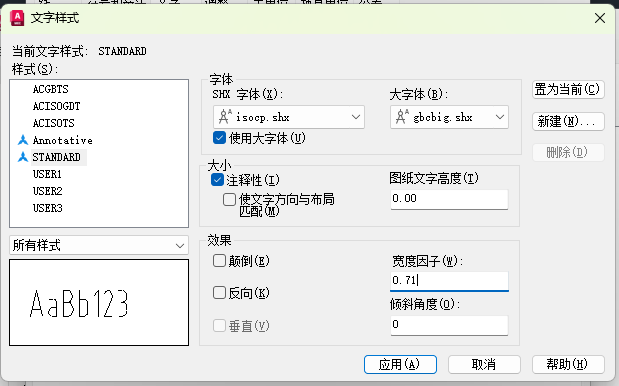

大小 组中勾选 注释性，宽度因子改为 0.71，点 应用，然后点 关闭

依次点 确定，到 标注设置

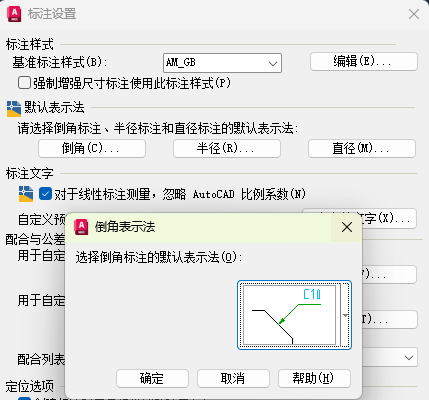

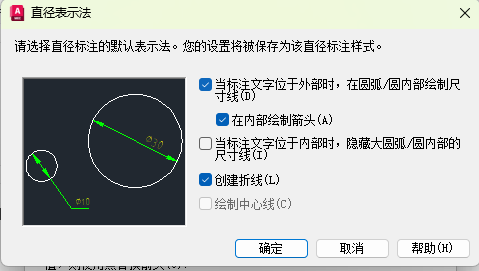

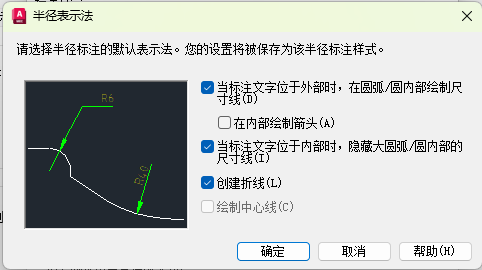

倒角、半径 和 直径 的标注方式根据自己习惯设置，设置完依次点确定

标注样式

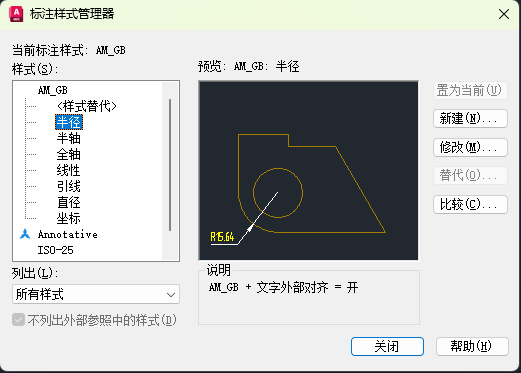

执行 DIMSTYLE 命令，不管 样式替代，依次选中 AM_GB 下的样式，点击修改

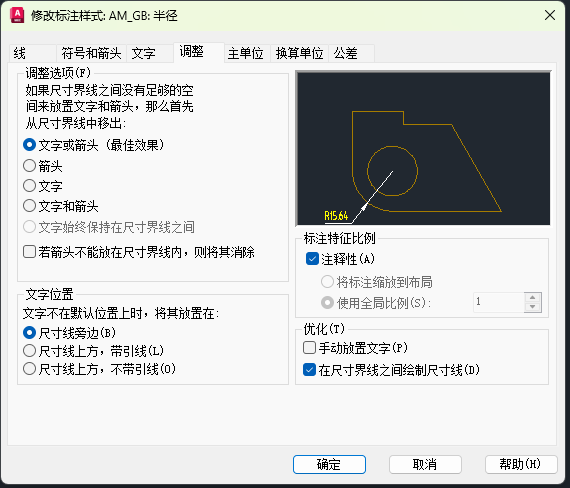

在 调整 选项卡下，标注特征比例 组中勾选 注释性

依次设置后前面都显示了注释性图标

打开线宽

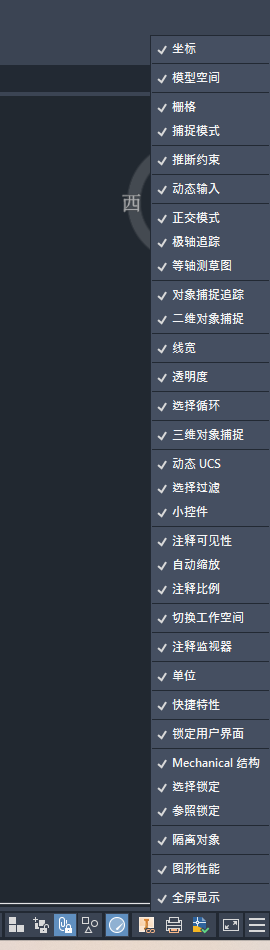

这些快捷图标根据需要打开，我是全开的

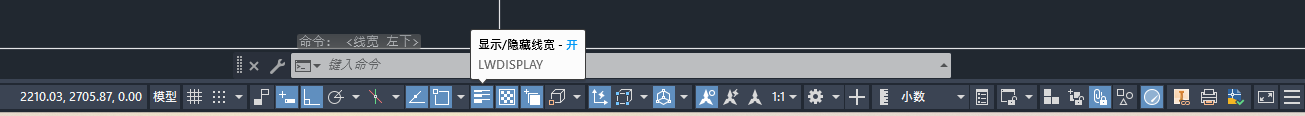

打开显示线宽，这样不同图层的线宽可以一眼看出来

添加 AM 图层（可选）

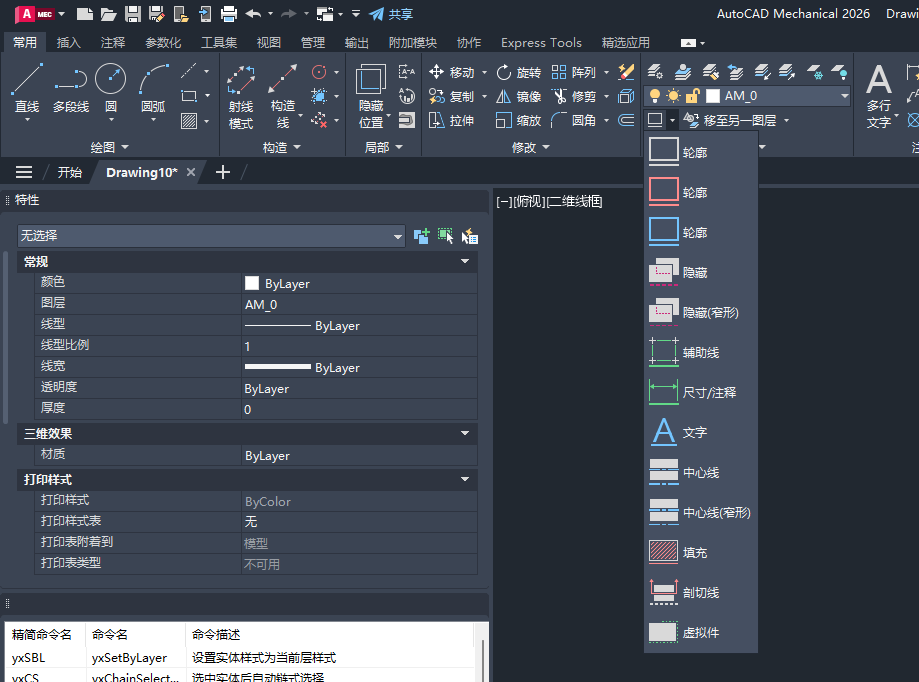

把这些图层依次点一遍就添加上了，也可以使用的时候在这里切换

使用模板

按Ctrl+S保存，文件类型：AutoCAD Mechanical 工程图模板，自己选一个固定路径然后命名保存

点确定

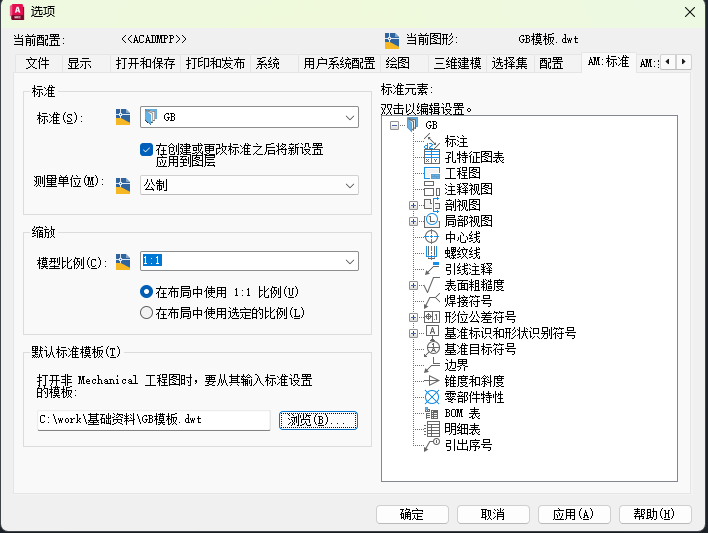

执行 AMOPTIONS 命令，默认标准模板选刚才保存的文件

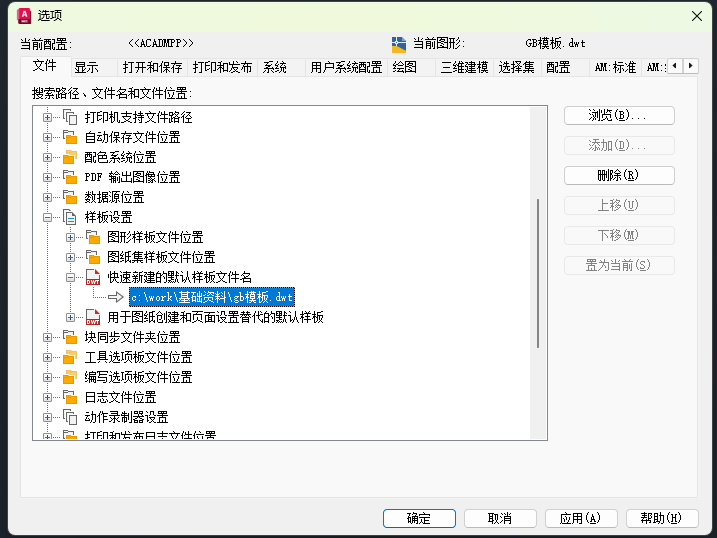

文件选项卡下：样板设置-快速新建的默认样板文件名，同样选择刚才保存的文件

完成设置后新建图纸的时候就会使用这个模板文件了

使用

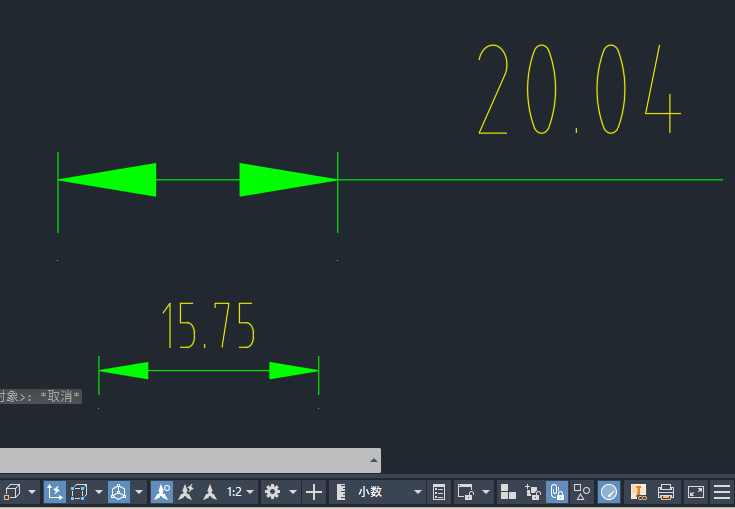

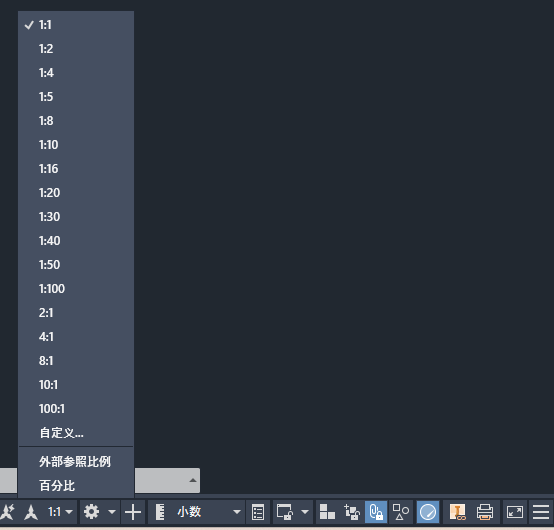

新建的标注会应用当前的注释比例

1:1

1:2
