AutoCAD Mechanical 图纸文件移动后，批量打印无法识别图框

最近更新于 2026-05-06 15:41

最近移动了一个图纸文件，刚才打开编辑时就出现了奇怪的问题。其中一个问题是矩形图框无法被批量打印插件识别了，手动去改也太麻烦。

后面我让 Google Gemini 给我分析，提供 LISP 代码给我去分析图框，得出的结论是我这里的 AM_0 图层的 AcDbPolyline 矩形框数据缺失了，内部有损坏，这还是有点莫名奇妙的。
反复折腾好久让 Gemini 给我生成代码修复都没解决，后面我提供了一种思路，直接重新画。
读取现有 AM_0 图层的 AcDbPolyline 矩形框坐标、大小，然后把现有的矩形框全部删除，按读取的位置和大小重新绘制就行了。

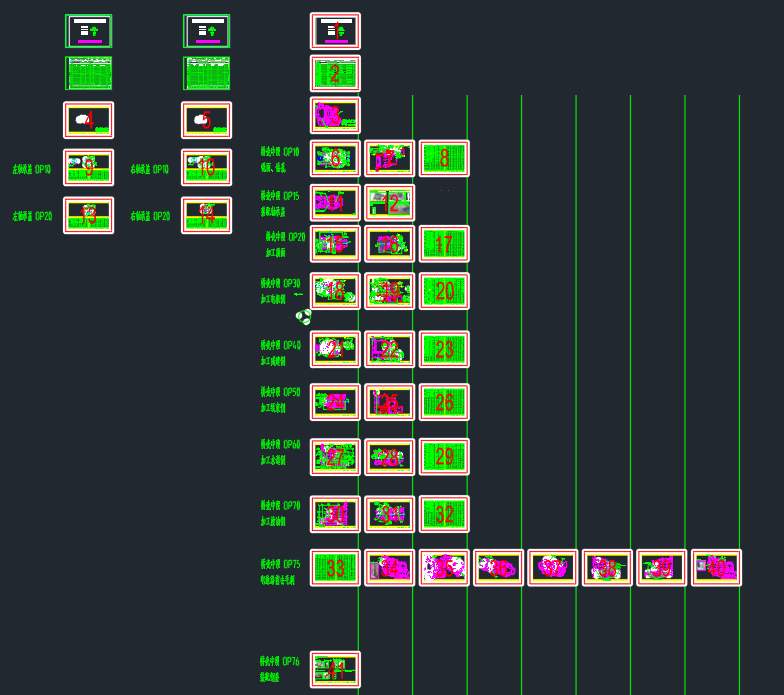

现在可以识别出图框了

下面是 LISP 代码，复制代码粘贴到 AutoCAD 下方的键入命令框中回车，然后执行RebuildFrames命令即可

(defun c:RebuildFrames (/ ss i ent vObj minPt maxPt p1 p3 p2 p4)
  (vl-load-com)
  ;; 1. 获取所有 AM_0 层多段线
  (setq ss (ssget "X" '((0 . "LWPOLYLINE") (8 . "AM_0"))))

  (if ss
    (progn
      (setq i 0)
      (repeat (sslength ss)
        (setq ent (ssname ss i))
        (setq vObj (vlax-ename->vla-object ent))

        ;; 2. 获取该对象的几何外接矩形
        (vla-getboundingbox vObj 'minPt 'maxPt)
        (setq p1 (vlax-safearray->list minPt)) ; 左下角 (x y z)
        (setq p3 (vlax-safearray->list maxPt)) ; 右上角 (x y z)

        ;; 计算四个标准顶点（取 XY 坐标）
        (setq p2 (list (car p3) (cadr p1))) ; 右下角
        (setq p4 (list (car p1) (cadr p3))) ; 左上角

        ;; 3. 删除旧图元
        (entdel ent)

        ;; 4. 使用标准的 4 点矩形数据重绘
        ;; 顺时针或逆时针排列点均可，(70 . 1) 会自动将第 4 点连回第 1 点
        (entmake
          (list
            '(0 . "LWPOLYLINE")
            '(100 . "AcDbEntity")
            '(100 . "AcDbPolyline")
            '(8 . "AM_0")
            '(90 . 4)                ; 顶点数量
            '(70 . 1)                ; 闭合标志：必须为 1 才能闭合最后一段
            (cons 10 (list (car p1) (cadr p1))) ; 1. 左下
            (cons 10 (list (car p2) (cadr p2))) ; 2. 右下
            (cons 10 (list (car p3) (cadr p3))) ; 3. 右上
            (cons 10 (list (car p4) (cadr p4))) ; 4. 左上
            '(210 0.0 0.0 1.0)       ; 明确指定法向量，防止显示异常
          )
        )
        (setq i (1+ i))
      )
      (princ (strcat "\n完成！已重构 " (itoa i) " 个标准闭合矩形。"))
    )
    (princ "\n未发现可处理的对象。")
  )
  (princ)
)
