环境

• AutoCAD Mechanical 2026
• ObjectArx 2026
• VS 2022

环境搭建参考：https://blog.iyatt.com/?p=21187

方案

API

virtual Acad::ErrorStatus sendStringToExecute(
    AcApDocument* pAcTargetDocument,
    const ACHAR * pszExecute,
    bool bActivate = true,
    bool bWrapUpInactiveDoc = false,
    bool bEchoString = true
) = 0;

这个函数用于将命令字符串发送到目标文档并执行。

• pAcTargetDocument：接收输入指令的文档对象
• pszExecute：作为输入发送并执行的指令文本
• bActivate：指示是否激活目标文档
• bWrapUpInactiveDoc：指示在切换活动文档时，是否将当前活动文档挂起，并在下一次 OnIdle()（空闲）时完成
• bEchoString：指示发送的字符串是否显示在命令行中

示例

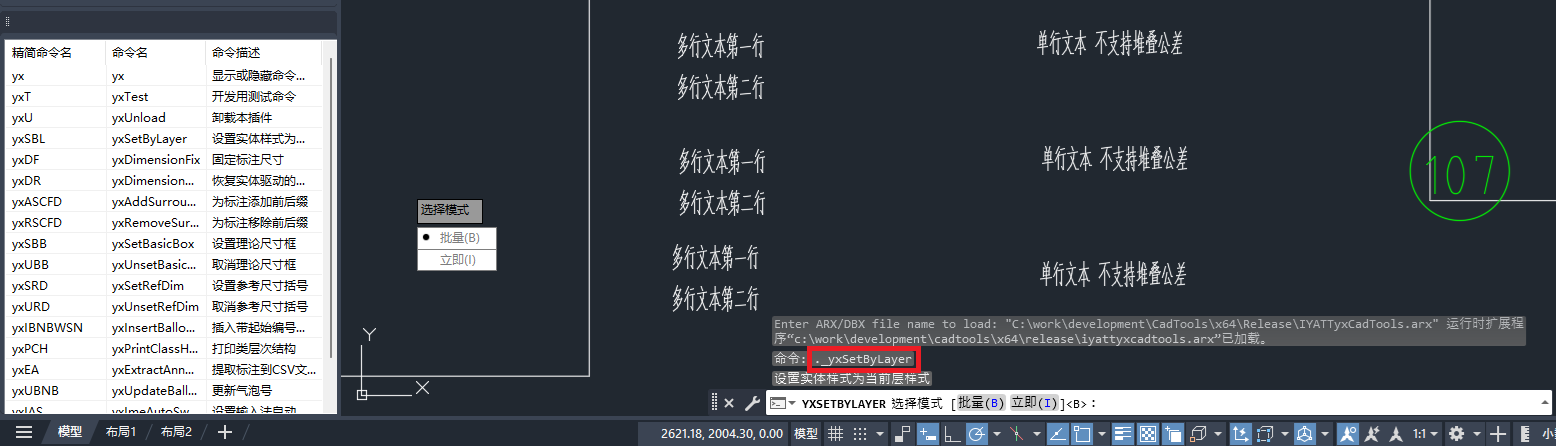

我这里实现了通过点击 List Control 报表执行对应命令，就是用这个 API 来调用已注册的命令。

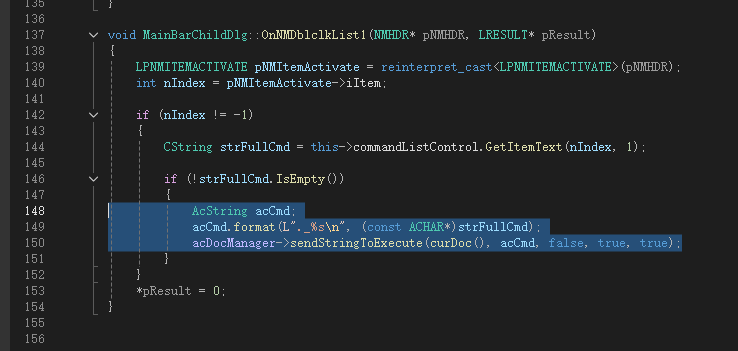

下面是我项目中的代码片段。
①curDoc() 用于获取当前打开状态的图纸对象。
②命令前加英文句点时，会调取原生命令，而不会调用用户自己定义的命令（比如用户自己写了同名命令替换 AutoCAD 的原生命令）。
③命令前加下划线时，会调用通用命令，而不是本地命令。
AutoCAD 命令注册函数时，需要传入两个命令名，cmdGlobalName 就是全球通用名，cmdLocaleName 就是本地名。
全球通用名在不同语言的 AutoCAD 中都能执行，而本地名在不同语言下有可能不同。假设直线绘制命令 Line 是通用名，在中文版 CAD 可能叫 绘制直线。
我自己实现的命令是把两个命令名设为一样的，纯英文命令是最方便输入的，中文命令要用输入法效率会更低。

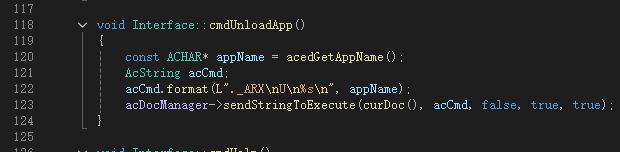

④可以在命令后加一个空格或换行符作为确认执行符号。建议使用换行符，比如下面的例子卸载插件：首先执行 ARX 命令，然后选择 U 选项，然后输入插件路径确认。输入路径这里如果使用空格的话则无效，路径输入状态下按空格会输入空格，只有用换行符才能确认。
注：acedGetAppName() 可以用于获取插件自己的文件路径。
