最近更新于 2026-04-09 21:56

参考文件

• GB/T 131-2006 产品几何技术规范(GPS) 技术产品文件中表面结构的表示法
  现行最新的标准。—-2026/4/9

相同粗糙度简化注法

旧版注法

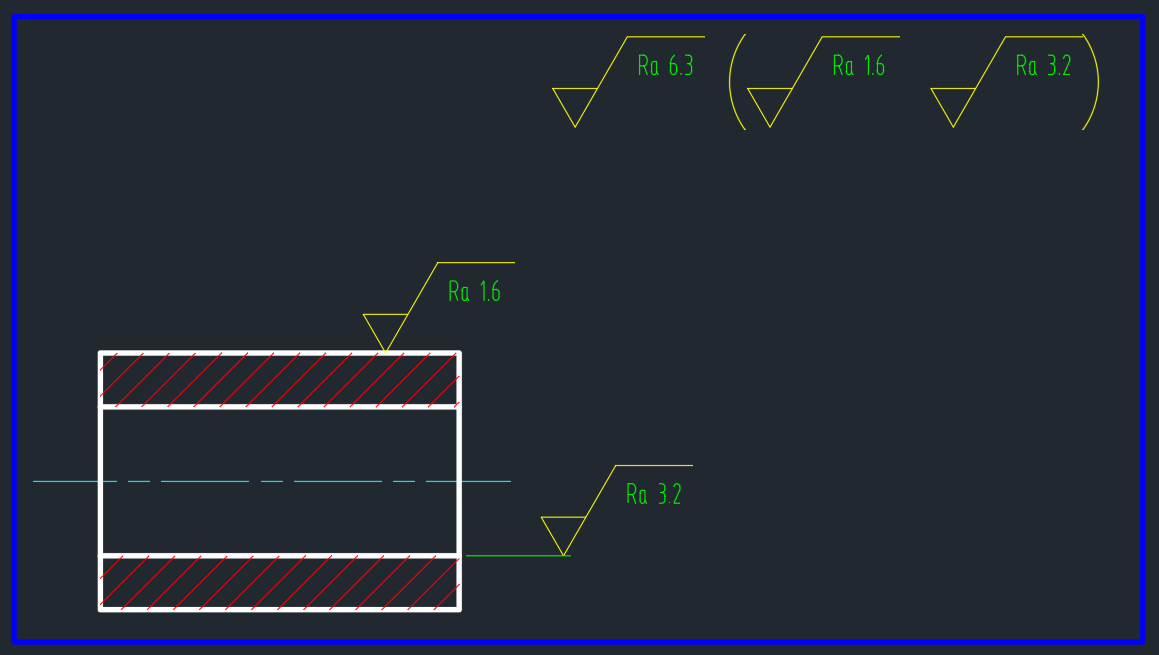

新版注法一
括号里的就是排除掉的，即排除掉图中已标注的去除材料的Ra1.6和Ra3.2，其它位置为去除材料的粗糙度Ra6.3

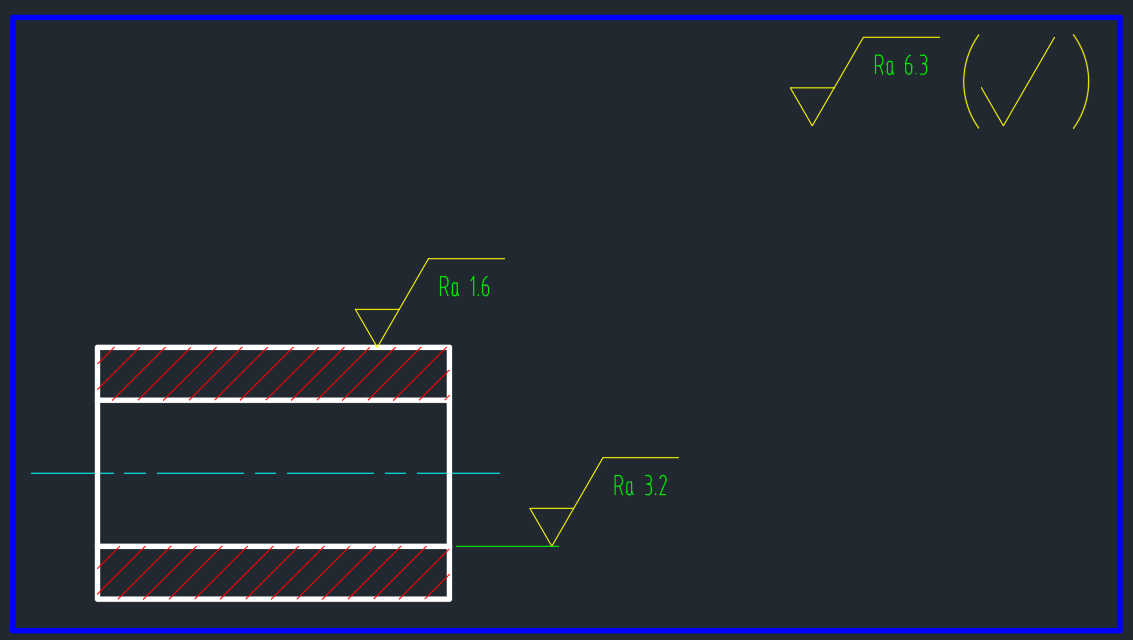

新版注法二
排除已标注的粗糙度，其它位置粗糙度为去除材料的粗糙度Ra6.3
