准备

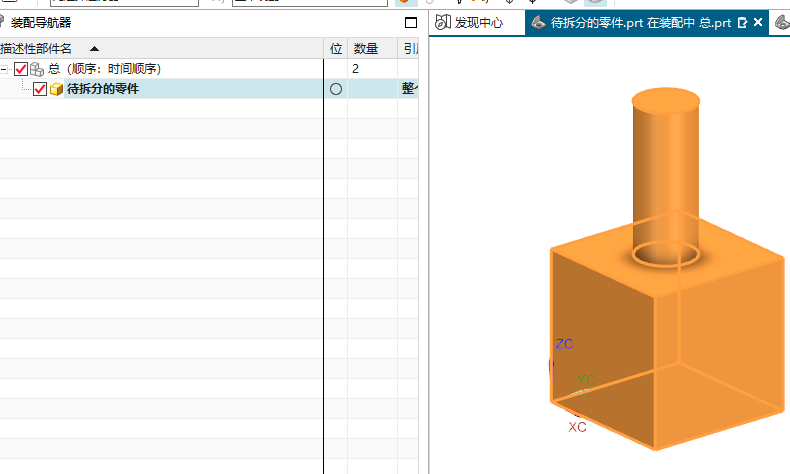

如果要拆分的零件不在装配体中，则需要先创建装配体将零件放进去。
下面的零件计划拆分为圆柱和正方体

单实体拆分为多实体

如果本身要拆分的就是多实体，则跳过本节

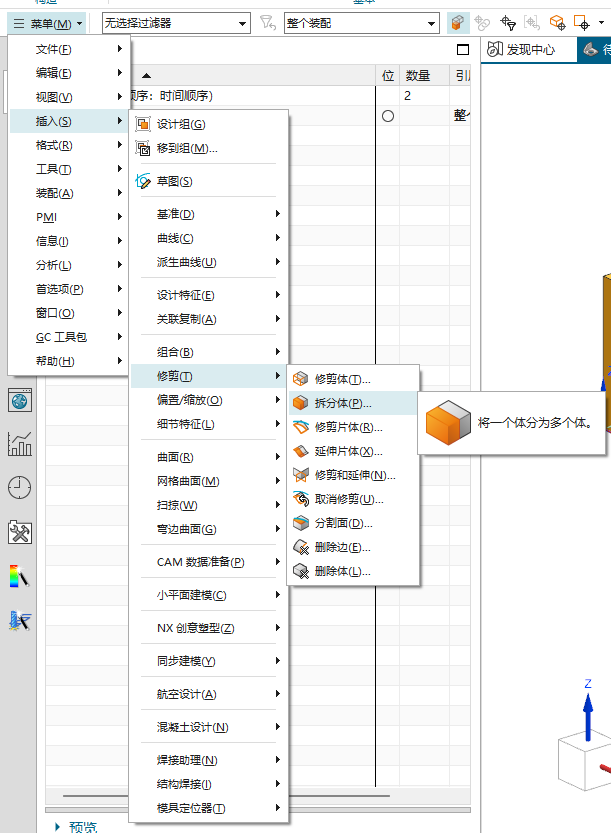

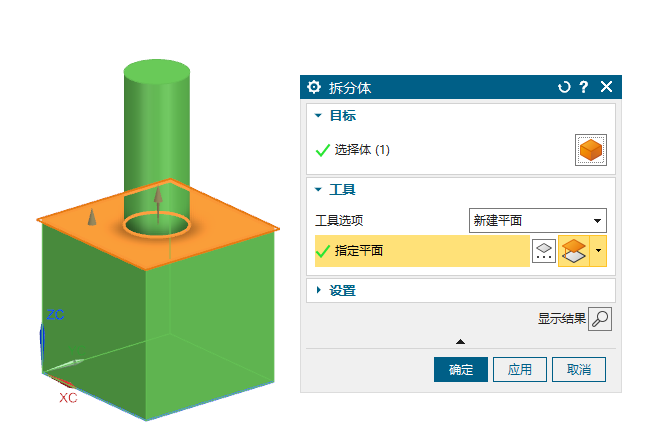

点开：菜单-插入-修剪-拆分体

选择体：选要拆分的实体
指定平面：拆分的分界面

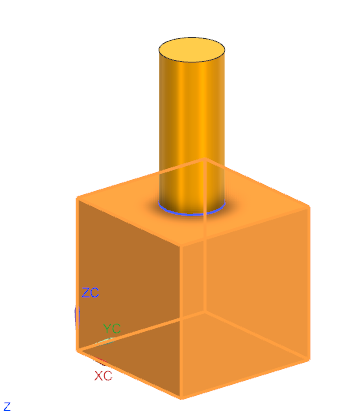

这样就把单实体拆分为 2 个实体了，可以分别选中圆柱或正方体

每个实体独立保存零件

将要拆分的零件的上级装配体设置为工作部件

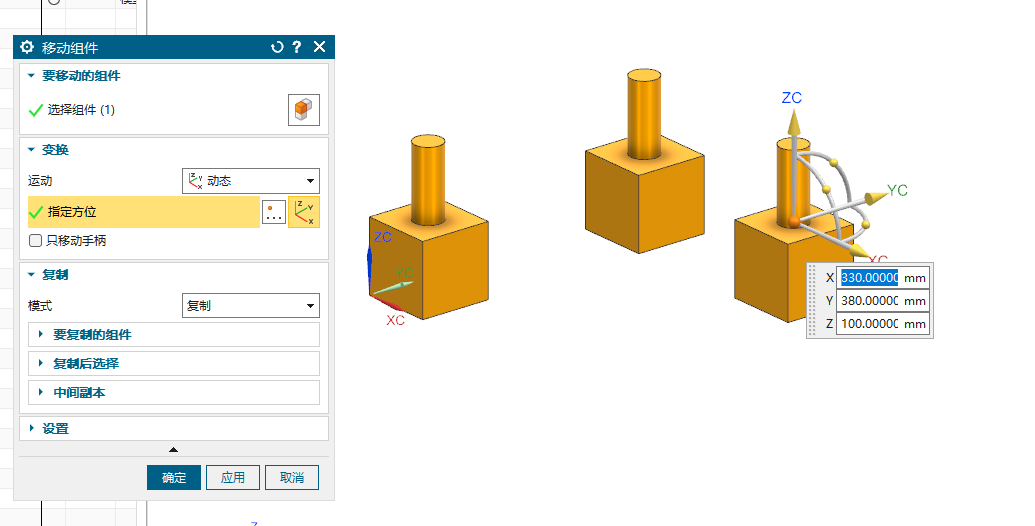

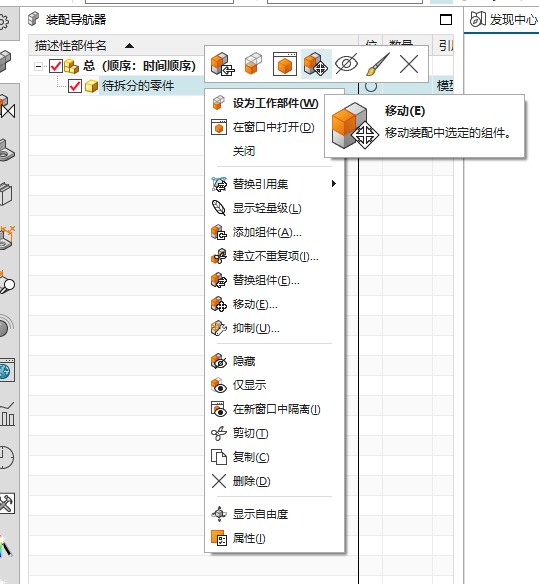

在要拆分的零件上右键点“移动”图标

模式选“复制”，移动就会复制出来

将复制体另存文件

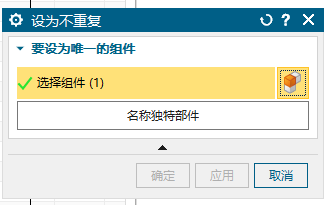

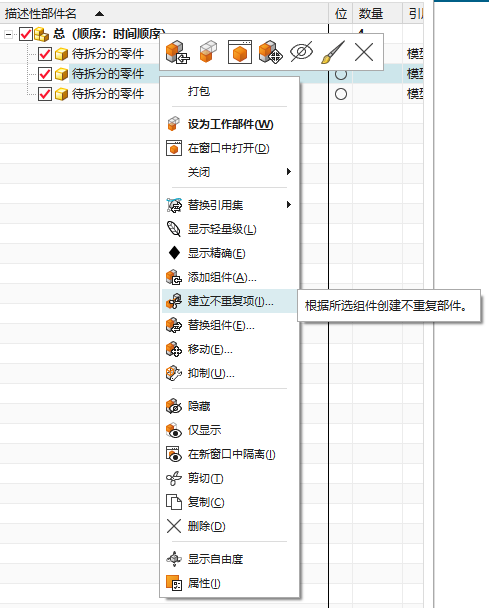

在第 2 个零件上右键，点“建立不重复项”。
NX 默认会把同一个零件的复制体折叠到一起，也可以直接在模型上右键操作，或者修改设置像我这里展开显示。

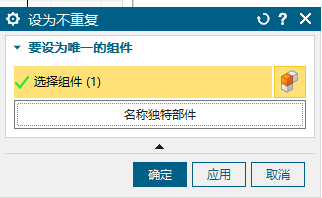

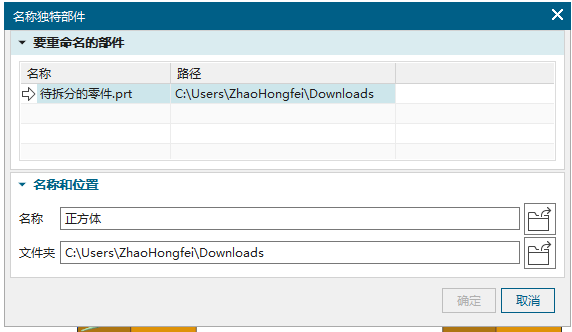

点击“名称独特部件”

设置新名字，比如我准备将这个零件提取正方体

点“确定”另存零件

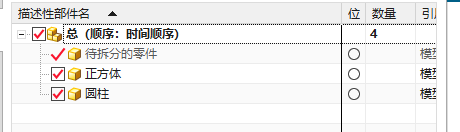

类似操作，我把另外一个复制体另存为圆柱

将正方体设置为工作部件

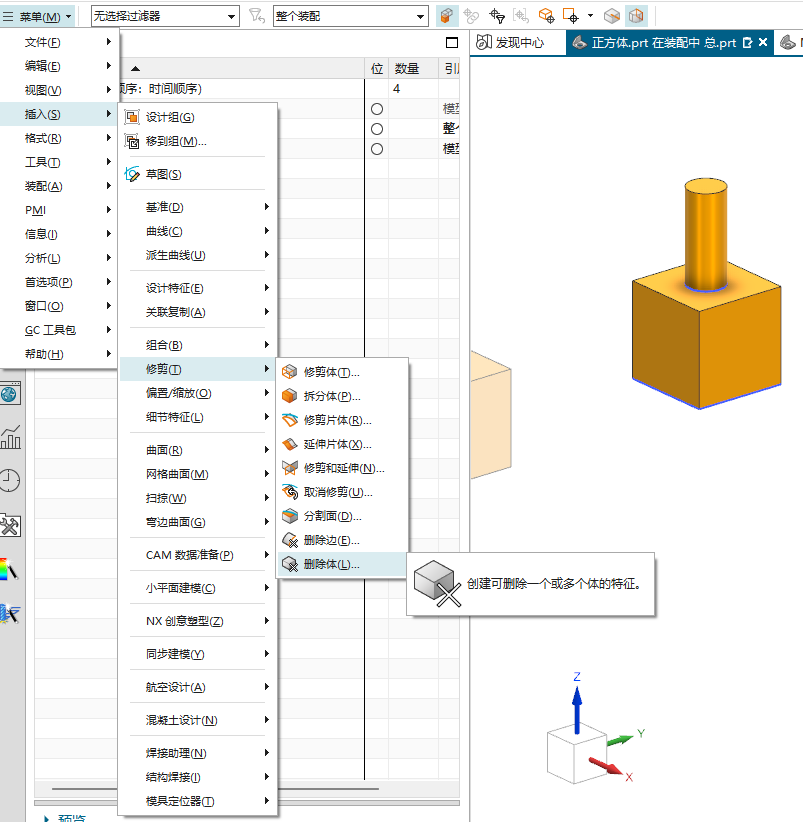

点击：菜单-插入-修剪-删除体

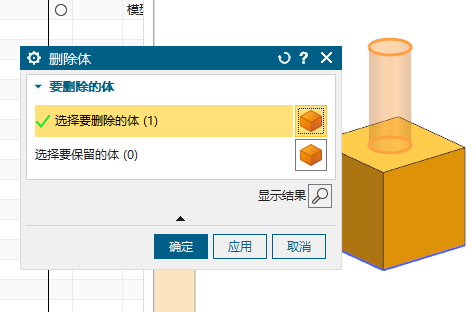

选择删除圆柱实体

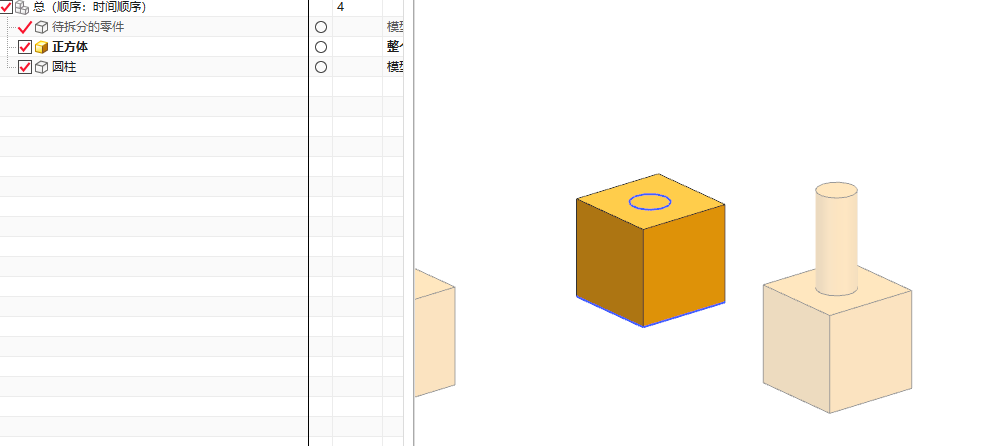

确定后就得到了正方体部分

类似操作，另外一个零件删除正方体得到圆柱

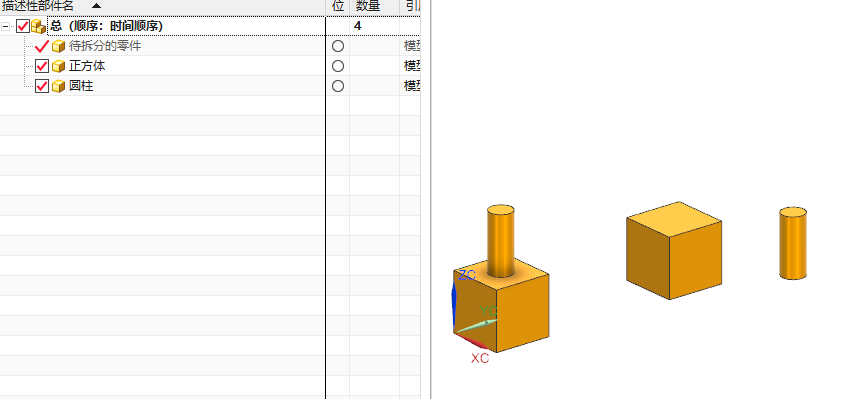

保存一下修改，现在就得到单独的零件
