NX 2506 是截止目前为止最新的版本，草图有大变化，和我以前大学时上课用的 NX 12 明显不同。我从去年10月底因为客观原因从 SolidWorks 切换到 NX 用于工作，到目前也画过好多套机床加工夹具和其它工装了。虽然觉得新版草图用着奇怪，但也还能接受。

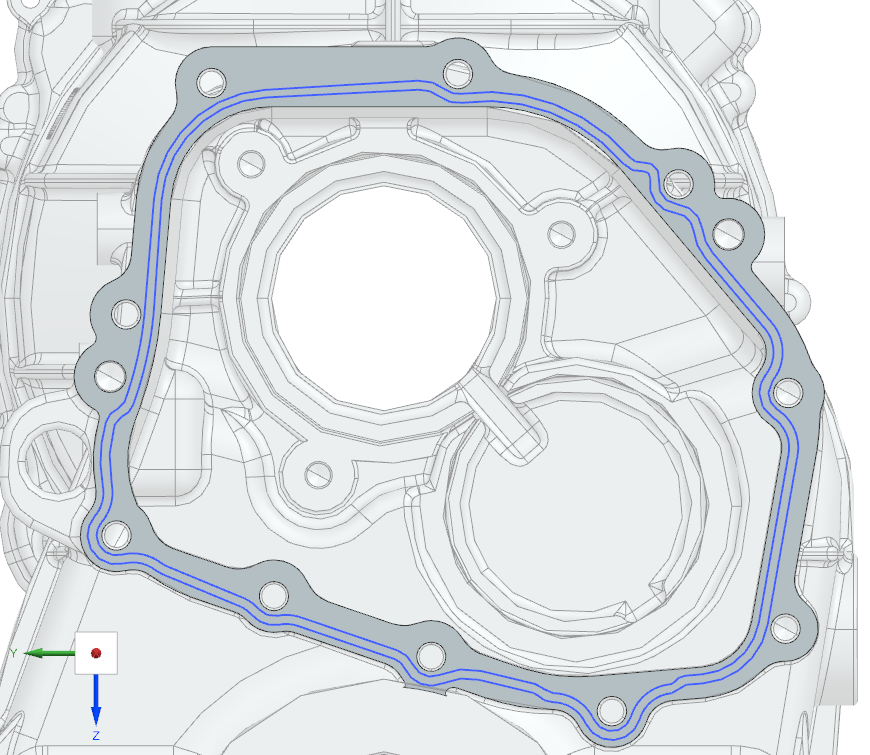

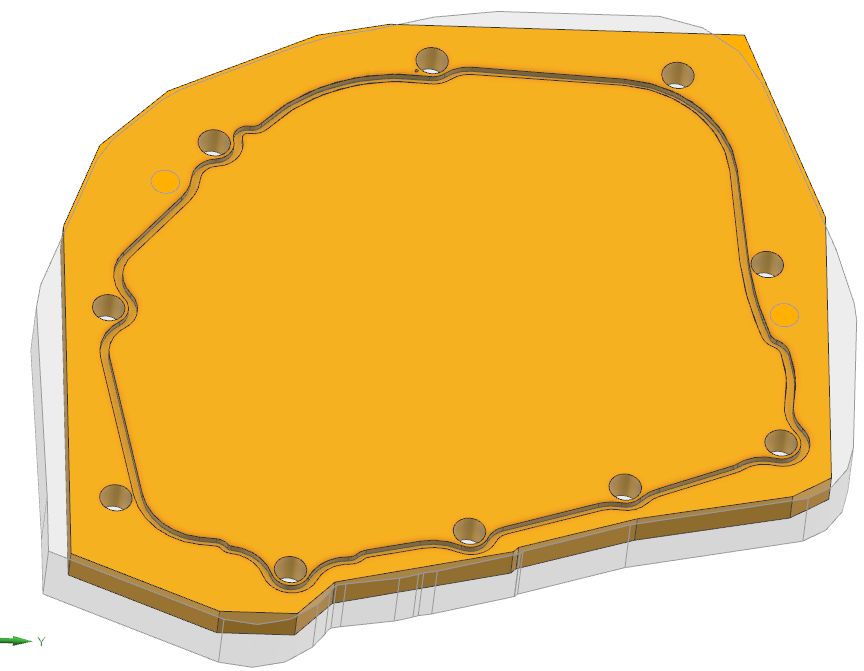

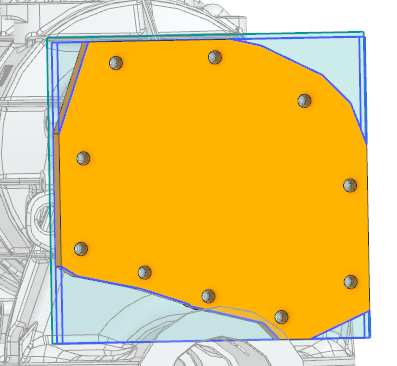

直到今天我要画一个气密用的密封板，需要根据产品箱体的合箱面外形和孔走密封槽，用于放O形圈。开始我尝试用投影轮廓+偏置来得到槽，但是投影和偏置稍微多一点，后面就非常卡，即使新画一个圆、一条线都会卡几十秒（每次有更改都会全草图重新计算，偏置存在依赖关系，计算非常慢）。

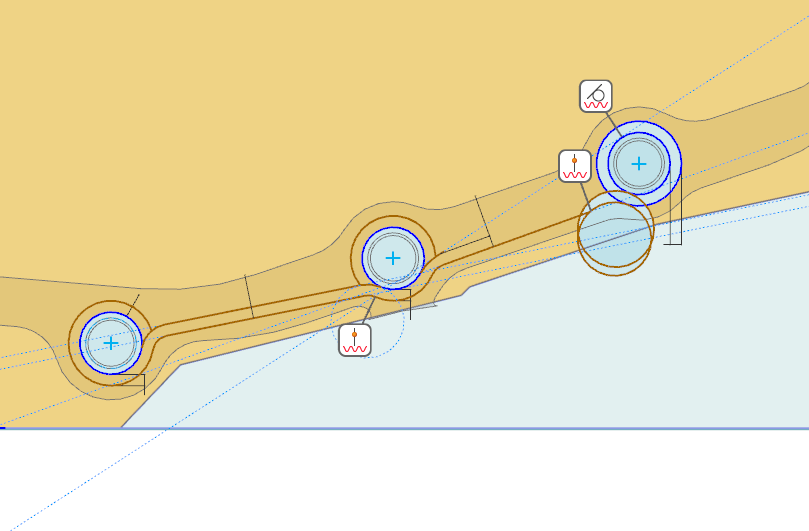

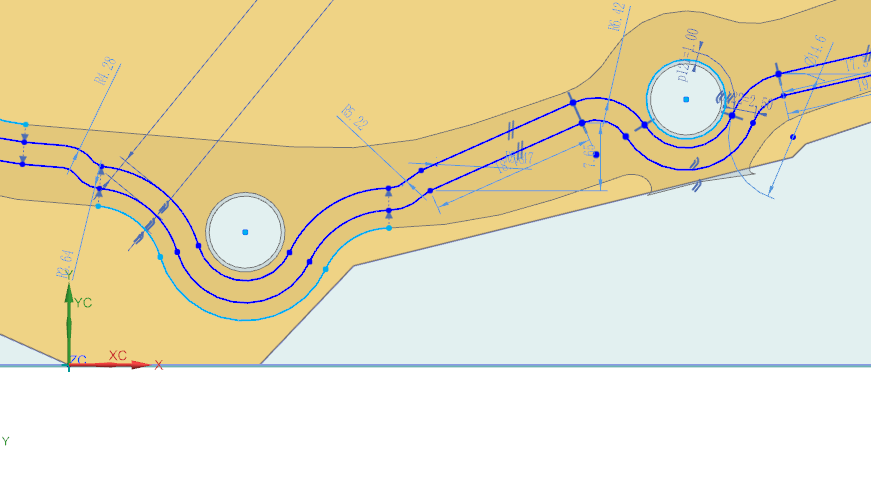

我又尝试手动画草图（下图从左往右），比如中间孔位置旁边的两个圆弧我都添加了相切和重合的，我画右边添加其它约束的时候居然把我前面的约束模破坏了，就显示了图中的符号，即草图求解器估测两条线段几乎接近。
这尼玛有病吧？我都约束好了是接触的，现在给我断开了，但是因为还是靠近，所以提示接近，如果我双击符号确认连起来，又会动到其它草图线条位置。
这草图功能有毛病啊。我都添加好的约束，后面新加的约束也不是和前面的约束冲突（过约束），你干嘛自以为是的给我把约束破坏了，像个傻逼一样。
刚切换到 NX 2506 的时候我就发现了约束的问题（这个约束相当于是提供给草图求解器的参考，实际用不用是草图求解器自己决定的），只是有别的方法可以绕过，就没管，现在是真的没别的方法画了。我在网上搜了也没找到可行的设置持久约束的方法，外语的社区找了也没有可行的，约束勾选“创建持久关系”也无用。那就只能恢复旧版草图了。

设置方法

展开
文件 – 实用工具 – 抢先体验功能

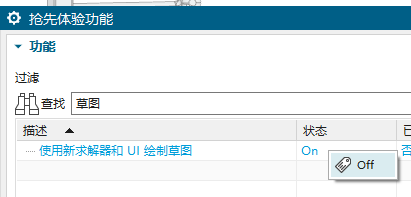

查找里直接输入“草图”筛选出“使用新求解器和 UI 绘制草图”
状态那里右键点击 Off，点确定完成设置。

最后把 NX 软件关掉，重新打开就是旧版草图，可以创建固定的约束。

还是旧版草图更好用，定义的约束就是固定的，不会再再去动
