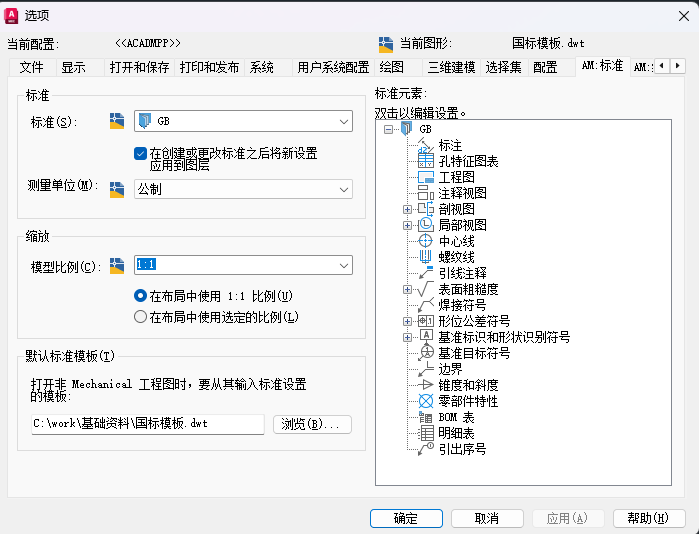

在新版 AutoCAD Mechanical 中选择了 GB 标准（OP 命令打开选项）

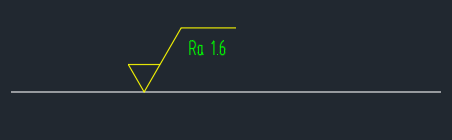

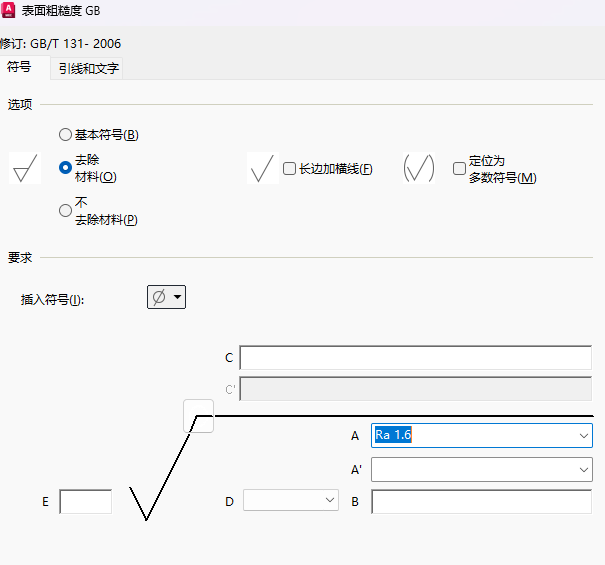

粗糙度标注就会使用下图的格式，粗糙度值会显示在尾巴下面，整体粗糙度符号就比较大，在复杂图纸中会显得特别拥挤混乱

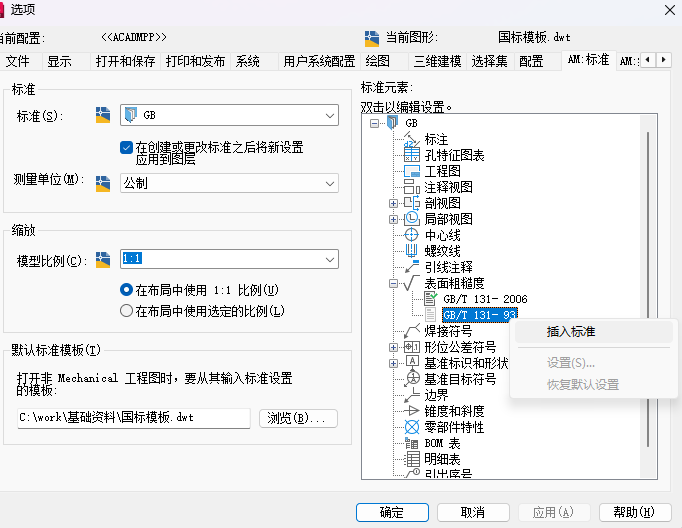

可以在标准选项中展开表面粗糙度，可以看到当前默认使用的 2006 版，在 93 版上右键插入标准
这样同时会把 93 版置为当前

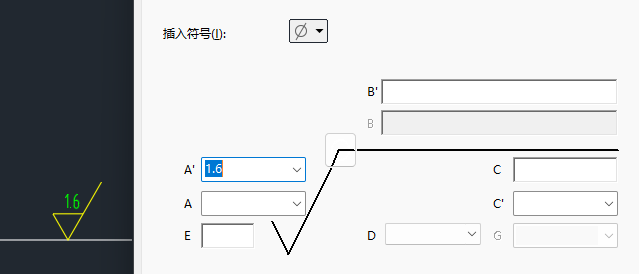

93 版标准标注出来整体就比较小
AutoCAD Mechanical 2026 在 GB 标准下使用 93 版粗糙度标准标注
