最近更新于 2025-12-11 08:06
基于 Siemens NX 2506 测试

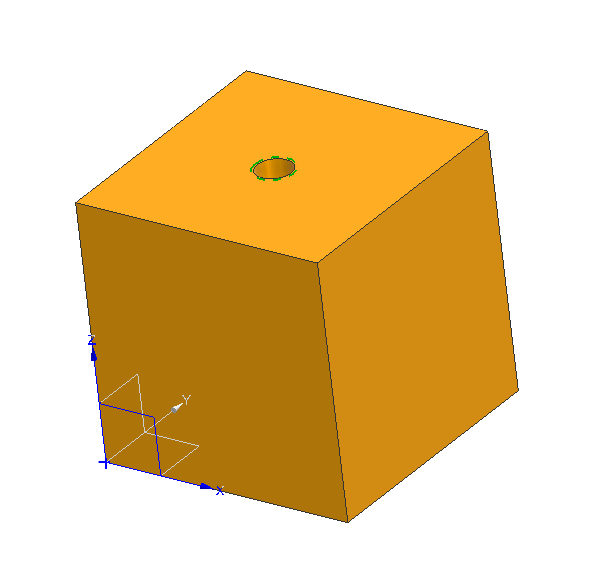

三维图

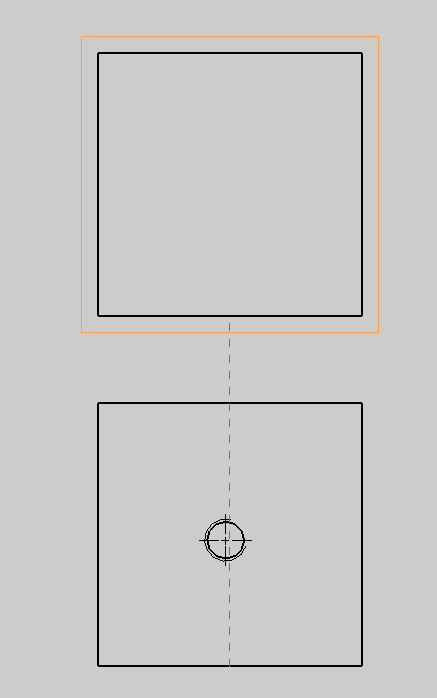

前视图和俯视图，准备在前视图上把孔局部剖出来

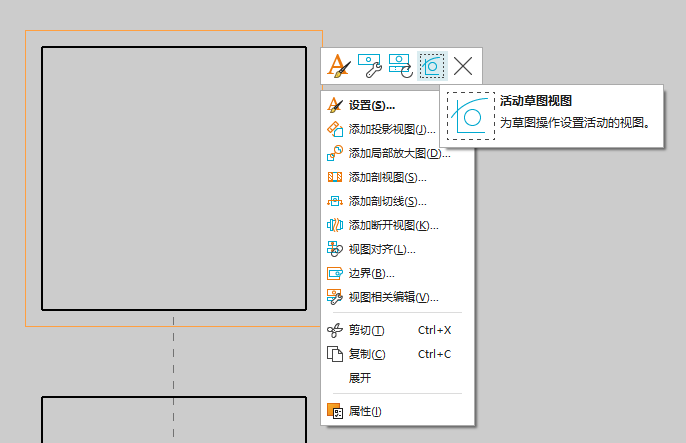

先选中前视图，右键设为“活动草图视图”
这一步很重要，不然剖视无法选择范围曲线

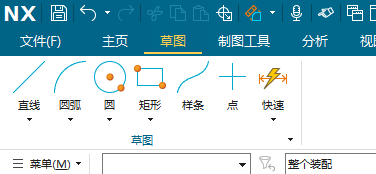

使用草图中的样条

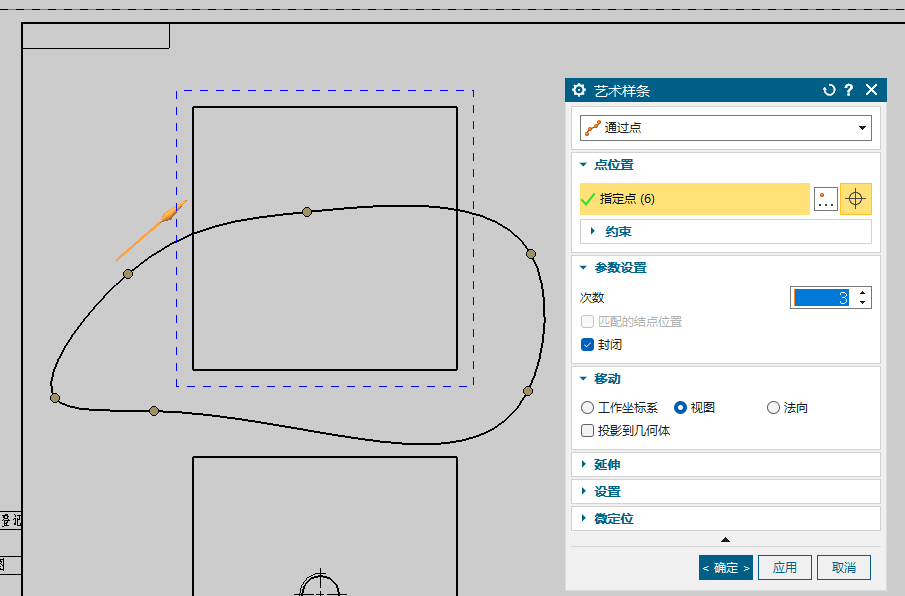

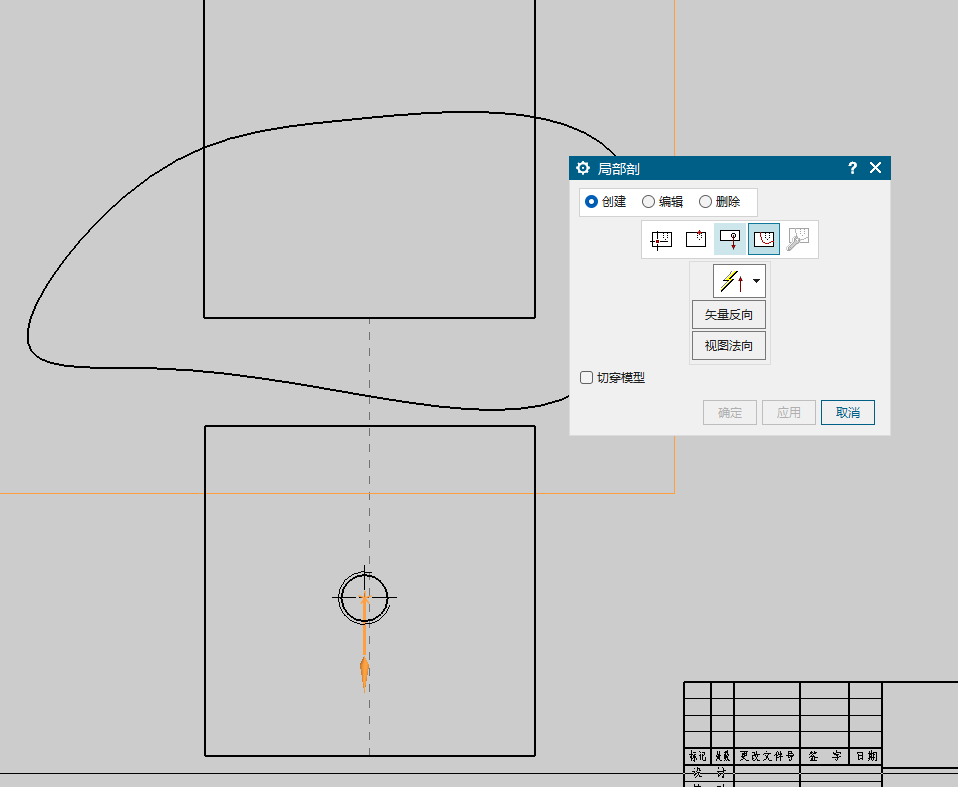

绘制出要局部剖的范围

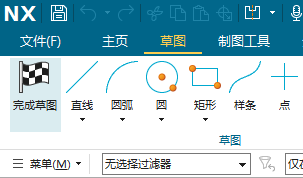

点“完成草图”

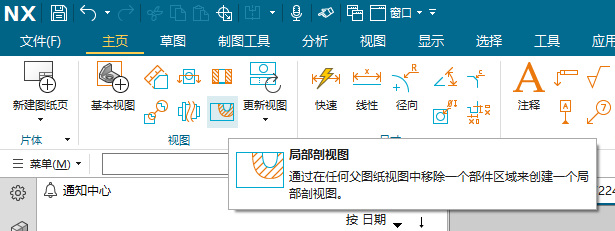

点击“局部剖视”图标

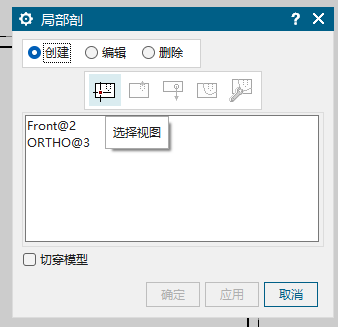

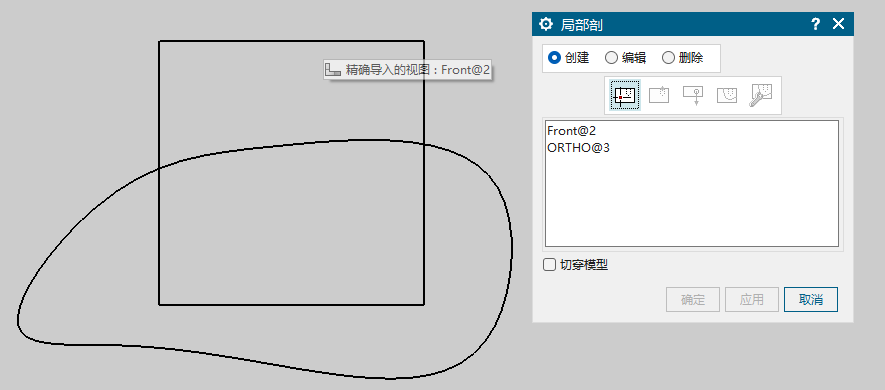

选择视图：点击要局部剖的前视图
指出基点：基点可以选择俯视图的孔心

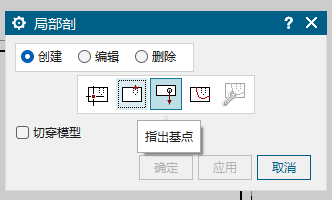

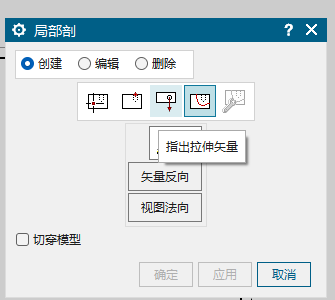

指出矢量方向：默认图中显示的拉伸矢量方向就是需要的剖切方向

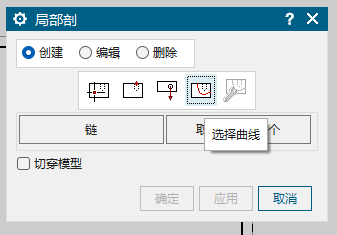

可以直接点击第 4 个图标，切换到选择曲线

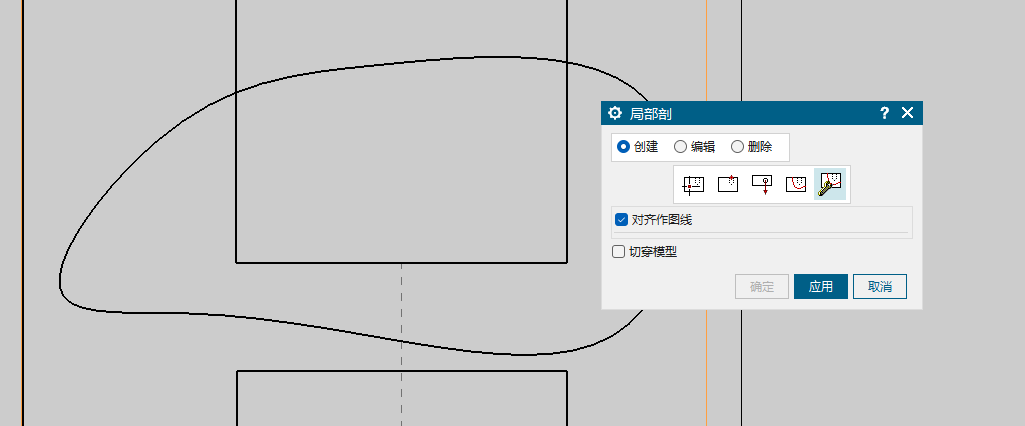

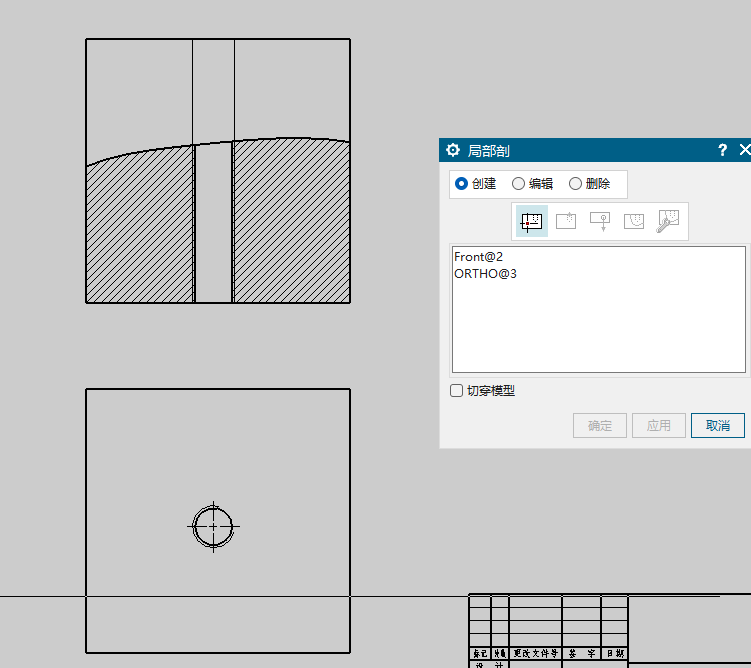

点击选择绘制的样条曲线，点击应用生效
Siemens NX 图纸局部剖视图
