AutoCAD Mechanical 中“模型比例（注释比例）”对“局部视图”产生影响，是 bug 吗

最近更新于 2025-10-17 14:37

基于 AutoCAD Mechanical 2026 测试

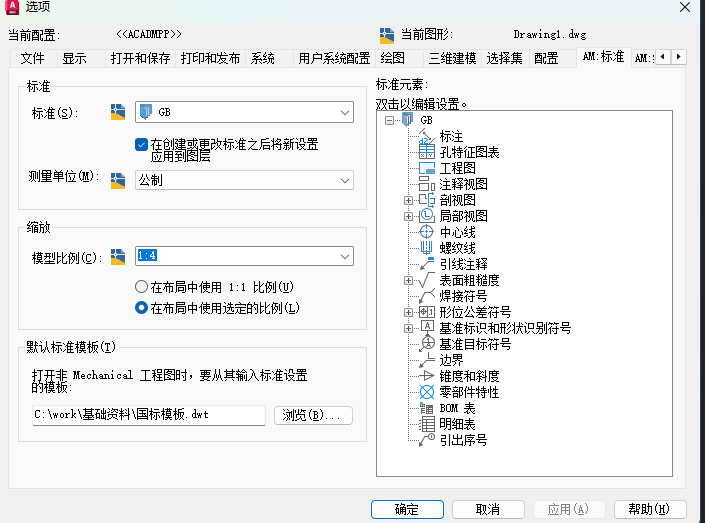

我绘制一段 10 的直线，选项里模型比例设置 1:4

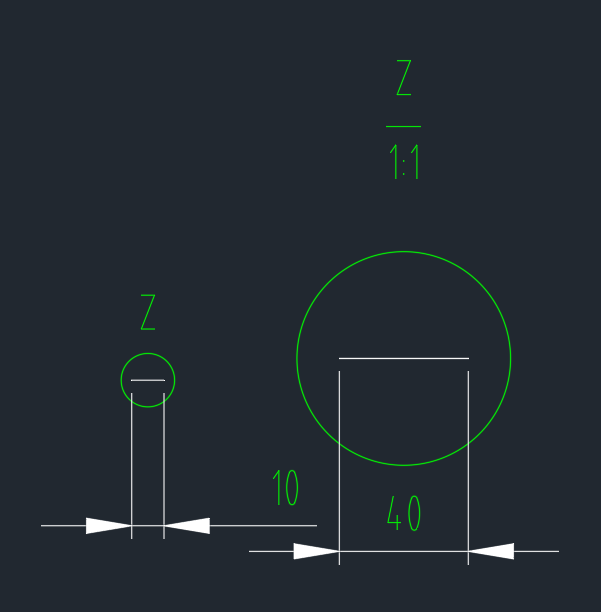

再对这条直线使用局部视图，比例 1:1，结果得到的局部视图实际也是按 1:4 显示，但是标注又是 1:1，即局部视图缩放的时候把模型比例考虑进去了，而不是仅按局部视图设置的比例对模型进行缩放。
