前言

这个示例是演示 AutoCAD 的文件导航对话框使用，参考了 ObjectARX samples 中 FielNav。

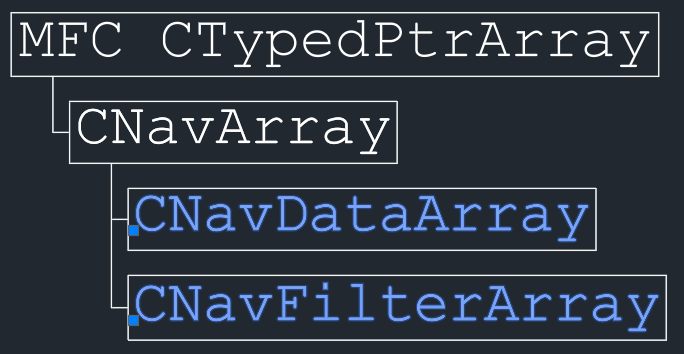

下面是用到的对象：

• CNavDataArray：保存文件导航对话框中选中的文件项

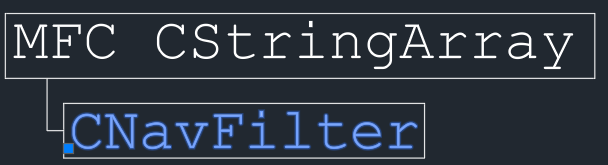

• CNavFilterArray：保存文件导航对话框可用的过滤器列表

• CNavFilter：表示一个文件过滤器

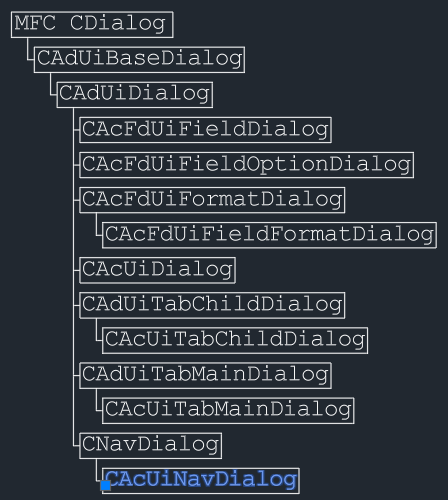

• CAcUiNavDialog：AutoCAD 风格的“文件导航对话框”类

测试环境

• Windows 11 24H2
• Visual Studio 2022（ISO C++14）
• AutoCAD Mechanical 2025
• 环境配置：https://blog.iyatt.com/?p=21187

基本示例

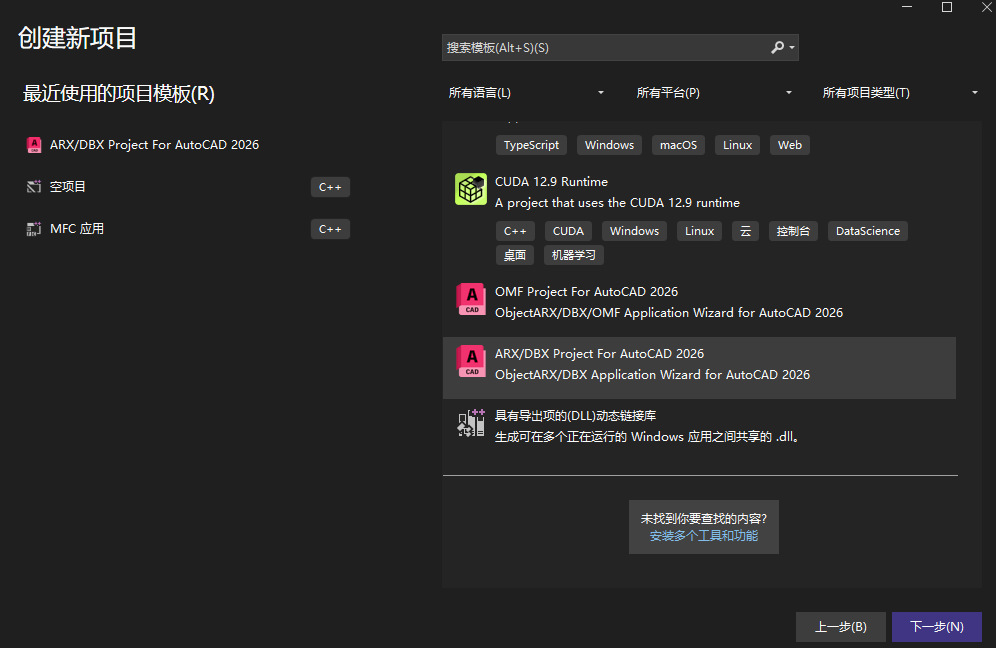

新建 ARX 项目

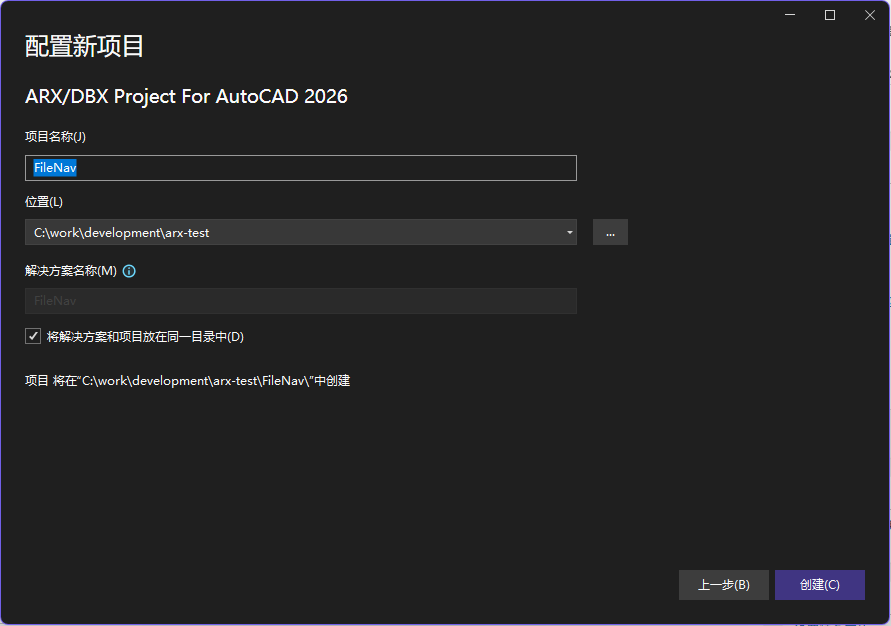

项目名 FileNav

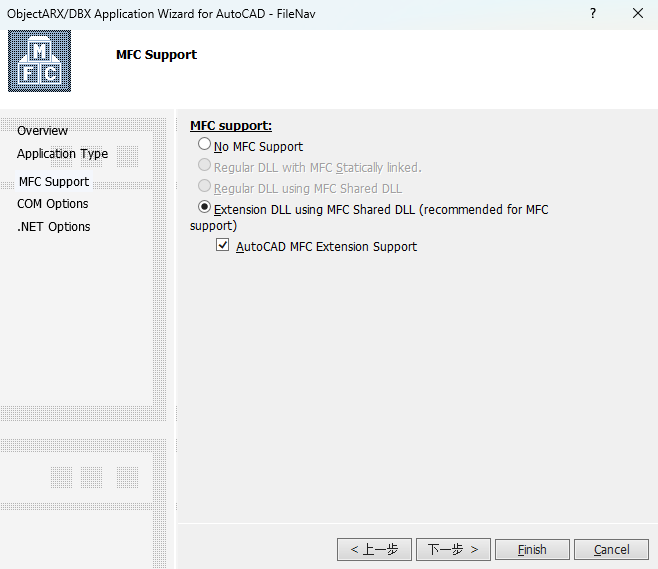

勾选 MFC

创建 CAcUiNavDialog 的子类

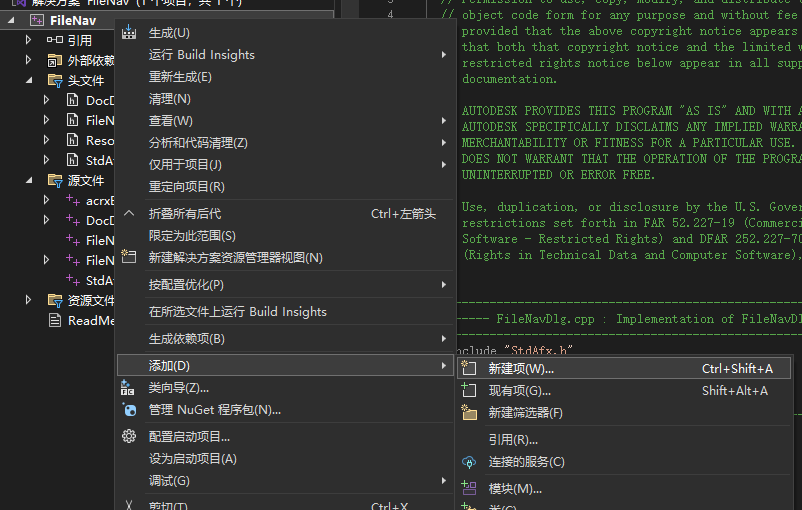

在项目名称上右键添加新建项

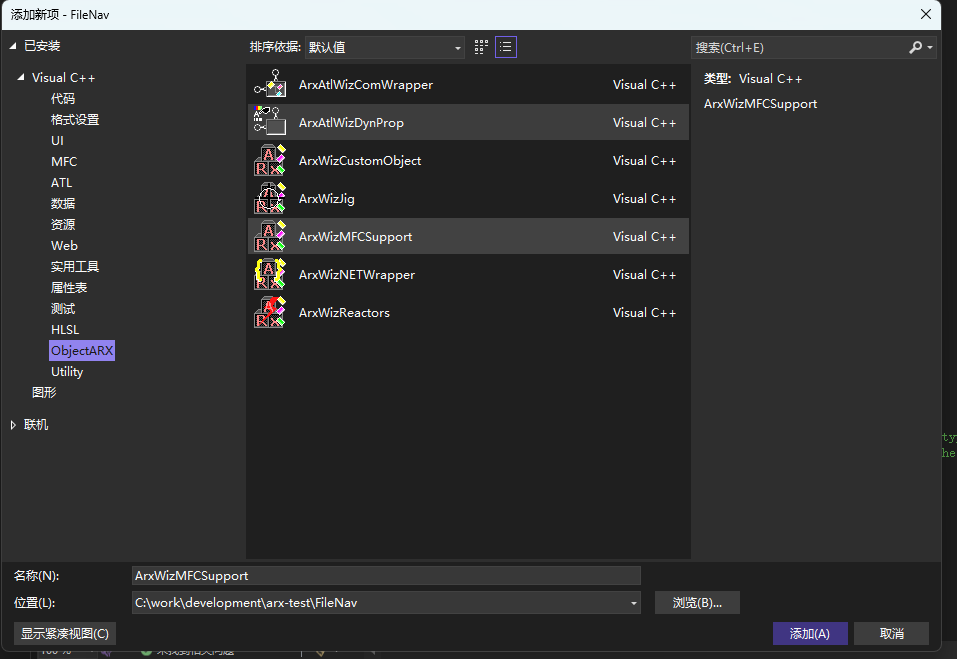

左边选 ObjectARX，再选里面的 ArxWizMFCSupport，点击添加

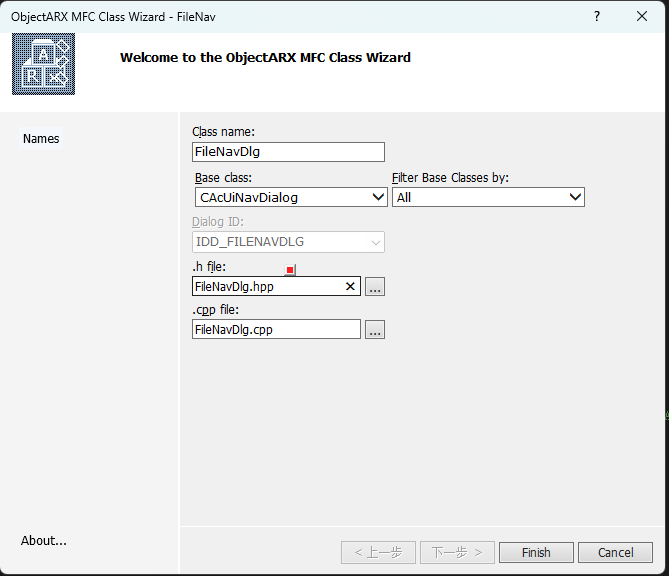

子类命名为 FileNavDlg，基类选 CAcUiNavDialog

实现通过命令打开文件导航对话框

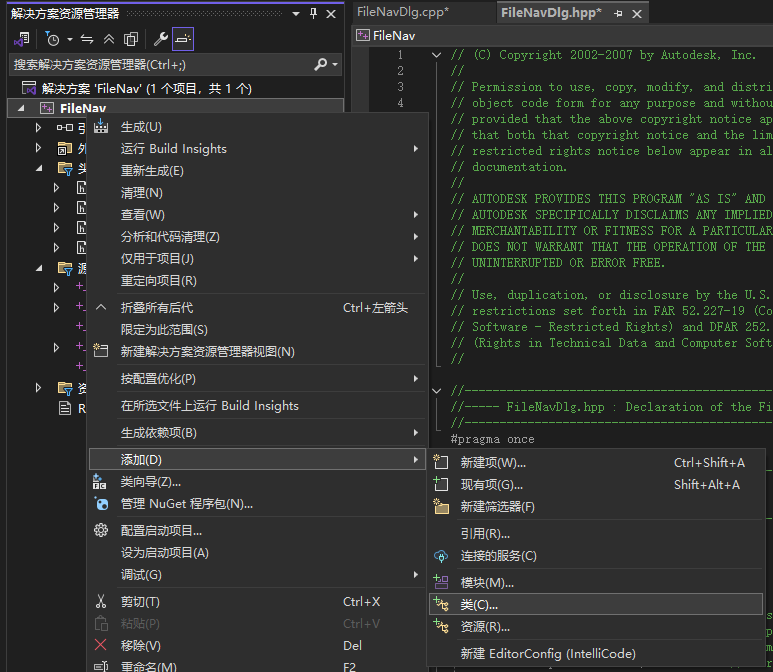

在项目名称上右键添加类

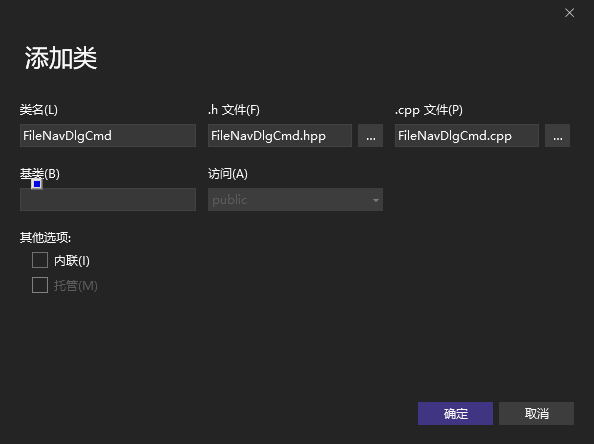

类名：FileNavDlgCmd

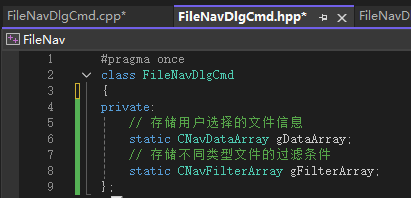

在 FileNavDlgCmd 头文件下添加两个全局变量

private:
    // 存储用户选择的文件信息
    static CNavDataArray gDataArray;
    // 存储不同类型文件的过滤条件
    static CNavFilterArray gFilterArray;

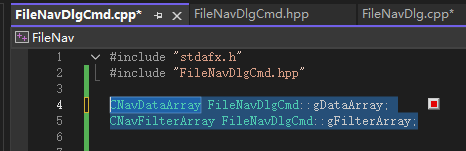

在 FileNavDlgCmd 源文件下添加它们的定义

CNavDataArray FileNavDlgCmd::gDataArray;
CNavFilterArray FileNavDlgCmd::gFilterArray;

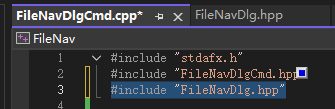

在 FileNavDlgCmd 源文件下引用自定义的文件导航对话框

#include "FileNavDlg.hpp"

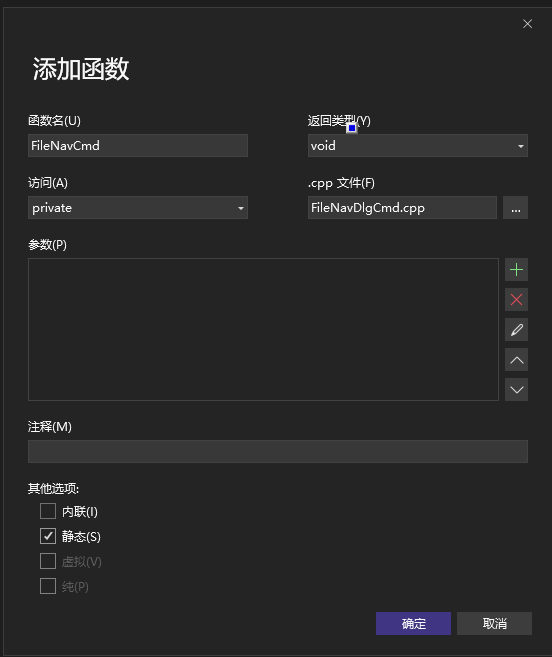

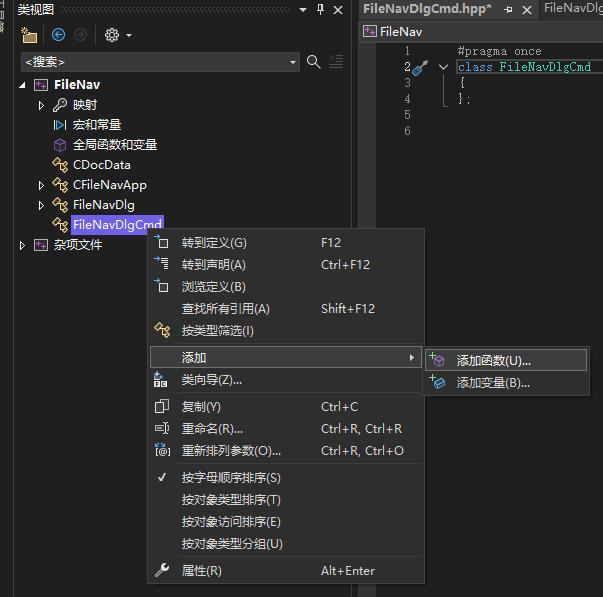

在类视图下，FileNavDlgCmd 类上右键添加函数

添加代码

    // 定义文件类型过滤规则
    const ACHAR* filterAll[] = { L"*.*", nullptr };
    const ACHAR* filterCpp[] = { L"*.cpp", L"*.hpp", nullptr };
    const ACHAR* filterDo[] = { L"*.docx", L"*.txt", nullptr };
    const ACHAR* filterDwg[] = { L"*.dwg", L"*.dxf", nullptr };
    const ACHAR* filterImg[] = { L"*.jpg", L"*.png", L"*.bmp", nullptr };

    // 将过滤规则组合成数组
    const ACHAR** filterSpec[] = { filterAll, filterCpp, filterDo, filterDwg, filterImg, nullptr };

    // 对应过滤器的描述
    const ACHAR* filterDescription[] = {
        L"所有文件",
        L"C++ 文件",
        L"文档文件",
        L"AutoCAD 文件",
        L"图像文件",
    };

    // 初始化
    gFilterArray.RemoveAllData();

    // 创建文件过滤器
    for (int i = 0; filterSpec[i] != nullptr; ++i)
    {
        // 添加一个新的过滤器对象，并得到它的指针
        CNavFilter* filter = gFilterArray.AddData();

        if (filter != nullptr)
        {
            // 设置过滤器的描述文字
            filter->SetDescription(filterDescription[i]);

            // 添加对应的文件扩展名规则
            for (int j = 0; filterSpec[i][j] != nullptr; ++j)
            {
                filter->Add(filterSpec[i][j]);
            }
        }
    }

    // 显示文件导航对话框
    {
        // 获取 AutoCAD 主窗口句柄
        HWND acadHandle = adsw_acadDocWnd();

        // 确保 AutoCAD 主窗口已启用且获得焦点
        ::EnableWindow(acadHandle, true);
        ::SetFocus(acadHandle);

        // 将 Windows API 窗口对象转为 MFC 窗口对象
        CWnd* pWnd = CWnd::FromHandle(acadHandle);

        // 创建自定义文件导航对话框对象
        FileNavDlg dlg(gDataArray, gFilterArray, 0U, pWnd);
        // 允许多选文件
        dlg.SetMultiSelectAllowed(true);
        // 设置对话框标题
        dlg.SetDialogCaption(L"自定义文件导航对话框");
        // 显示模态对话框
        if (dlg.DoModal() == IDOK)
        {
            // 用户点击确定后的处理
            for (int i = 0; i < gDataArray.GetCount(); ++i)
            {
                // 获取文件的 shell ID
                LPITEMIDLIST id = gDataArray[i]->GetID();

                // 获取用户在文件名输入框选中的文本
                CString text = gDataArray[i]->GetText();

                // 输出到 AutoCAD 命令行
                if (text.GetLength() != 0)
                {
                    acutPrintf(L"\n文件名：%s", text.GetString());
                }
            }
        }
    }

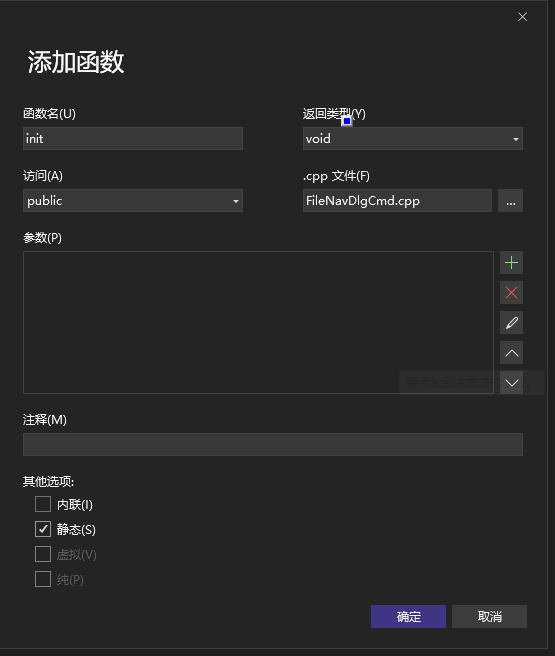

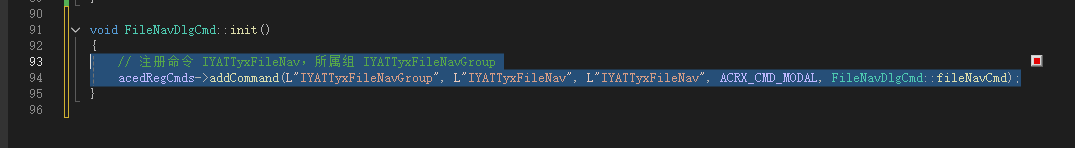

为 FileNavDlgCmd 添加 init 初始化函数

添加代码

    // 注册命令 IYATTyxFileNav，所属组 IYATTyxFileNavGroup
    acedRegCmds->addCommand(L"IYATTyxFileNavGroup", L"IYATTyxFileNav", L"IYATTyxFileNav", ACRX_CMD_MODAL, FileNavDlgCmd::fileNavCmd);

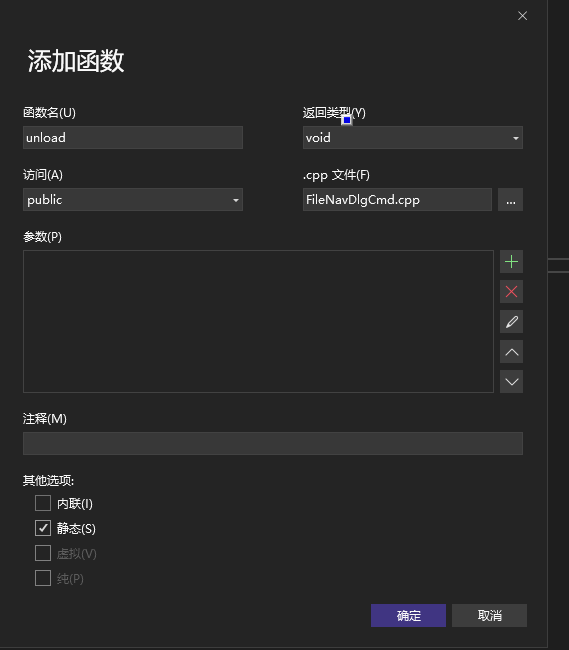

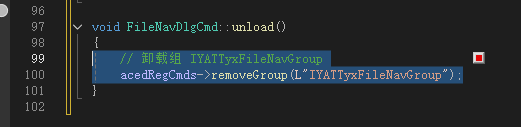

为 FileNavDlgCmd 添加 unload 卸载函数

添加代码

    // 卸载组 IYATTyxFileNavGroup
    acedRegCmds->removeGroup(L"IYATTyxFileNavGroup");

添加调用

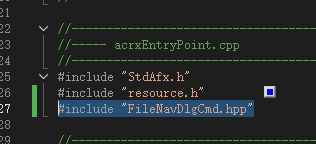

类视图下，双击 CFileNavApp 类，在源文件引用 FileNavDlgCmd.hpp

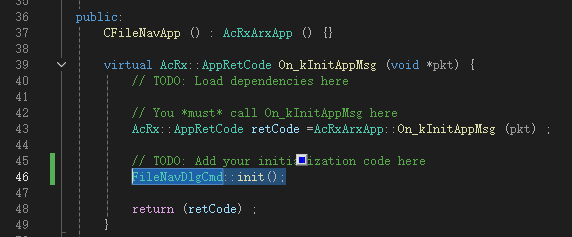

在 On_kInitAppMsg 方法中调用初始化

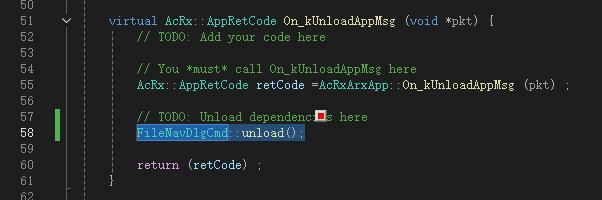

在 On_kUnloadAppMsg 中调用卸载

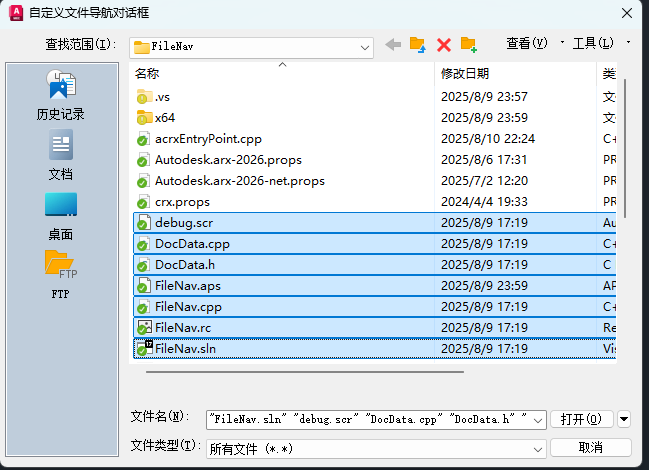

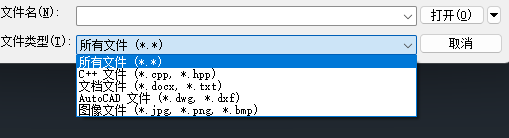

运行测试，使用 IYATTyxFileNav 命令可以打开自定义的文件导航对话框

支持文件多选

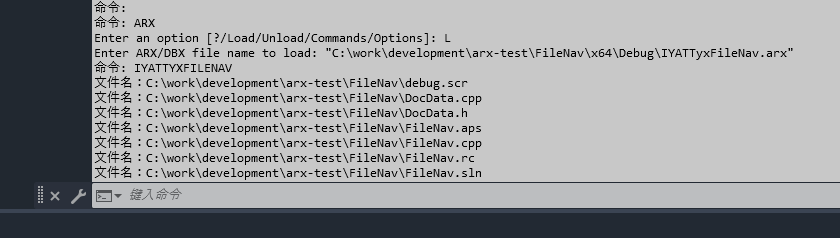

点打开后，在命令行显示选中的文件
