Siemens NX 使用内空间分析器计算内腔容积

最近更新于 2025-08-23 12:16

2025/7/17 基于 Siemens NX 2506 测试

我才发现用 NX 计算容积比 SolidWorks 简单多了，NX 自带分析工具，不需要手动抠内腔实体。

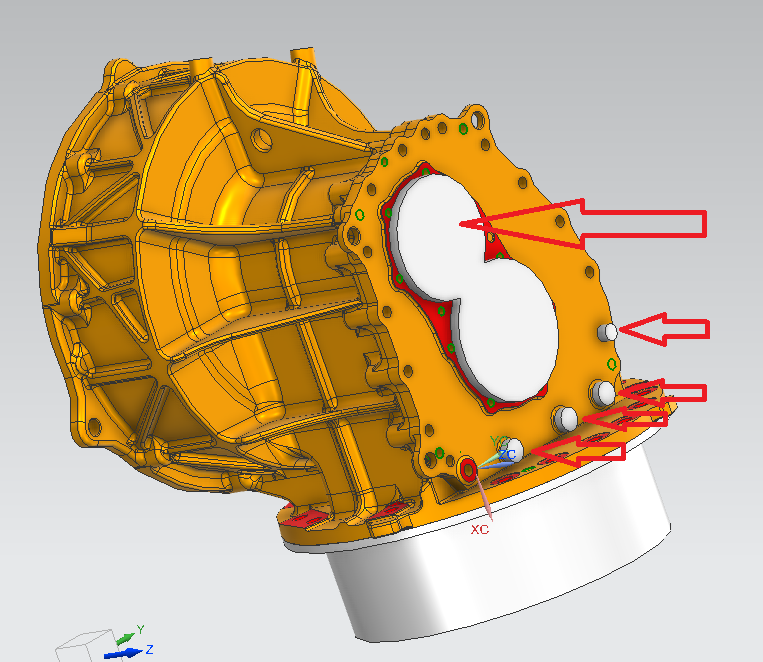

确保需要计算容积的内腔是完全封闭的，下图的一个产品要检测气密，需要计算内腔体积，将结果设置到检测设备里，我用 SolidWorks 抠实体始终报错失败，箭头指向的地方有和内部连通的孔，这里全部用拉伸封住（检测的时候也有辅助工装堵上）。

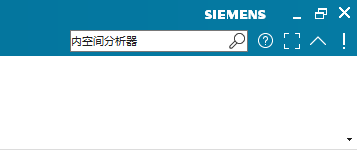

直接搜内空间分析器

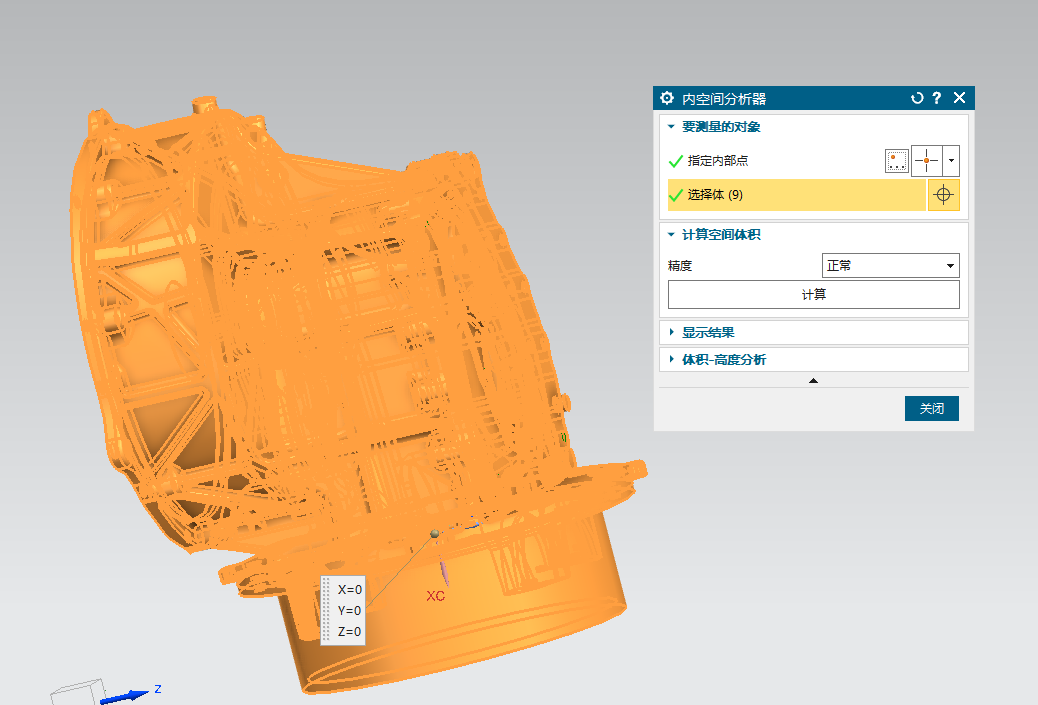

指定一个在内腔里的点，注意不要选到面上，但可以先选内腔面上一点，得到坐标，再修改坐标偏移到非面上，选择体框选整个实体，点计算就行。精度选正常、中、高，精度依次提高，但内存使用增加，也可以选用户定义，自定义立方体尺寸。估计是类似积分的思想，将内腔空间近似成立方体，立方体越小，拟合出来的外形越圆滑，近似结果越接近真实值。

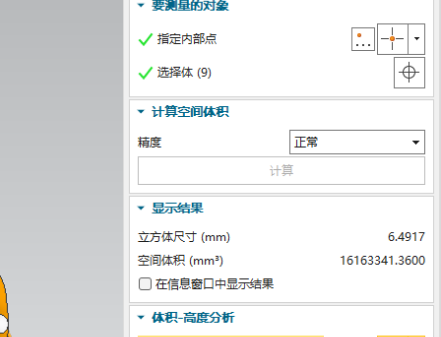

计算结果：16163341mm^3，即16.163341L
