前言

在编辑工艺文件的时候，每序工艺上都有一个版本栏，在更新图纸版本后，要同步更新工艺中的每序版本号，每序都手动修改就有些麻烦了，我研究了下可以实现同步更新。

测试软件版本

AutoCAD Mechanical 2025

实现

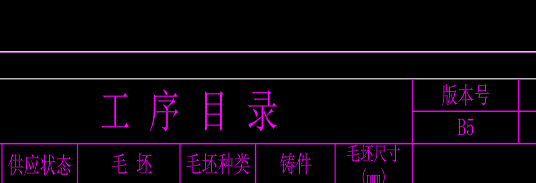

目录的版本

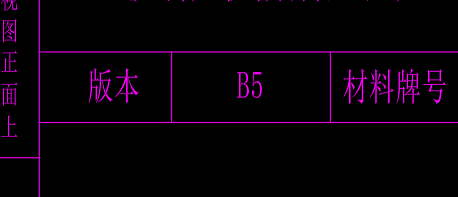

工序工艺中的版本

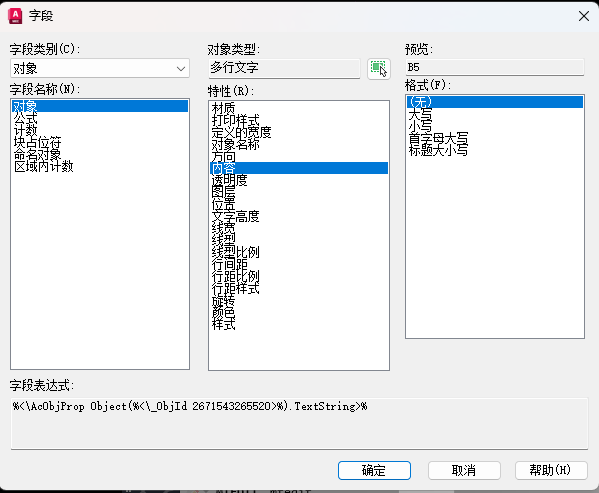

版本文字都是使用的 MTEXT 多行文本，双击工序工艺的版本文字进入编辑状态，按Ctrl+F插入字段。

• 字段类别：对象
• 字段名称：对象
• 对象类型：点右侧的鼠标光标图标，去选择目录里的版本号文本（就会同步它的内容）
• 特性：内容

设置好后点确定

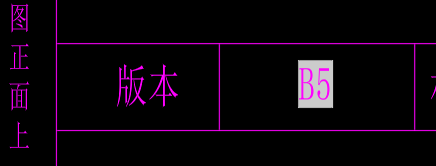

这里的版本号就会同步目录的版本号内容了

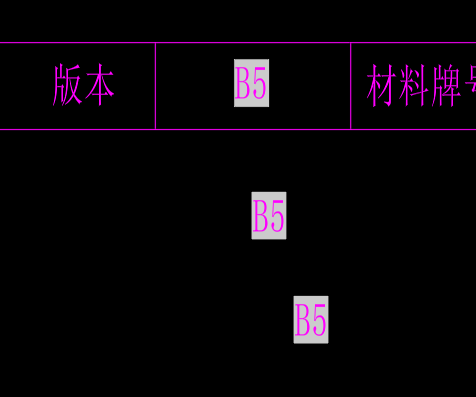

每道工序都用 CO 命令复制这个插入字段的多行文本（不要用Ctrl+C复制），比如我这里随便复制了几个。

然后我修改目录的版本号为 A0，再使用 RE 命令刷新

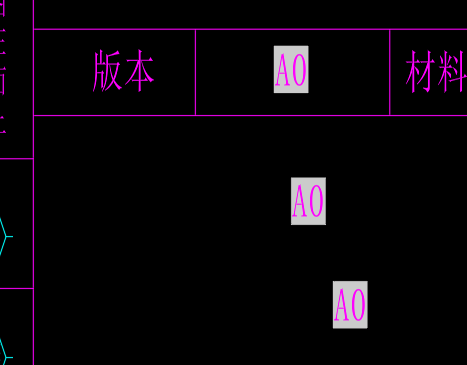

就同步更新了
