环境

AutoCAD Mechanical 2025

使用

示例 1 – 简易标题栏

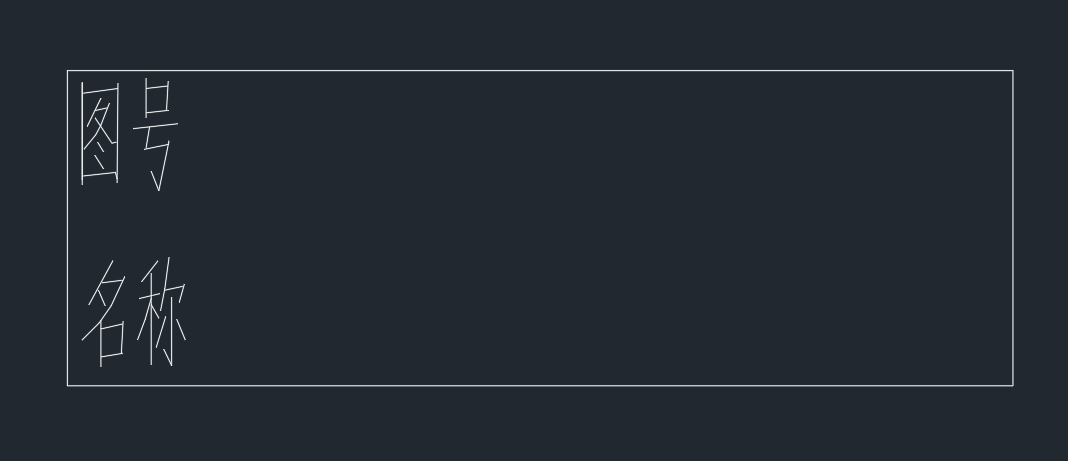

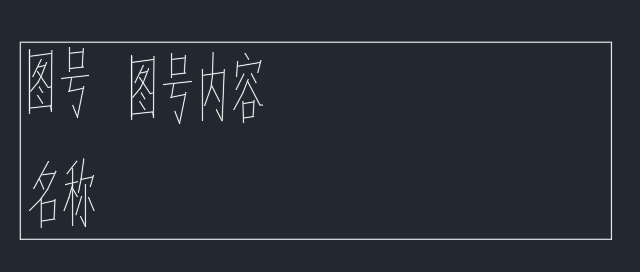

使用 REC 命令绘制一个矩形框，然后使用 T 命令添加两个多行文字

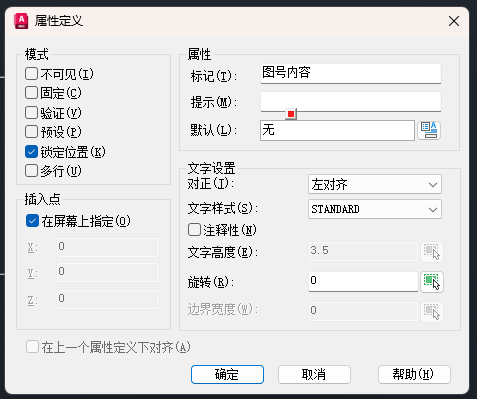

使用 ATT 命令打开属性定义对话框，标记：图号内容，默认：无，点确定添加到如图位置

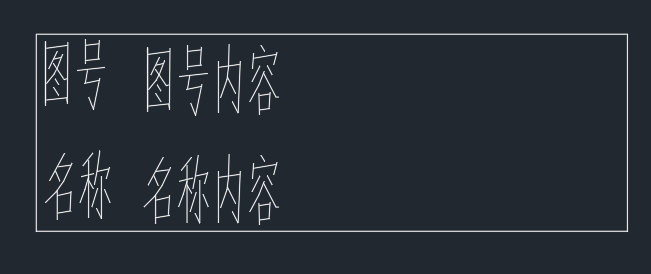

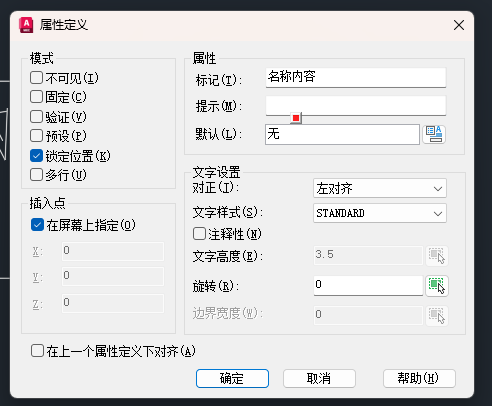

同样方式再次定义属性，标记：名称内容，默认：无

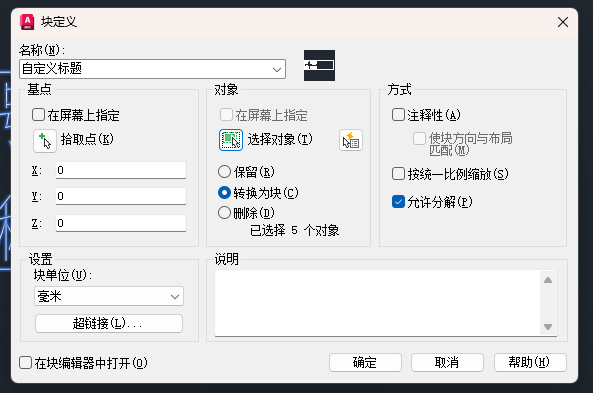

使用 B 命令定义块，名称取为：自定义标题，然后拾取基点，对象选择前面创建的整个实体

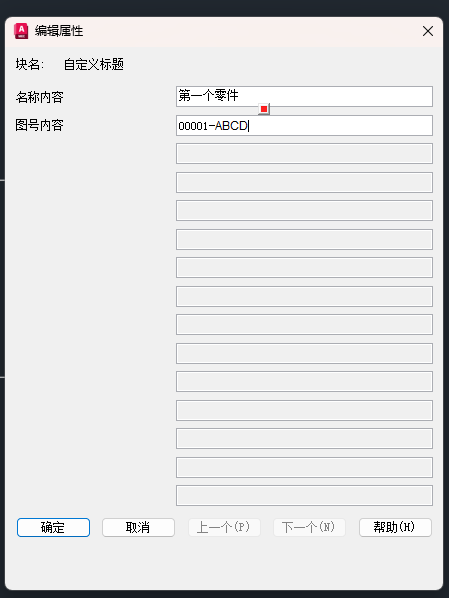

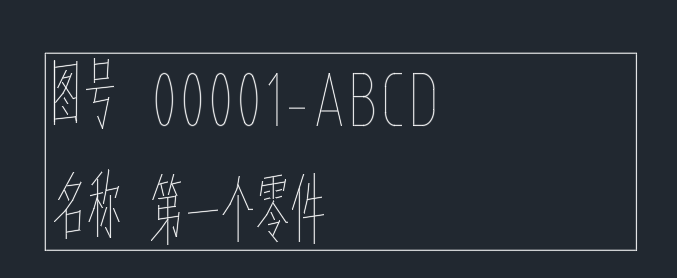

填入内容

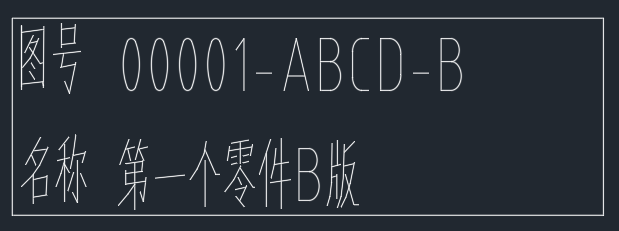

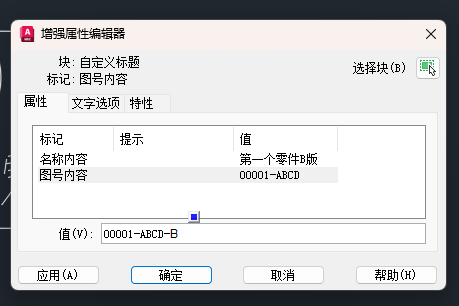

后期可以双击直接修改属性内容

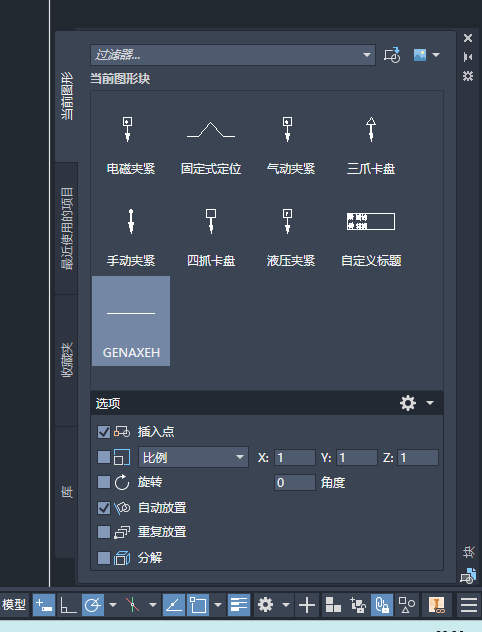

使用 I 命令可以打开插入，在里面可以看到创建的“自定义标题”块，可以通过这里插入新的块引用

示例2 – 可变序号

使用 C 命令绘制一个圆

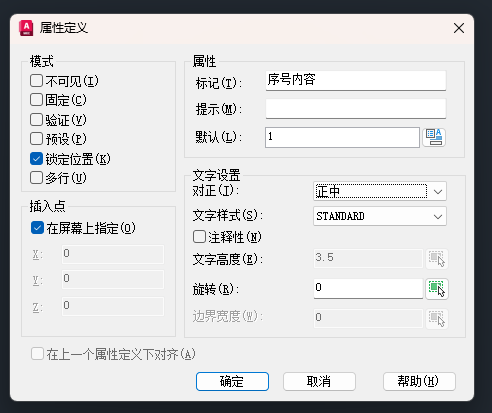

使用 ATT 命令打开属性定义对话框，标记：序号内容，默认：1，对正：正中，确定添加到圆心

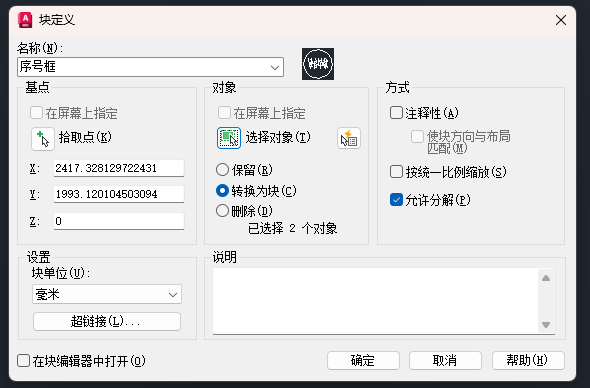

使用 B 命令打开块定义对话框

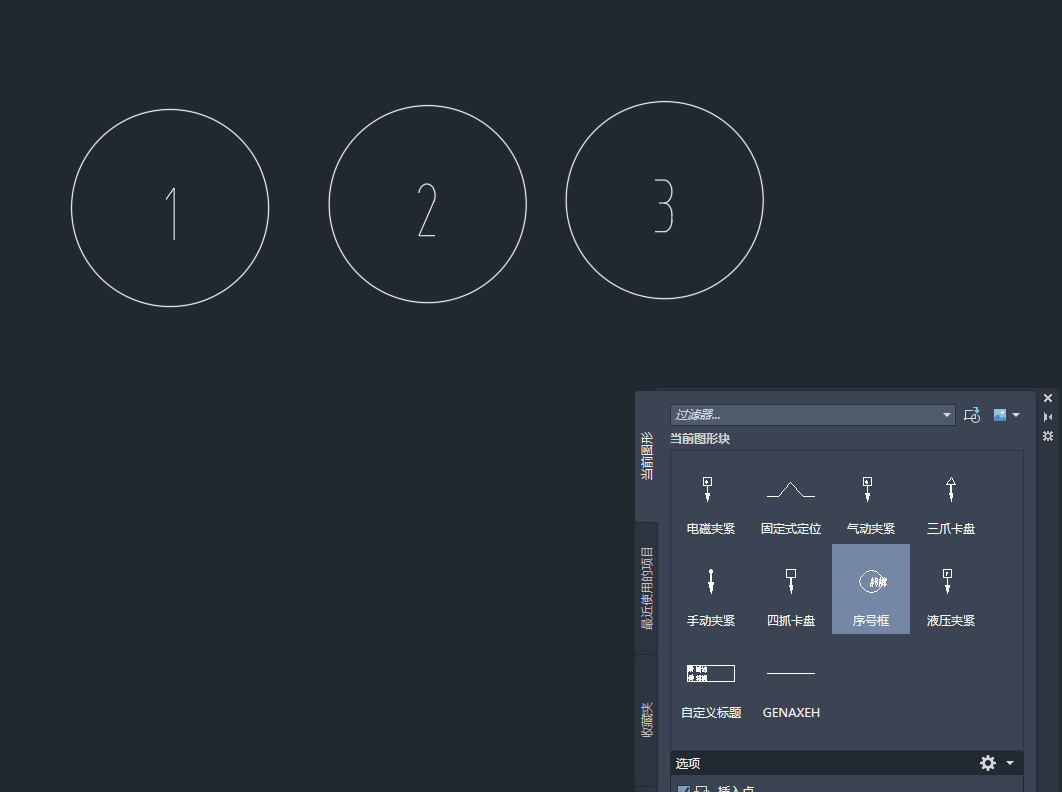

之后就可以直接插入了
