最近更新于 2025-03-01 13:56

环境

• SolidWorks 2024 SP5
• 材质库：https://blog.iyatt.com/?p=18448

演示

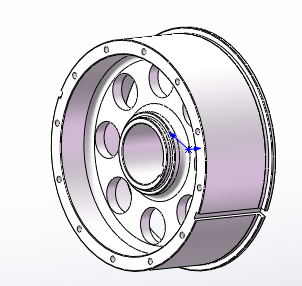

打开一个零件

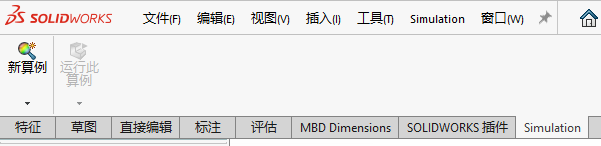

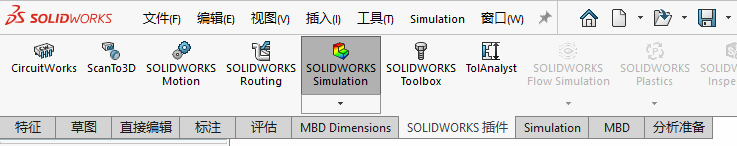

加载 Simulation

新算例

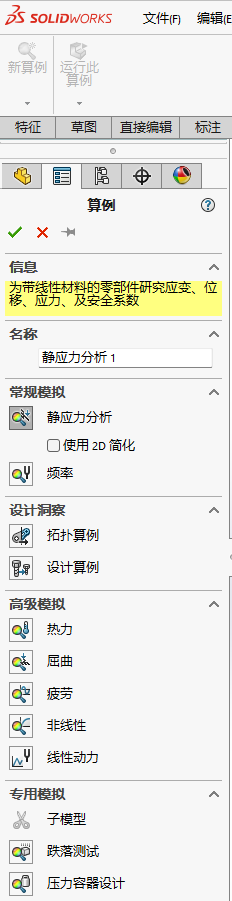

静应力分析

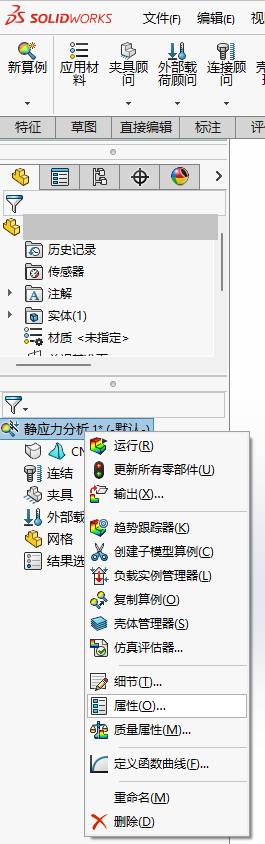

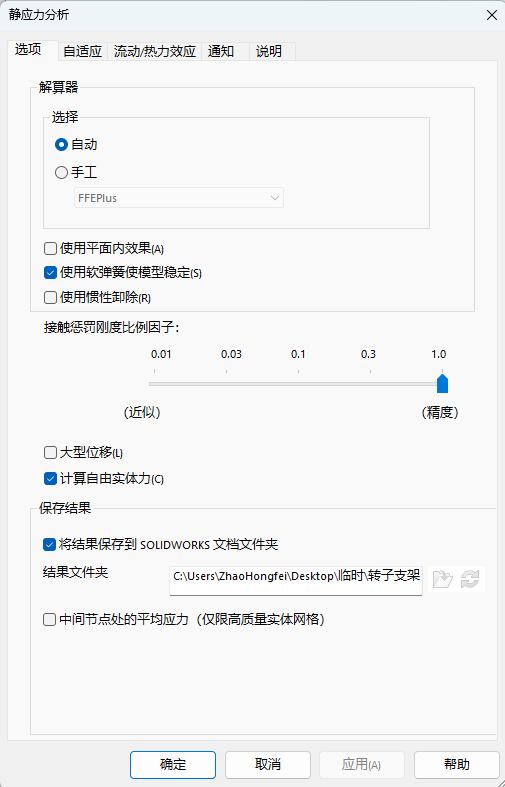

在静应力分析上右键属性

选项下勾选使用软弹簧使模型稳定（就不需要添加夹具）

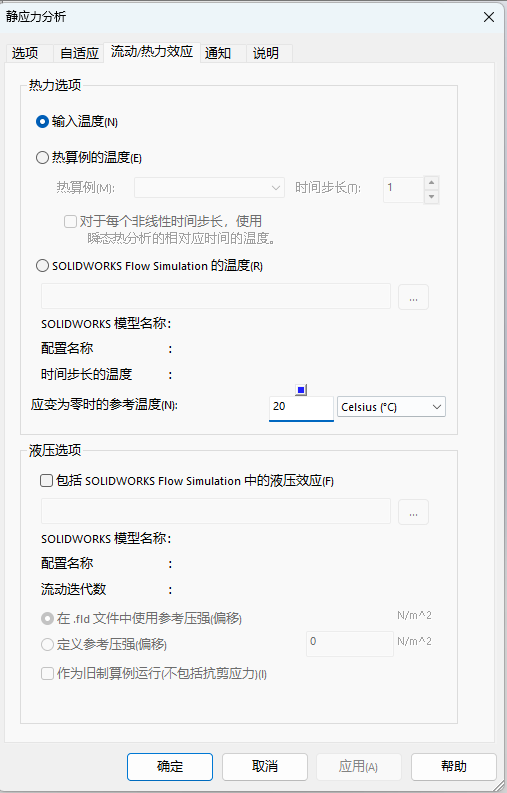

切换到流动/热力效应下，在应变为零时的参考温度设置，可以看作是初始温度，比如这里设置成 20℃

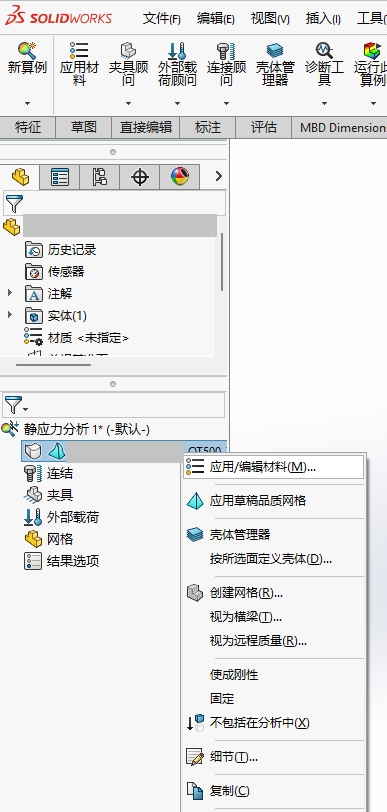

在零件上右键应用/编辑材料

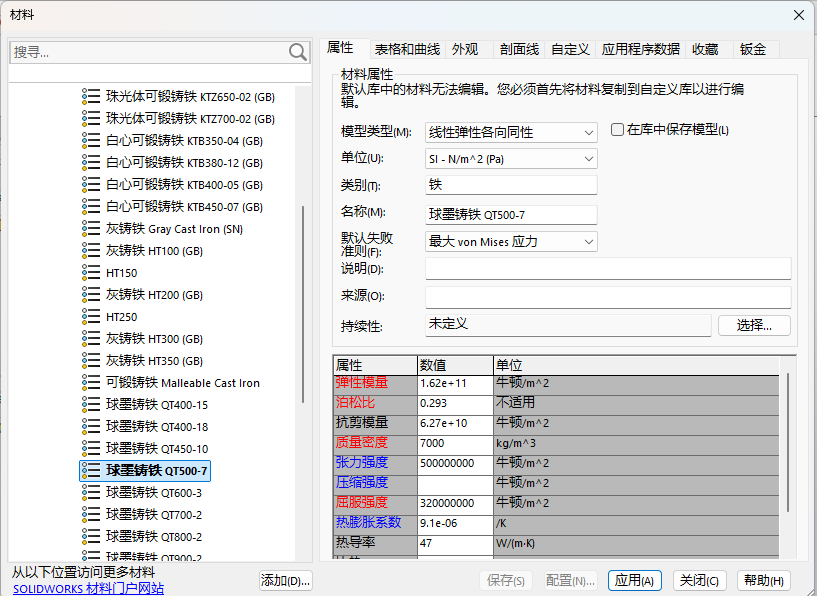

比如我这里材料为 QT500-7

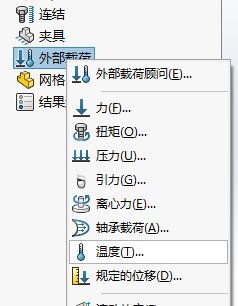

外部载荷右键选温度

选取面，并设置温度，这里我设置为 30℃

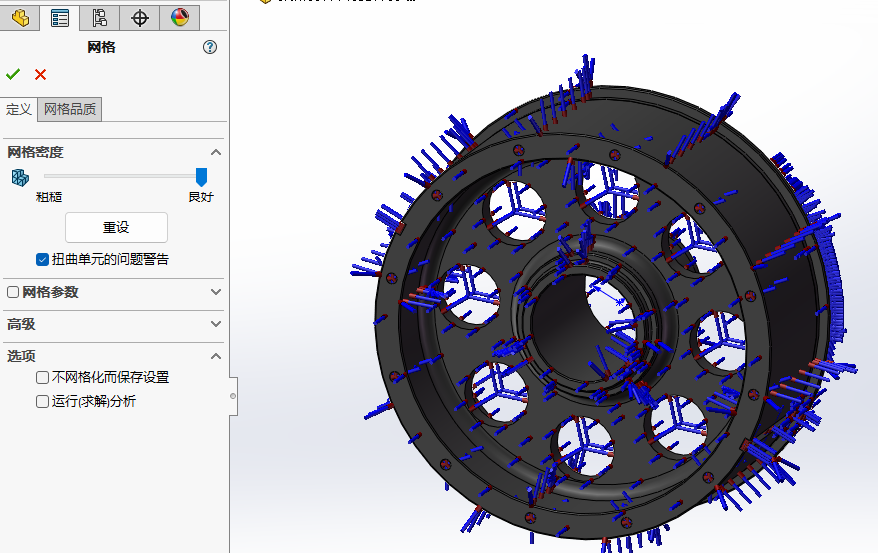

网格上右键生成网格，可以自动生成网格。或者选择应用网格控制针对特定区域设置网格

这里就自动生成

在静应力分析上右键运行

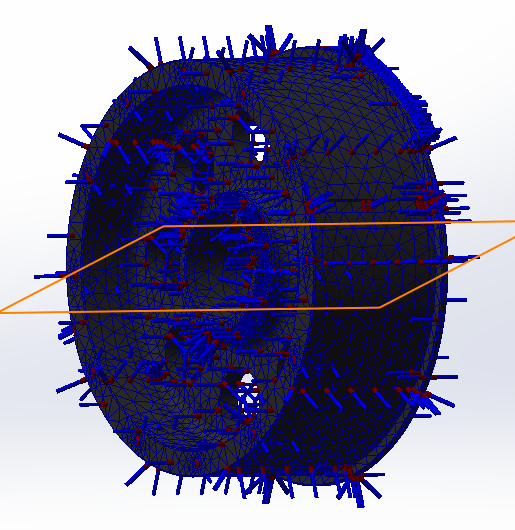

查看结果（可以自行设置图解显示格式）
