前言

PC-DMIS 中默认公差下限为负数会显示为正数，为正数显示为负数（可以理解为公差下限默认就会当作是负数，只是显示成正数）。比如5_{-0.02}^{+0.03}的公差下限会显示为 0.02，5_{+0.02}^{+0.03}的公差下限会显示为 -0.02。

验证环境

PC-DMIS 2019 R2

设置

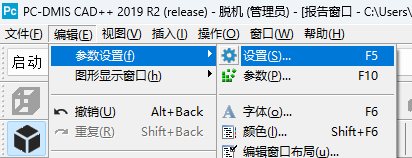

在打开测量程序的状态下，依次点开：编辑 – 参数设置 – 设置，或直接按 F5 打开设置

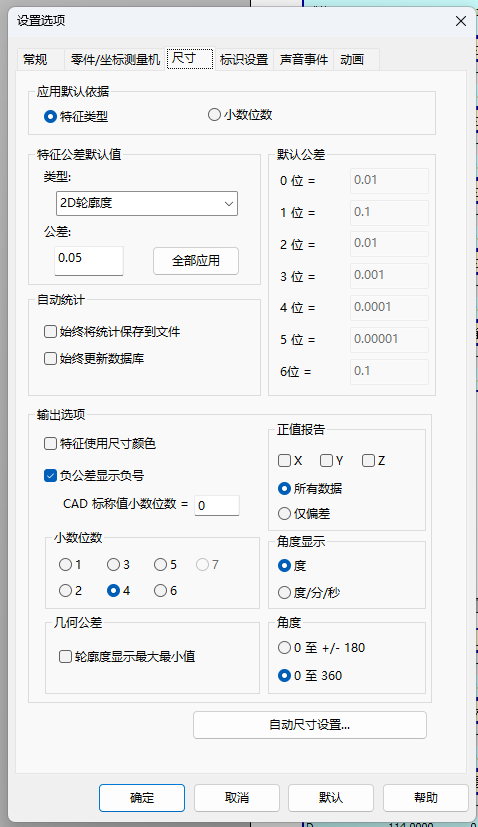

切换到尺寸选项，勾选负公差显示负号，再点默认将其设置为默认状态，再点确认对本次生效
